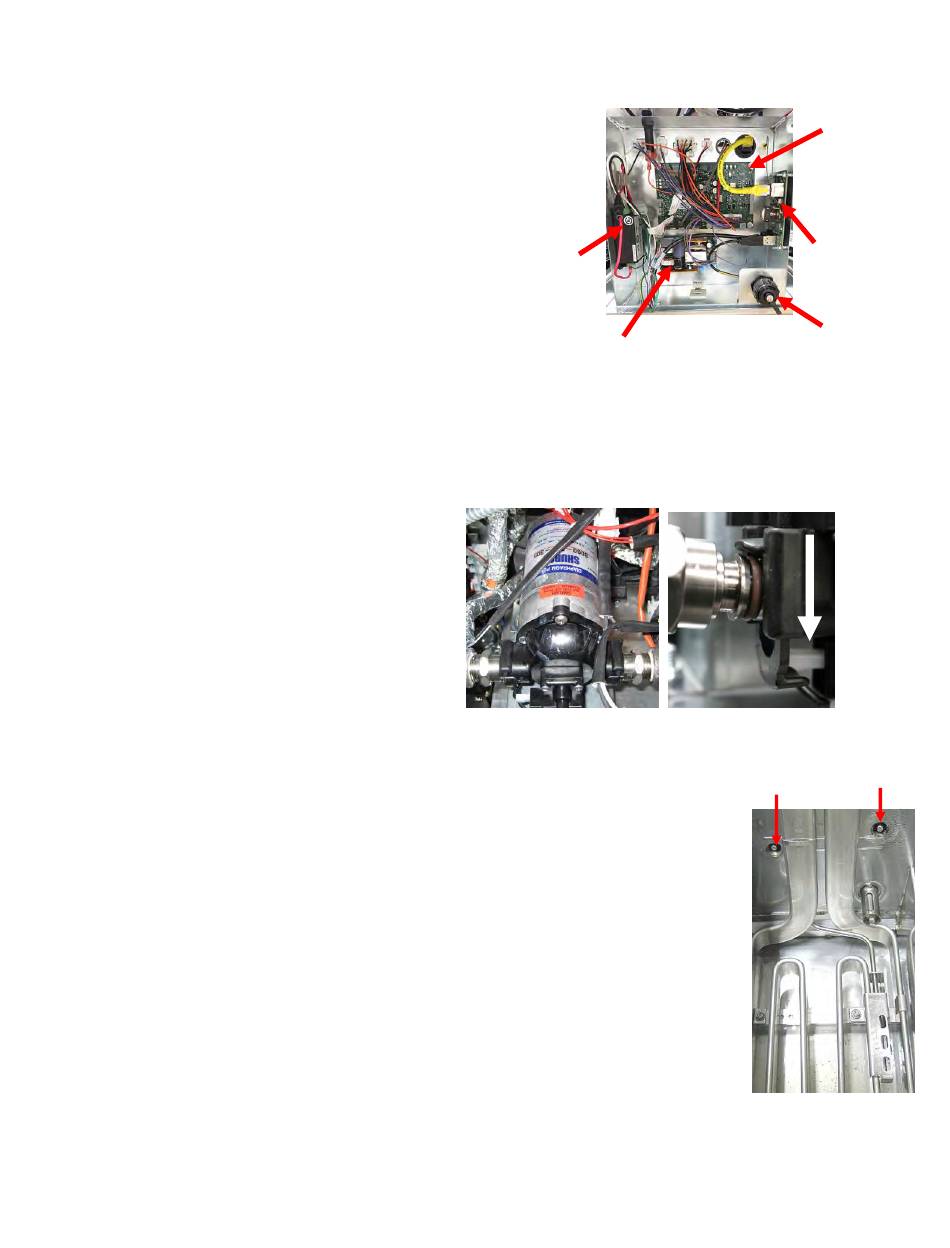

1.11.5 De FIB-plaat, stroomtoevoer of optionele SUI-communicatieplaat vervangen
Trek de stekker van de friteuse uit het stopcontact. Zoek de FIB-kast (zie
afbeelding 17 in paragraaf 1.11), achter het oliereservoir). Verwijder de
kap van de FIB-kast voor het blootleggen van de voeding, FIB-plaat en
optionele SUI-communicatieplaat (zie afbeelding 21). Markeer en koppel
draden of bedradingsbomen los. Vervang het defecte onderdeel en sluit
alle draden of bedradingsbomen opnieuw aan. Breng het deksel
opnieuw aan. Na vervanging, SCHAKEL STROOM IN NAAR HET
VOLLEDIGE
FRITEUSESYSTEEM.
stroomtoevoer uit en weer in te schakelen. Controleer softwareversie en
update de software indien nodig. Volg de instructies om de software bij
te werken in paragraaf 1.15 als een update noodzakelijk is.
Druk op de informatieknop (
knop SW-versie voor het verifiëren van de softwareversie van de FIB.
Als de FIB-softwareversie niet zichtbaar is, kan het zijn dat de FIB niet
juist is aangesloten.
1.11.6 De ATO-pomp of solenoïde vervangen
Trek de stekker van de friteuse uit het stopcontact.
Zoek de ATO-pomp (zie afbeelding 22), achter de ATO-
kast. Markeer en koppel draden of bedradingsbomen
los. Trek vanaf de bovenkant aan de snelkoppelingen
naar beneden om de buizen vrij te maken (zie
afbeelding 23). De buizen kunnen naar boven worden
getrokken vanaf de pomp. Maak de vier moeren los die
de pomp aan de pomplade vastmaken. Koppel de
elektrische
verbinding
onderdeel en voer bovenstaande stappen omgekeerd
uit. Steek de stekker in het stopcontact na vervanging.
1.11.7 De ATO- of VIB (AIF)-sonde vervangen
1.
Trek de stekker uit van de friteuse en verplaats deze zodat u toegang krijgt tot de achterkant
van de friteuse.
2.
Verwijder het bijbehorende zijpaneel, bij het vervangen van een externe sonde, om toegang te
krijgen tot de bedradingsboom van de sonde.
3.
Voer frituurolie af tot onder het peil van de sonde om te vervangen.
4.
Koppel de componentdraden als volgt los:
a.
Bij het vervangen van de ATO-sonde moet u ze loskoppelen van de SIB-plaat.
b.
Bij het vervangen van de VIB (AIF)-sonde gebruikt u een paperclip voor het duwen van
de pennen van de J1-aansluiting op de VIB-plaat.
5.
Schroef de sonde los van de friteuse.
6.
Gebruik Loctite® PST56765-dichtingspasta voor pijpdraad of iets gelijkwaardigs voor de
draden van het vervangingsonderdeel en schroef het vervangingsonderdeel vast in de vetpan.
Bij het vervangen van een ATO- of VIB-sonde moet u ervoor zorgen dat de sonde gelijk
staat met de zijkant van het vat voorafgaand aan vastmaken. Draai het onderdeel vast tot
180 inch-pond.
7.
Volg Stappen 1 t/m 5 omgekeerd om de procedure te beëindigen.
Zie
paragraaf
?
); druk op het pijltje omlaag; druk op de
los.
Vervang
het
defecte
24VDC
SUI
1.13
om
de
Voeding
Voeding van
24VDC
Afbeelding 22
1-32
communicatieplaat
Afbeelding 21
Afbeelding 23
VIB (AIF)-
sonde
Afbeelding 24
FIB-plaat
SUI (KCCM)-
SUI USB-
poort
ATO-sonde
