Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie

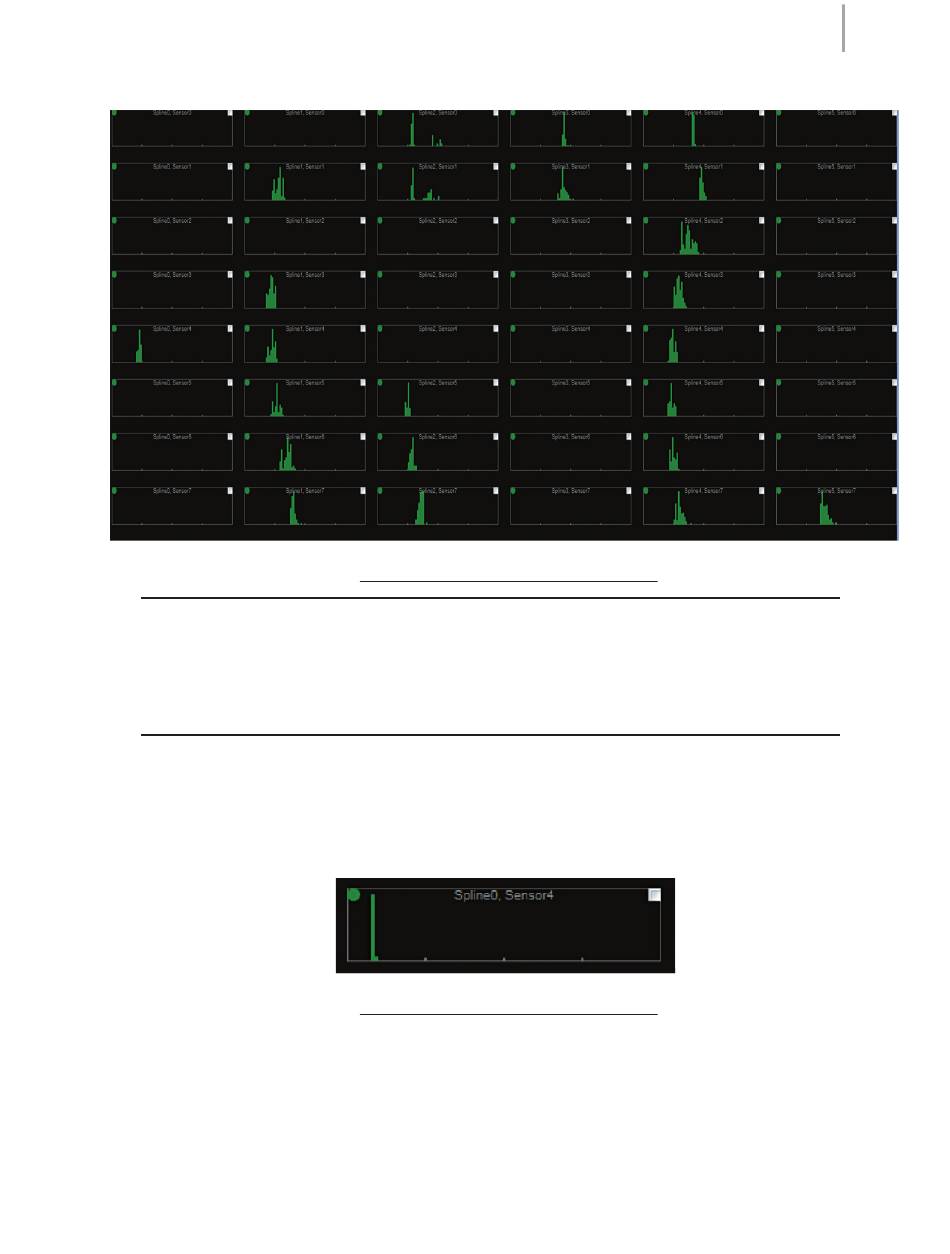

Afbeelding D-3. Voorbeeld van een volledig functionele set echo-omvormers in een statische in-vivopositie.
OPMERKING: De bereiksignalen in ieder histogram zijn verspreid ten opzichte van een
gemiddelde binnen een bereik dat overeenkomt met de bewegingen van de hartwand of de
AcQMap-katheter tijdens de hartcyclus. Over de lengte van verschillende splines (kolommen)
is een duidelijke structuur waarneembaar. Rond de AcQMap-katheter zijn de bereiken op de
splines consistent. Leemten in gegevens zijn in het algemeen ook gegroepeerd.
3. Draai de AcQMap-katheter langzaam om zijn centrale as. Het patroon van het
gedetecteerde oppervlak moet consistent blijven, maar afhankelijk van de draairichting
langzaam naar links of rechts verschuiven.
4. Tijdens het draaien van de AcQMap-katheter mogen doelen niet hetzelfde bereik
rapporteren. (
Afbeelding D-4
Afbeelding D-4. Voorbeeld van een statisch verschil in bereik tijdens rotatie van de AcQMap-katheter.
5. Gedetecteerde bereiken moeten ook geen gebied beslaan dat groter is dan kan worden
verwacht bij bewegingen van de wand of de AcQMap-katheter, met name in een statische
positie. Verplaatsingen over grote afstand zullen ook in histogrammen als merkbare
zijdelingse verschuivingen optreden. De plot in
knopen met gedetecteerde bereiken die verder verspreid liggen dan de redelijke
verplaatsingsafstand. Deze knopen detecteren ruis en moeten worden uitgesloten door op
het witte selectievakje in de rechterbovenhoek van ieder feilbaar histogram te klikken.
).
afbeelding D-5
toont verschillende
