Концевые участки обочин
Руководство по эксплуатации
Блокировочные устройства участка дороги
Длина трассы: 7,3 m
Размеры конструкции: 305 x 170 cm

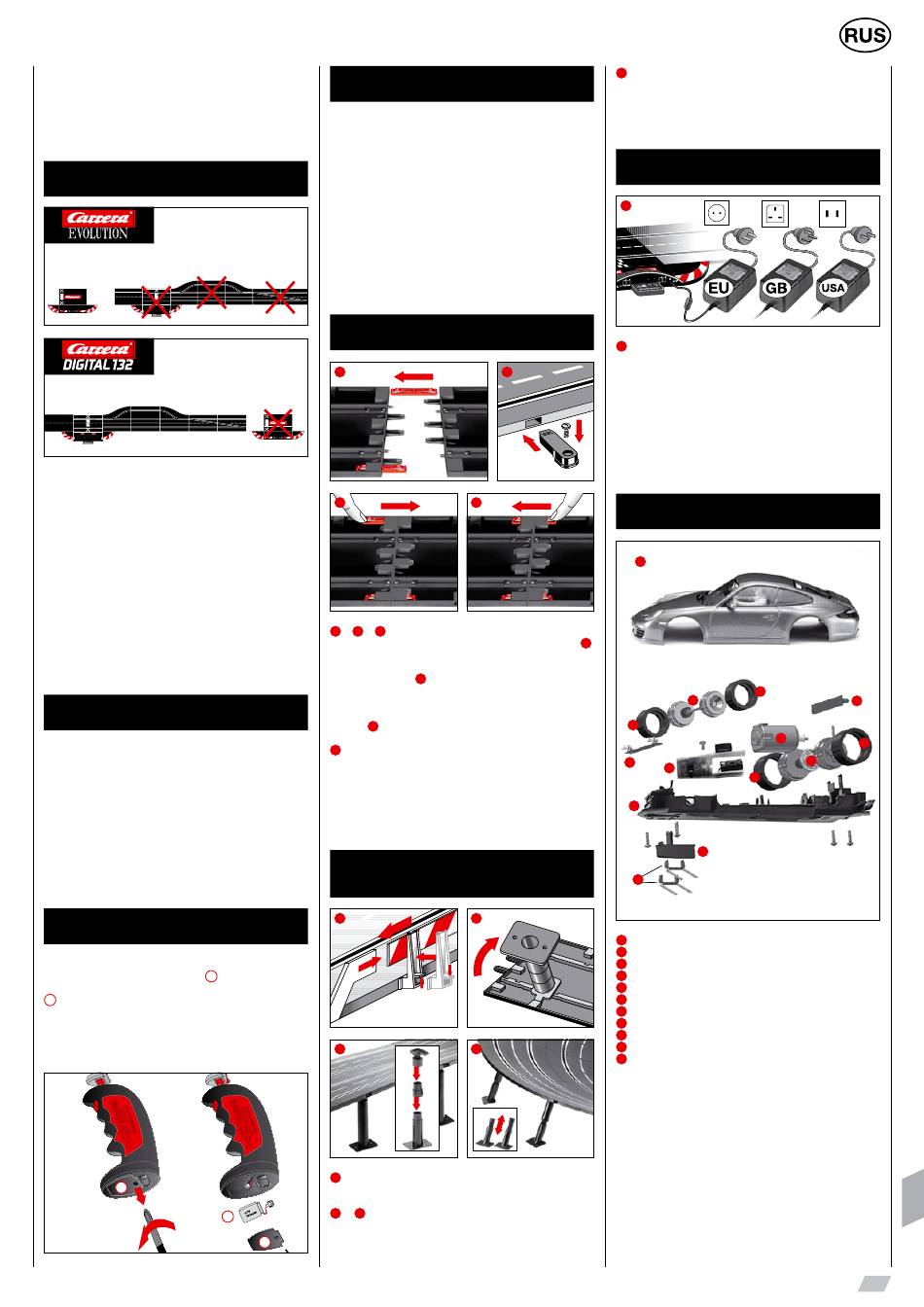

Важное указание
EVOLUTION
Carrera DIGITAL 132
Carrera DIGITAL 132
Учтите, что «Эволюция» (аналоговая система) и «Каррера Диги-
таль 132» (цифровая система) имеют две различных, совершен-
но самостоятельных системы. Обращаем особо Ваше внимание
на то, что при сборке автодрома обе системы должны быть раз-
делены, т. е. ни один из контактных рельсов «Эволюции» не
должен находиться на одном участке с контактным рельсом,
включая чёрную колонку «Карреры Дигиталь 132». Даже тогда,
когда только один из контактных рельсов (контактный рельс
«Эволюции» или контактный рельс или «Карреры Дигиталь
132», включая чёрный бокс) подключён к источнику питания.
Кроме того все следующие компоненты «Карреры Дигиталь
132» (стрелки, электрический счётчик кругов, «Пит Стоп») не
должны быть встроены в дорогу «Эволюции», т. е. ими нельзя
играть аналоговой системой. При невыполнении выше указан-
ных сведений нельзя исключить, что компоненты «Карреры
Дигиталь 132» будут повреждены. В таком случае претензия на
гарантию будет недействительна.
Описание
WIRELESS+ - это новая беспроводная система гоночной трассы
для Carrera DIGITAL124 и Carrera DIGITAL 132. Радиотехноло-
гия на 2,4 ГГц с переключением частот не имеет помех и об-
ладает дальностью действия до 15 м.
Мощный литиево-полимерный аккумулятор позволяет осущест-
влять режим игры длительностью до 8 часов и режим ожида-
ния более 80 дней. WIRELESS+ - это беспроводная система,
обеспечивающая свободу действий на гоночной трассе для 6
водителей.
Carrera AppConnect представляет собой адаптер Bluetooth,
предназначенный для установления связи между смартфоном/
планшетом и Carrera Control Unit.
Перед первым применением
Перед первым применением ручного пульта управления входя-
щий в комплект поставки аккумулятор
2
в пульт. ля этого необходимо открыть аккумуляторный отсек
с нижней стороны ручного пульта управления. Соедините
1
штекер аккумулятора с гнездом ручного пульта управления и
вставьте аккумулятор в отсек. После этого снова прикрутите
крышку аккумуляторного отсека с помощью винтов. Аккумуля-
тор предварительно заряжен на заводе-изготовителе; но перед
первым применением его необходимо полностью зарядить.
1
Уход за аккумулятором
Для достижения максимального срока службы и максимальной
мощности аккумулятора необходимо соблюдать следующие
пункты по его уходу и хранению.
• Новые аккумуляторы необходимо полностью заряжать перед
первым применением.
• При полностью заряженном аккумуляторе Вы можете играть
прибл. 8 часов. При мере разряда аккумулятора уменьшается
дальность действия ручного пульта управления. Самое позднее
в этот момент времени аккумулятор следует снова полностью
зарядить.
• Если Вы долго не пользуетесь ручным пультом управления, из-
влекайте из него аккумулятор и храните его в сухом месте при
комнатной температуре (16° - 18°C). Во избежание глубокого
разряда находящийся на хранении аккумулятор необходимо за-
ряжать через каждые 2-3 недели.
Руководство по сборке
1
EVOLUTION
2
+
+
Перед установкой вставьте в направляющую со-
1
2
3
единительные пружинные зажимы, как показано на рис.
Соедините направляющие на ровной основе. Переместите
соединительные пружинные зажимы в направлении стрелки в
соответствии с рис.
Соединитель-ный пружинный зажим можно вставить и позже.
Pазъединить соединительные пружинные зажимы можно, про-
сто нажав вниз на лапку пруж-инного зажима с лю-бой стороны
(см. рис.
).
3
Фиксация: для закрепления деталей полотна дороги на
4
одной плите используются крепления деталей полотна (арт.
No 20085209) (не входит в упаковку).
Указание: Ковровое покрытие не является подходящей осно-
вой для сборки в связи со статическим зарядом, образованием
ворса и легкой воспламеняемостью.
Направляющие планки
1
необходимо вставить
3
Направляющие планки: держатели направляющих планок
1
крепятся путем опрокидывания наверх на обочину.
+
Опора эстакад: iнаконечники шариковых шарниров
2
3
2
вставьте вставными шипами в предусмотренные под них много-
гранные приемные отверстия на нижней стороне трассы. С по-
1
мощью вставок можно увеличить опоры. Возможно прикручива-
ние ножек опор (винты не входят).
4
3
.
1
до слышного вхождения в зацепления.
2
и опоры
2
4
Опора крутых поворотов: Для опоры крутых поворотов имеют-
4
ся косые опоры соответствующей длины. Для заходов на крутые по-
вороты и выходов с крутых поворотов используйте не изменяемые
по высоте опоры. Наконечники опор вставьте в предусмотренные
под них круглые приемные отверстия на нижней стороне трассы.
Электрическое подключение
1
Подключите штекер трансформатора к блоку управления.
1
Указание: Во избежание коротких замыканий и ударов током
игра не должна быть соединена с посторонними электрическими
устройствами, штекерами, кабелями или прочими предметами, не
относящимися к игре. Автогонки «Каррера Дигиталь 132» действу-
ет безотказно только с трансформатором «Карреры Дигиталь 132».
Гнездо подключения компьютера (компьютер «Юнит») можно
использовать только при наличии компьютера «Юнит» фирмы
Каррера
Составные элементы машины
1
3
8
3
2
10
9
3
5
6
7
кузов, спойлер
1
двигатель
2
шины
3
задняя ось
4
5
шасси
направляющий киль
6
двойная ползушка
7
передняя ось
8
печатная плата с переключателем
9
10
печатная плата передних для фар
печатная плата для задних фар
11
Указание: Сборка машин зависит от модели.
Обозначение отдельных деталей не является номером для
заказов!
11
3
4
143
