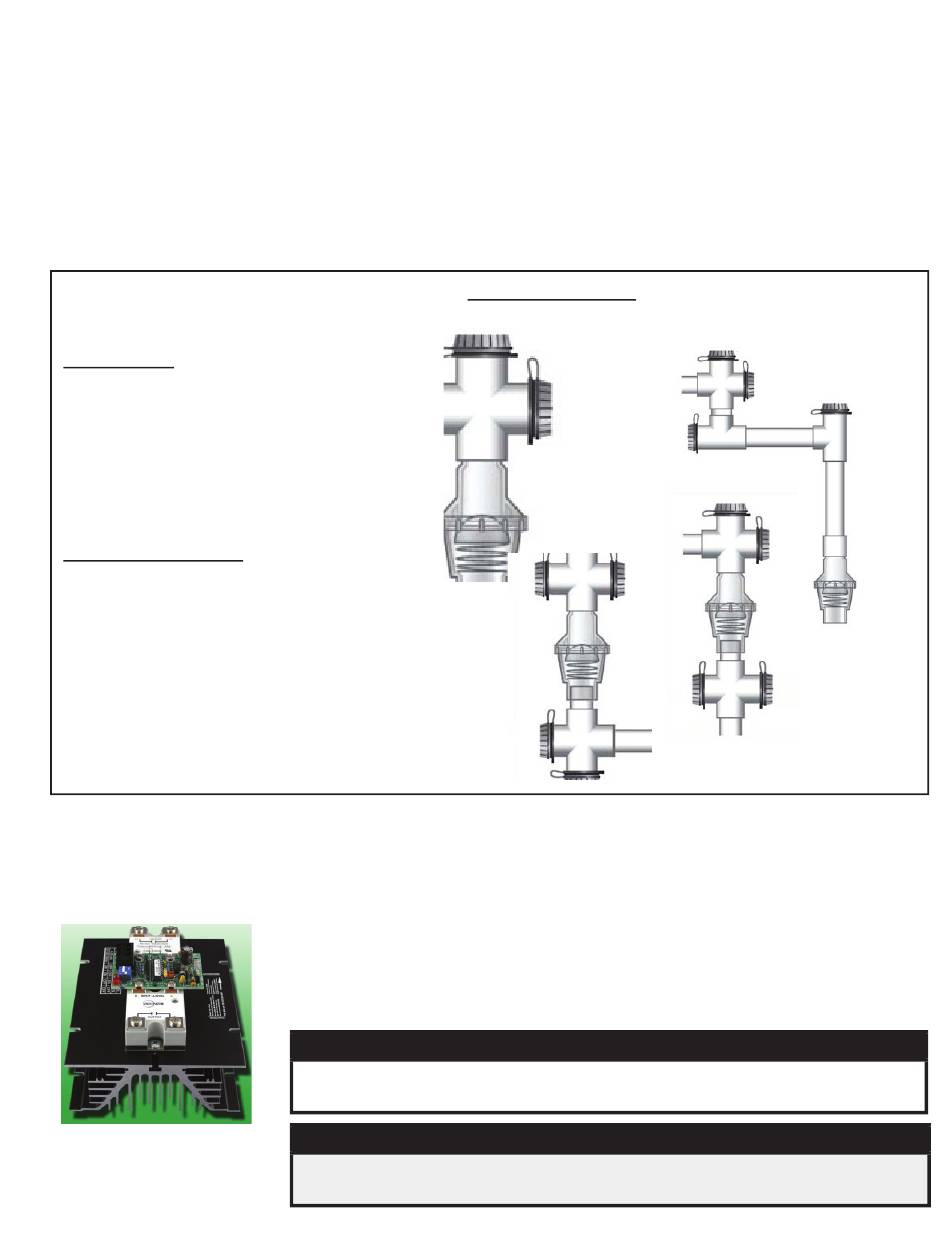

FIGUUR 29B - Condensafvoersifon voor afvoer
hoogeffi ciënte verwarmingssectie
Installatie sifon:
Installeer de sifon zoals weergegeven op de
afbeelding. De sifon moet verticaal worden
geïnstalleerd met de vlotter boven de veer zoals
weergeven. INSTALLEER DE SIFON NIET
HORIZONTAAL.
(OPMERKING: Controleer de inhoud van de set;
bepaalde van de weergegeven aansluitingen en
alle rechte PVC-onderdelen worden door de klant
geleverd.)
Onderhoud van de sifon:
Open de reinigingsopeningen en reinig de afvoer
met de meegeleverde borstel.
Schroef voor reiniging van de sifon en vlotter de
borgring los en verwijder het onderste deel van
de sifon. Verwijder de vlotter en veer. Reinig alle
onderdelen met zeepsop.
Monteer het geheel weer door plaatsing van de
veer en vlotter in het onderste gedeelte van de
sifon. Plaats vervolgens het onderste gedeelte in
het bovenste en zet het vast met de borgring.
9.3 Elektrische
verwarmings-
sectie
SCR-regelaar
Condensafvoer verwarmingssectie met hoge effi ciëntie (vervolg)
Installatie-instructies voor de condensafvoer van de hoogeffi ciënte verwarmingssectie
1) Bevestig de door de klant geleverde 1/2" PVC-leiding aan de aansluiting(en) van de
condensafvoer zoals weergegeven op FIGUUR 29A, pagina 56. Als het apparaat dubbele
verwarmingssecties heeft, sluit u een PVC-leiding aan op elke afvoer. Als er twee afvoeren
zijn, verbindt u deze met een door de klant geleverd T-stuk voordat u de sifon installeert.
2) Installeer de vorstbestendige sifon, onderdeelnr. 271064 (FIGUUR 29A, pagina 56).
Raadpleeg FIGUUR 29B hieronder en volg de instructies van de fabrikant voor de
installatie en het onderhoud van de sifon.
3) Trek de leiding vanaf de sifon door in het gebouw en in een sanitaire afvoer.
Voorbeeldconfi guraties -- Sifon kan in verschillende confi gu-
Een apparaat met elektrische verwarmingssectie is ingericht om 20 tot 120 kW elektrische
warmte te leveren. De elektrische elementen bevinden zich in de afvoerluchtstroom en zijn
toegankelijk via de elektriciteitskast.
Een elektrische verwarmingssectie in model YDSA kan een twee- tot vierfasige regelaar of SCR-
modulerende YDSA hebben. Modellen YDHA en YDMA zijn uitgerust met SCR-modulerende
regelaar. Behoefte aan warmte en fasering worden gestuurd door de besturingseenheid.
Modulerende elektrische verwarming
Modulerende bediening van de verwarming wordt gestuurd door een SCR-modulerende rege-
laar. Er bevinden zich één of twee SCR-regelaars op een elektrisch paneel in de elektrische
verwarmingssectie.
De warmteopnemer op de SCR-vermogensregelaar is te heet om
aan te raken.
Er zijn hoge spanningen aanwezig op de aansluitklemmen van de
SCR-vermogensregelaar(s).
raties worden geïnstalleerd, maar MOET verticaal zijn.
Sifon
Sifon
Sifon
WAARSCHUWING
GEVAAR
Sifon
P125,1604,NL, Pagina 43
