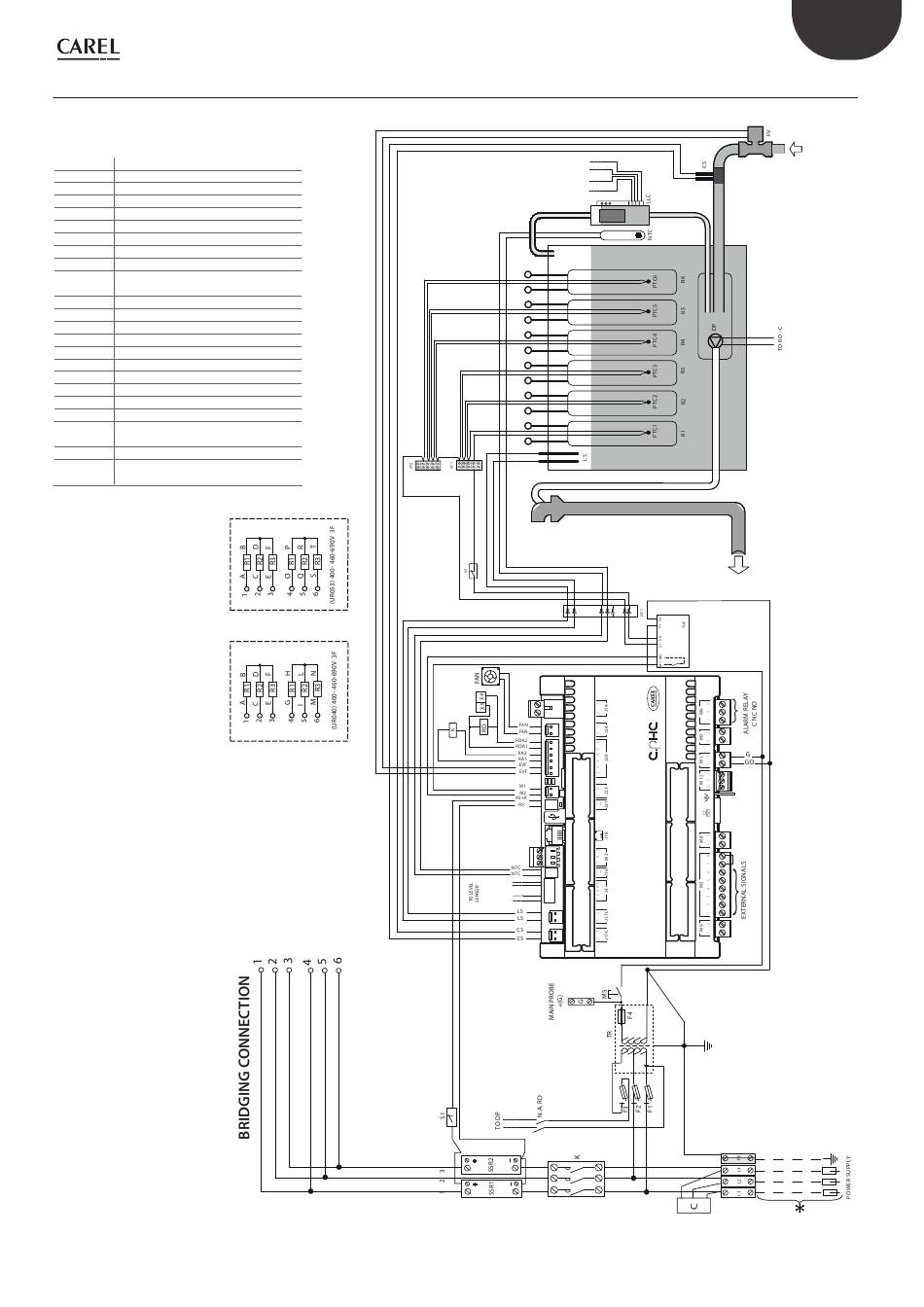

15.11 Schakelschema UR040-UR053 driefasig (400-460-690 V) - versie 0
* Uit te voeren door de installateur
THP
Motorbescherming
QC1
Snelle koppeling
K
MAGNEETSCHAKELAAR
LLC
Peilstok
ST1...2
Sensor klemmenblokken
F1 - F2
Zekeringen in het primaire circuit
F3
Afvoerpomp-veiligheidszekering
F4
Zekering in het secondaire circuit
FV
Toevoerventiel
Temperatuursensor verwarmingselement
PTC1...6
1...6
TR
Transformator
DP
Afvoerpomp
LS
Niveau-elektroden hoog
CS
Geleidbaarheidsmeter-elektroden
MS
Handmatige schakelaar
R1...6
Elektrisch verwarmingselement 1....6
SSR1...3
Solid state relais 1...3
FAN
Ventilator
NTC
Watertemperatuursensor
S1
SSR thermische schakelaar
thermische schakelaar verwarmingsele-
S2
ment
X3-X4
Voeding voor afvoermengerkit (24 Vac)
24 Vac voedingsklem (+G)
G
voor Carel 0-10 Vdc sondes.
J3.1 BLUE
J3.5 PURPLE
J3.4 RED
J3.2 YELLOW
PURPLE
RED
YELLOW
BLUE
Fig. 15.k
83
"heaterSteam" +0300087NL - rel. 1.5 - 16.03.2022
