DUT

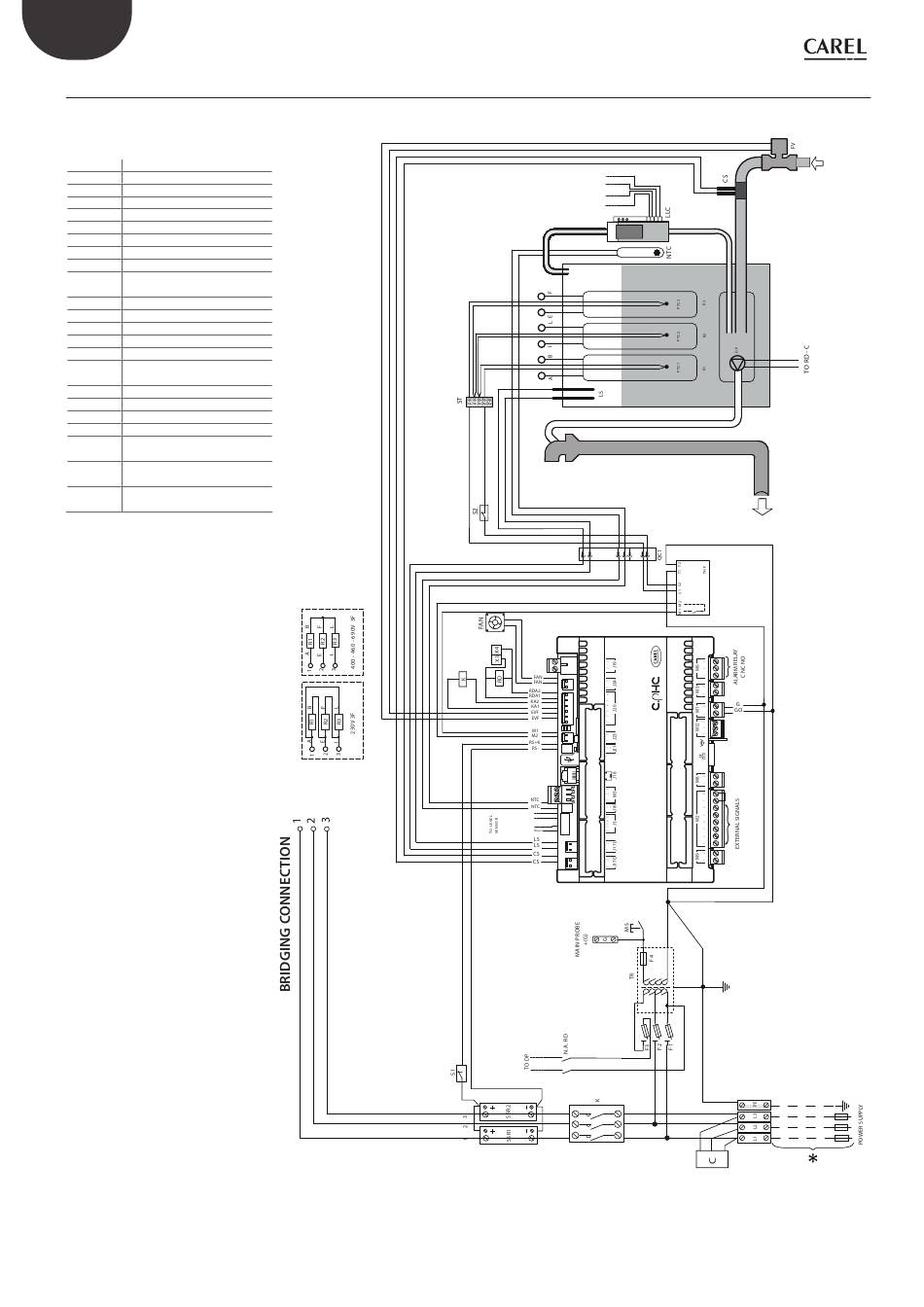

15.8 Schakelschema UR020-UR027 driefasig (230-400-460-690 V) - versie 0
* Uit te voeren door de installateur
THP
Motorbescherming
QC1
Snelle koppeling
K
MAGNEETSCHAKELAAR
LLC
Peilstok
ST
Sensor klemmenblok
F1 - F2
Zekeringen in het primaire circuit
F3
Afvoerpomp-veiligheidszekering
F4
Zekering in het secondaire circuit
FV
Toevoerventiel
Temperatuursensor
PTC1...3
verwarmingselement 1...3
TR
Transformator
DP
Afvoerpomp
LS
Niveau-elektroden hoog
CS
Geleidbaarheidsmeter-elektroden
MS
Handmatige schakelaar
Elektrisch verwarmingselement
R1...3
1....3
SSR1...3
Solid state relais 1...3
FAN
Ventilator
NTC
Watertemperatuursensor
S1
SSR thermische schakelaar
thermische schakelaar verwar-
S2
mingselement
Voeding voor afvoermengerkit
X3-X4
(24 Vac)
24 Vac-voedingsklem (+G) voor
G
Carel 0-10 Vdc-sondes.
"heaterSteam" +0300087NL - rel. 1.5 - 16.03.2022
J3.1 BLUE
J3.5 PURPLE
J3.4 RED
J3.2 YELLOW
PURPLE
RED
YELLOW
BLUE
Fig. 15.h
80
