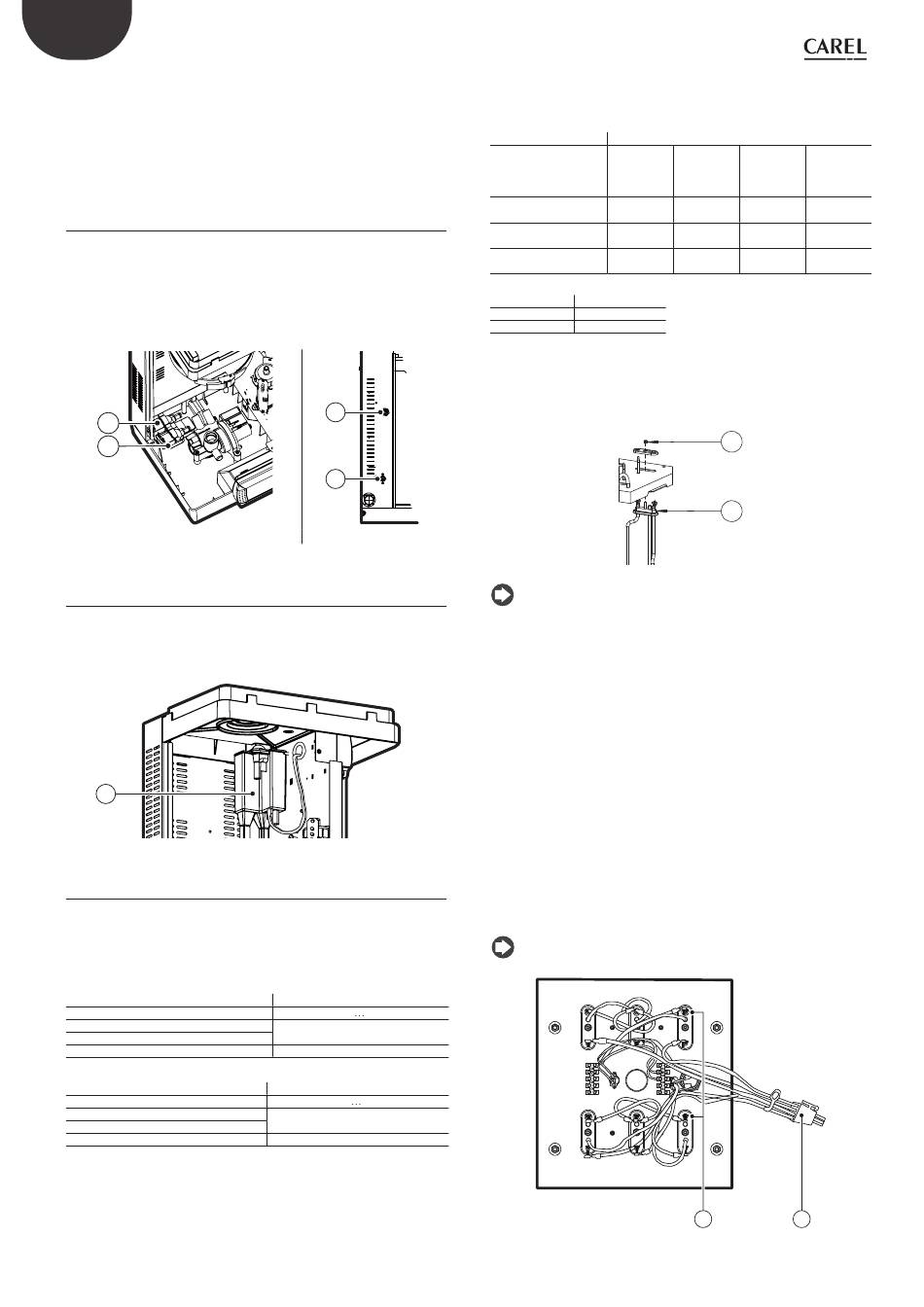

DUT
Reiniging van de verwarmingselementen
Nadat u de gemakkelijker los te maken kalksteen hebt verwijderd,
dompelt u de verwarmingselementen voor almeno 30 minuten onder in
een lauwwarme oplossing van 20 % azijnzuur, en verwijderd u met behulp
van een niet-metalen spatel de nog aanwezige oppervlakteafzettingen.
Grondig spoelen; de platen zijn voorzien van een antikleeffolie.
14.5 Toevoer/afvoermenger-magneetventiel
UR002-UR013
Na het losmaken van de kabels en de leidingen, verwijdert u het
magneetventiel van de toevoer (V2), controleert u de zuiverheid van
de inlaatfilter en reinigt u deze indien nodig met water en een zachte
borstel. Voer dezelfde handelingen uit op het afvoermenger-ventiel (V1);
(indien aanwezig, afhankelijk van het model).
V1
V2
Fig. 14.o
14.6 Vultank
UR002-UR013
Controleer of er geen verstoppingen of vaste deeltjes in de tank (V)
aanwezig zijn en of de geleidbaarheidsmeetelektroden zuiver zijn;
verwijder eventuele onzuiverheden en spoel de tank.
V
14.7 Vervanging van de onderdelen
Zekeringen (hulpstroomkringen)
Deze zijn 10,3 x 38 mm groot en bevinden zich in het
zekeringencompartiment; om de toestand van de zekeringen te
controleren meet u hun continuïteit met behulp van een tester. Gebruik
de zekeringen zoals aangegeven in de tabel.
UR*03
Zekeringen F1-F2 voor transformatorvoeding
Zekering F3 voor pompbescherming
Zekering F4 secundaire winding transformator
UR*U3
Zekeringen F1-F2 voor transformatorvoeding
Zekering F3 voor pompbescherming
Zekering F4 secundaire winding transform.
"heaterSteam" +0300087NL - rel. 1.5 - 16.03.2022
V1
V2
Fig. 14.p
Fig. 14.q
modellen
UR002
UR080
URKFUSE300 (1 A GL, 10.3 x 38)
UEKFUSE400 (4 A AT 5 x 20 ceram.)
Tab. 14.h
modellen
UR002
UR080
URKFUSE100 (1 A GL, 10.3 x 38)
UEKFUSE400 (4 A AT 5 x 20 ceramisch)
Zekeringen voor verwarmingselem. (luchtbevochtigers versie UR*U3)
Afmeting van de snelle zekeringen 27 x 60, ondergebracht in selecteerbare
zekeringhouders. Controleer hun continuïteit met behulp van een tester.
Zekeringen F5 - F6 - F7
Zekeringen F8 - F9 - F10
Zekeringen F11 - F12
- F13
Zekering
Zekeringscode
40 A, GG (KTK)
URKFUSE700
50 A, GG (KTK)
URKFUSE800
Verwarmingselementen
Om de verwarmingselementen te vervangen demonteert u ze door de
bevestigingsmoer (D) op het deksel te verwijderen; in dit geval is het
raadzaam om de pakking (G) te vervangen.
Opmerking: bij de maten 002 - 013 zijn tussen de
verwarmingselementen afstandhouders aangebracht om een correcte
plaatsing
te
garanderen.
verwarmingselementen te verwijderen. Vergeet niet de afstandhouders
weer terug te plaatsen na de reiniging.
PTC-temperatuursensor
De PTC-sensors (één voor elk verwarmingselement) hebben geen
regelmatig onderhoud nodig; ze moeten alleen worden vervangen
als de veiligheidsthermostaat wordt geactiveerd wegens werking bij
watergebrek: in feite wordt door de tussenkomst van slechts één PTC
de besturingsmodule reeds uitgeschakeld. Om deze te vervangen,
verwijdert u de ketel (model UR002-UR013) of het bovenpaneel van de
luchtbevochtiger (model UR020-UR080), zoals in de vorige paragrafen is
uitgelegd en daarna:
•
verwijdert u de afdekkingen die de verwarmingselementen
beschermen;
•
maakt u de klemmen van de PTC-sensor op het klemmenblok los en
verwijdert u hem uit de sondebehuizing ter vervanging;
•
monteert u de nieuwe sensor en herstelt u de bedrading.
Opmerking: de sonde moet worden ingevoerd tot hij de
eindschakelaar bereikt.
Tab. 14.i
70
modellen
UR053
UR060
UR027
(400V 3ph)
(400V 3ph)
(230V 3 ph)
(460V 3ph)
(460V 3ph)
40 A, GG
40 A, GG
50 A, GG
(KTK)
(KTK)
(KTK)
40 A, GG
40 A, GG
40 A, GG
(KTK)
(KTK)
(KTK)
niet gebruikt niet gebruikt niet gebruikt
D
G
Fig. 14.r
Los
de
afstandhouders
6
Fig. 14.s
UR080
(400V 3ph)
(460V 3ph)
(575V 3ph)
40 A, GG
(KTK)
40 A, GG
(KTK)
40 A, GG
(KTK)
Tab. 14.j
om
de
8
