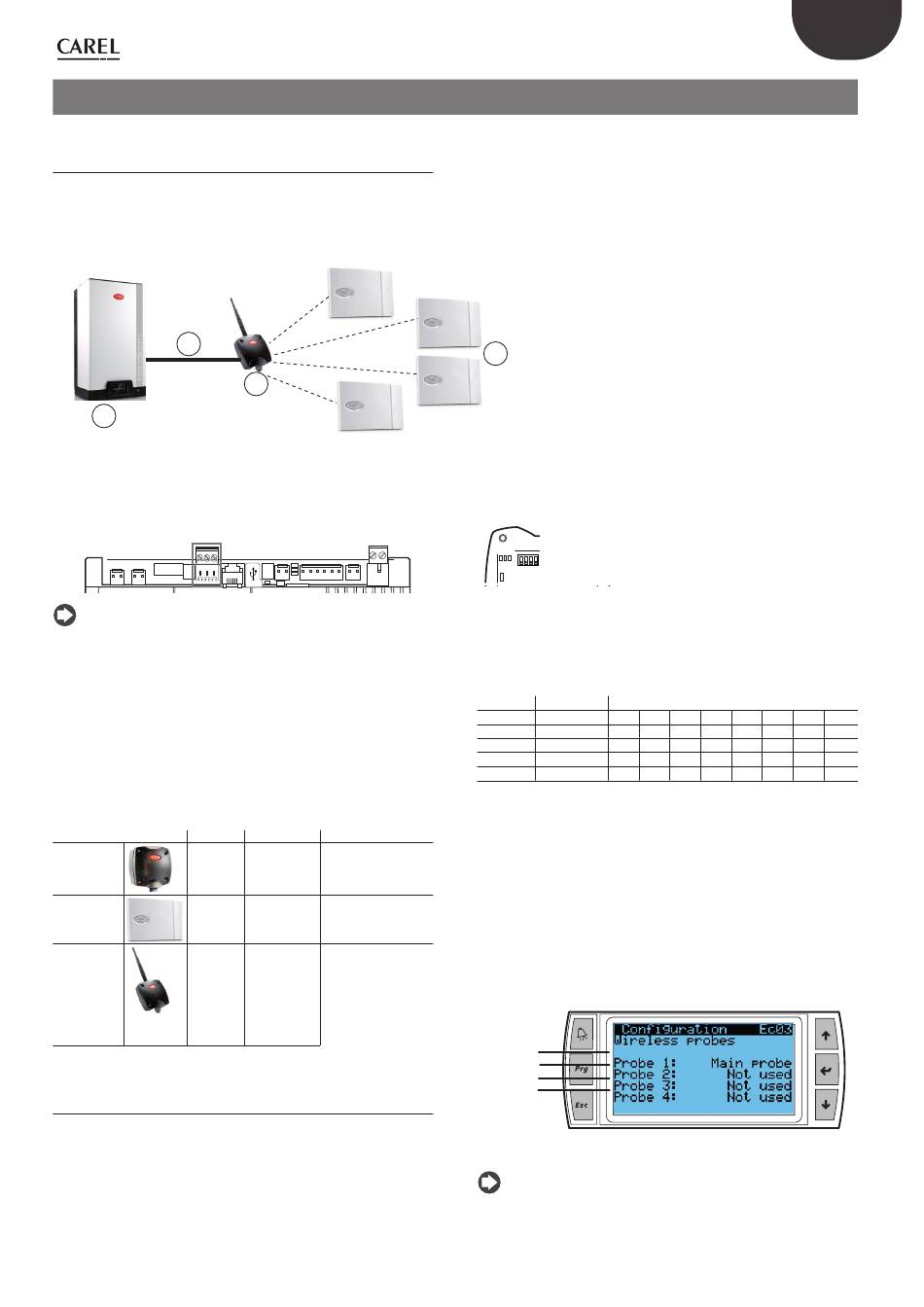

12. DRAADLOZE SONDES, INSTALLATIE EN CONFIGURATIE
12.1 Soort installatie en elektrische
aansluitingen van de draadloze sonde
Draadloze sondes zijn beschikbaar voor systemen waar standaard
bekabelde sondes niet kunnen worden gebruikt, bijvoorbeeld voor
aanpassingen aan bestaande installaties. Een toegangspunt (CAREL P/N:
WS01AB2M20) wordt gebruikt om maximaal vier draadloze sondes aan
te sluiten.
2
1
HeaterSteam/toegangspunt aansluiting:
Om de luchtbevochtiger op het toegangspunt aan te sluiten, gebruikt u
de veldbusaansluiting op klem M3 (M3.1: Tx/Rx-, M3.2: Tx/Rx+, M3.3: GND):
Opmerking: de apparaten hebben een bereik van ongeveer honderd
meter in een vrije ruimte, d.w.z. zonder obstakels. In een gesloten ruimte
varieert het bereik aanzienlijk, afhankelijk van het type omgeving en de
omliggende voorwerpen (rekken, metalen scheidingswanden, enz.).
Bij installatie van meerdere draadloze sondes berekent de besturing
het gewogen gemiddelde tussen de verschillende sondelezingen,
afhankelijk van de instellingen van de gebruiker en de gedefinieerde
sondegroepen. Zie ook paragraaf 7.4.3 Draadloze sondes. De besturing
geeft (alleen lokaal) ook het batterij- en signaalniveau voor elke sonde
weer (schermindex D05-D08).
De onderstaande tabel toont de onderdeelnummers en beschrijvingen
van de Carel-apparaten die kunnen worden gebruikt:
P/N
Model
WS01F01M00
SI sonde
WS01G01M00
SA sonde
WS01AB2M20
Toe-
gangspunt
12.2 Installatie draadloze sondes
De belangrijkste stappen voor het installeren van de draadloze apparaten zijn:
•
Schakel de stroomtoevoer (12/24 Vac/dc ±10 %m, 100 mA) van het
toegangspunt in en voltooi de initialisatieprocedure, maak het netwerk
aan en selecteer het kanaal;
•
na het openen van het domein op het toegangspunt voltooit u de
koppelingsprocedure om elke sonde uniek te identificeren.
3
Fig. 12.b
Eigenschappen Stroomvoorziening
Temperatuur/
Batterij
vochtigheid
voor industrieel
gebruik
Kamertempe-
Batterij
ratuur/vochti-
gheid
Draadloze Gate-
12/24 Vac/dc ±10 %
way ZigBee™ -
100 mA; 50/60 Hz;
Gebruik een veili-
RS485 ModBus
gheidstransformator van
klasse II met een mini-
mumvermogen van 2 VA.
Een 12 Vac-transformator
wordt aanbevolen
Tab. 12.k
Aanbevolen Carel draadloze sondes zijn de kamer- (WS01G01M00)
of industriële versies (WS01F01M00), die beide de vochtigheid
en temperatuur meten. Het type installatie is weergegeven in de
onderstaande figuur (verwijzend naar vier draadloze kamersondes):
Pos.:
1.
HeaterSteam luchtbevochtiger;
2.
luchtbevochtiger/toegangspunt aansluiting;
3.
Toegangspunt (WS01AB2M20);
4.
Draadloze sondes voor het meten van temperatuur en
4
vochtigheid (WS01G01M00 of WS01F01M00).
Het door het toegangspunt te gebruiken adres wordt als volgt ingesteld
met behulp van de dipswitches op het apparaat:
DIP 1-2-3 selezione indirizzo di rete
L1 L2 L3
Rx- Rx+ GND
DIP 4 selezione baud di rete
1 2 3 4
+
-
-
+ G
DIP:
T1
Dit wijst het adres 2 toe aan het toegangspunt, met een baudrate (Bit/
sec) van 19200 (N82). De adressen van de vier seriële sondes moeten
daarentegen worden ingesteld zoals aangegeven in de onderstaande
tabel:
Adres
1
Sonde 1
16
0
Sonde 2
17
1
Sonde 3
18
0
Sonde 4
19
1
Vergeet niet om de kwaliteit van het draadloze signaal tussen het
toegangspunt en elke draadloze sonde te controleren.
Voor een volledige beschrijving van de installatieprocedure, zie het Carel-
handboek op de betreffende sondes en toegangspunt.
Om de sondes te configureren gaat u naar de schermen: Ec03, Ec04, Ec05,
Ec06 en Ec07, beschreven in paragraaf 7.4.3 "Draadloze sondes".
Het scherm Ec03 wordt met name gebruikt om de op het toegangspunt
aangesloten draadloze sondes vrij te geven, wetende dat de adressen
16, 17, 18 en 19 respectievelijk met sonde 1, sonde 2, sonde 3 en sonde
4 overeenkomen.
Adres: 16
Adres: 17
Adres: 18
Adres: 19
Opmerking: de draadloze sondes worden beheerd met de
heaterSteam titanium versie.
61
"heaterSteam" +0300087NL - rel. 1.5 - 16.03.2022
DUT
Dipswitch
Toe-
Baudrate seriële
gangspunt
poort (Bit/S) N82
toevoegen.
1 2 3 4
2
19200
OFF ON OFF ON
Fig. 12.c
Dipswitch
2
3
4
5
6
7
0
0
0
1
0
0
0
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
Tab. 12.l
8
0
0
0
0
