DUT
7.9.5
Supervisorinstellingen voor ModBus of BACnet
op TCP/IP (Ethernet-poort) (installatiemenu)
Zowel Modbus als BACnet zijn beschikbaar op de Ethernetpoort; om het
protocol vrij te geven gaat u naar het scherm Eh06:
Index
Beschrijving
Parameter
Eh06
Supervisie-in-
Selecteer het protocol op de Ethernet-poort.
stellingen op
En. ModBus TCP/IP: Vrijgegeven/Vergrendeld
de Ethernet-
En. BACnet TCP/IP: Vrijgegeven/Vergrendeld
-poort
Standaard: En. ModBus TCP/IP: Vergrendeld
En. BACnet TCP/IP: Vrijgegeven
Voor het Bacnet protocol, moet het adres worden ingesteld met behulp
van het Eh04-masker.
Opmerking: slechts één exemplaar van het BACnet-protocol is be-
schikbaar, daarom is het niet mogelijk om BACnet tegelijkertijd op de
BMS-poort en op de Ethernet-poort te activeren.
7.9.6
Controle door supervisor
Met controle door de supervisor kan de eenheid worden ingeschakeld
en/of een productieverzoek worden verzonden zonder gebruik te maken
van de besturingsalgoritmen. Zodra de communicatiepoort voor de
interactie tussen supervisor en eenheid is geselecteerd, wordt scherm
Eh08 weergegeven voor het in- of uitschakelen van het offline alarm van
de supervisor.
Index
Beschrijving
Parameter
Eh07
Controle door
Supervisorpoort instellen
supervisor inscha-
Aan/uit-signaal van supervisor inschakelen
kelen
Controle door supervisor inschakelen
Eh08
Supervisor offline alarm inschakelen
7.9.7
Service-instellingen bewaken
Een toezichtsdienst verwijst naar een systeem dat niet de mogelijkheid
heeft om de eenheid te beheren/te beïnvloeden, maar alleen om de
werking ervan te bewaken. De parameters met betrekking tot het beheer
van een externe toezichtsdienst worden weergegeven op scherm Eh09.
Een eenheidspauzesignaal van een externe bron kan echter worden
beheerd en uitgeschakeld door de overeenkomstige omzeiling te
activeren. De omzeiling kan handmatig worden gedeactiveerd of
automatisch na een resetvertraging van de eenheid die is gepauzeerd
worden gereset.
Index
Beschrijving
Parameter
Eh09
Bewaking
Toon status van gepauzeerd door toezichtsdienst
service-
Apparaat gepauzeerd door toezichtsdienstomzeiling
instellingen
instellen
Eenheid gepauzeerd door omzeiling automatische reset-
vertraging
7.9.8
Herstart de besturing na de wijziging van het
protocol

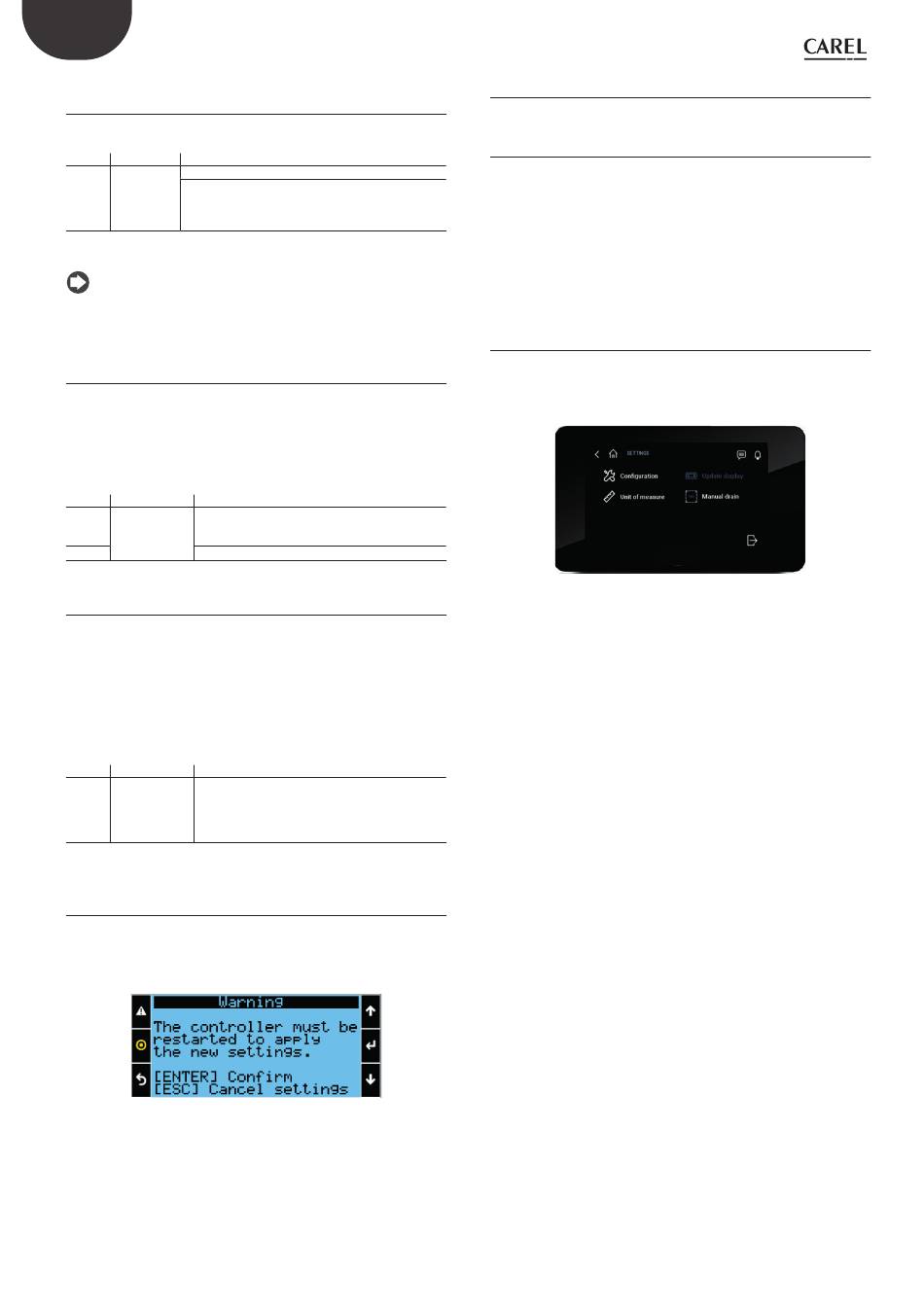

Alle wijzigingen in de communicatieprotocollen vereisen een herstart
van de besturing. Om opnieuw op te starten, drukt u eenvoudigweg
op de "ENTER" toets wanneer het volgende knipperende bericht wordt
weergegeven:
"heaterSteam" +0300087NL - rel. 1.5 - 16.03.2022
Fig. 7.g
7.10 E. Instellingen - i. Uitloggen
7.10.1
Uitloggen uit het instellingenmenu (installatie-
en servicemenu)
Scherm Ei01 wordt gebruikt om het menu Instellingen te verlaten. Het
scherm beschrijft ook het type login dat wordt uitgevoerd (installatie
of service). Wanneer u dit scherm opent, wordt de volgende informatie
getoond (in de geselecteerde taal).
Om uit te loggen drukt u op "ENTER".
Het hoofdscherm wordt dan weergegeven.
Druk op "ESC" om het scherm te verlaten als u de sessie niet wenst te
beëindigen.
7.11 Software-update voor het
aanraakscherm
Om de grafische weergave bij te werken, gaat u eenvoudigweg naar het
systeemmenu (vanaf de startpagina), dan naar het menu Instellingen
en voert u het wachtwoord in. Het volgende scherm wordt dan
weergegeven:
Steek de USB-pendrive in het display (de mini-USB-poort op het display
is toegankelijk vanaf de binnenkant van het elektrische paneel of vanaf
de binnenkant van het frontpaneel), het menu "update display" wordt
weergegeven. Klik op dit menu en volg de op het display beschreven
stappen om de software bij te werken.
40
Fig. 7.h
