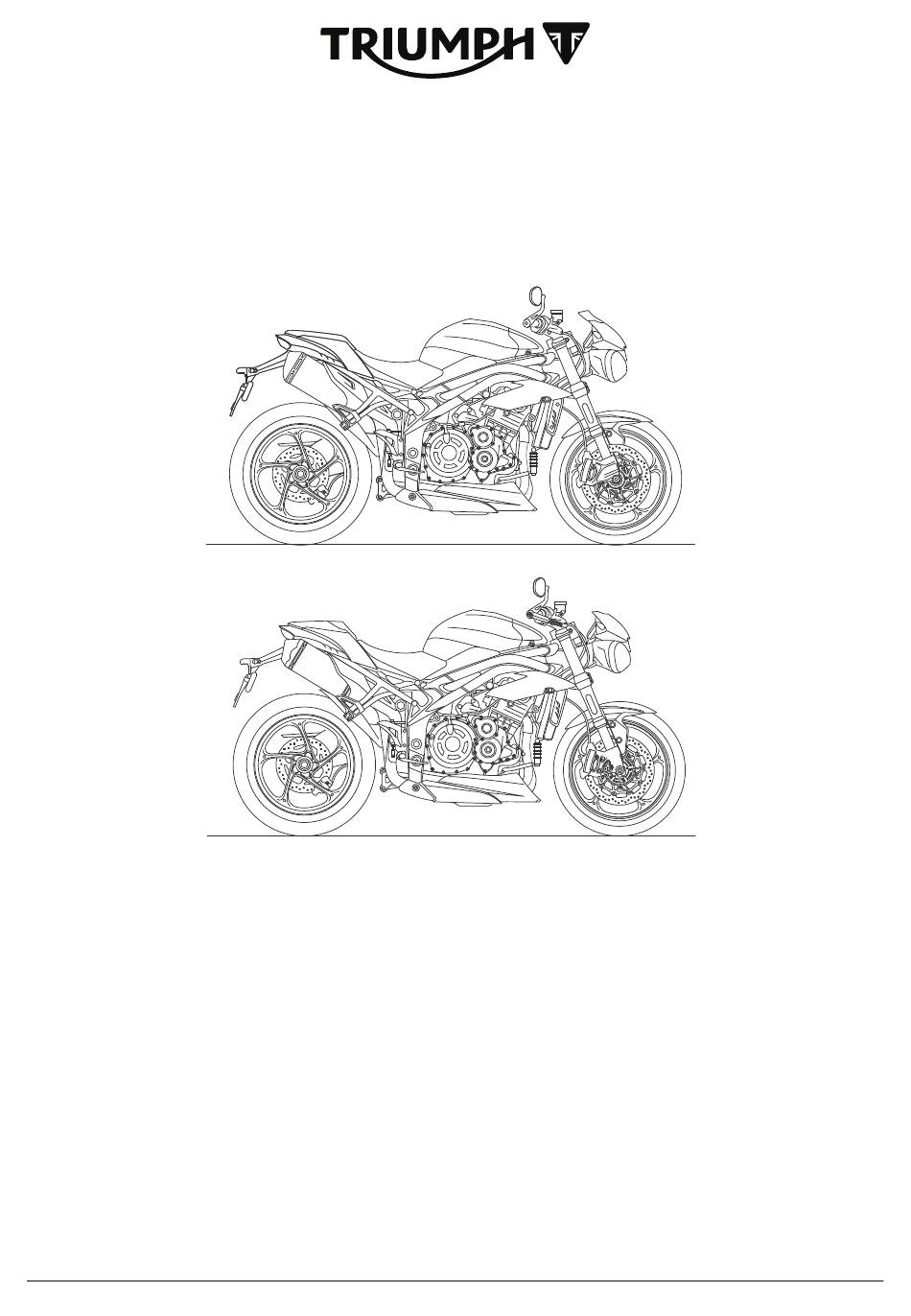

Gebruikershandleiding
Speed Triple S en Speed Triple RS
Deze handleiding bevat informatie over de Triumph-motorfiets(en) Speed Triple S
en Speed Triple RS. Bewaar deze gebruikershandleiding altijd bij de motorfiets en
raadpleeg de informatie indien nodig.
De informatie in deze uitgave is gebaseerd op de meest recente, op het moment van
publicatie beschikbare informatie. Triumph behoudt zich het recht voor te allen tijde,
zonder voorafgaande mededeling of verplichting, wijzigingen aan te brengen.
Deze publicatie mag niet in zijn geheel, noch gedeeltelijk worden gereproduceerd
zonder schriftelijke toestemming van Triumph Motorcycles Limited.
© Copyright 11.2017 Triumph Motorcycles Limited, Hinckley, Leicestershire, Engeland.
Publicatie onderdeelnummer 3855531-NL versie 1
1

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor Triumph Speed Triple S

Samenvatting van Inhoud voor Triumph Speed Triple S

  • Pagina 1 De informatie in deze uitgave is gebaseerd op de meest recente, op het moment van publicatie beschikbare informatie. Triumph behoudt zich het recht voor te allen tijde, zonder voorafgaande mededeling of verplichting, wijzigingen aan te brengen.

  • Pagina 2: Inhoudsopgave

    INHOUDSOPGAVE Deze gebruikershandleiding bevat een aantal verschillende hoofdstukken. Onder- staande inhoudsopgave helpt u het begin van elk hoofdstuk op te zoeken, waar u – in het geval van grotere hoofdstukken – een meer gedetailleerde inhoudsopgave aantreft, die u helpt het betreffende onderwerp te vinden. Voorwoord Veiligheid voorop Waarschuwingslabels...

  • Pagina 3: Waarschuwingen En Opmerkingen

    Dit opmerkingssymbool geeft punten garanderen, dient onderhoud van speciaal belang voor efficiëntere te worden uitgevoerd door een erkende en gemakkelijkere bediening aan. Triumph-dealer. Alleen erkende Triumph-dealer beschikt over de noodzakelijke kennis, apparatuur en vakkundigheid om uw Triumph-motorfiets goed te onderhou- den.
  • Pagina 4 Voorwoord Gebruikershandleiding Bezoek Triumph-website www. triumph. co. uk of neem telefonisch contact op met de bevoegde distribu- Waarschuwing teur in uw land voor informatie over de dichtstbijzijnde erkende Triumph-dealer. De adressen zijn ook vermeld in het bij Deze gebruikershandleiding alle...

  • Pagina 5: Praat Met Triumph

    Onze relatie met u stopt niet bij de deze motorfiets veilig te kunnen bedie- aankoop van uw Triumph. Uw feedback nen. over de ervaringen tijdens aankoop en Deze handleiding is bij uw plaatselijke...

  • Pagina 6: Veiligheid Voorop

    Veiligheid voorop VEILIGHEID VOOROP De motorfiets Brandstof en uitlaatgassen Waarschuwing Waarschuwing Deze motorfiets is uitsluitend bedoeld BENZINE IS UITERST BRANDBAAR: voor gebruik op de weg. Hij is niet Schakel de motor altijd uit vóór u gaat geschikt voor gebruik op onverhard tanken.
  • Pagina 7 Veiligheid voorop Valhelm en kleding Waarschuwing Waarschuwing Een valhelm is een van de belangrijkste uitrustingsstukken, omdat deze bescher- ming biedt tegen hoofdletsel. Uw valhelm en die van uw passagier dienen met zorg te worden gekozen en comfortabel en stevig om het hoofd te passen. Een cbma felgekleurde helm verhoogt de zichtbaar- Tijdens het rijden op de motorfiets...

  • Pagina 8: Onderdelen En Accessoires

    Triumph voorzien zijn onbevoegde en onervaren personen van een officiële goedkeuring en door verkleind. een erkende Triumph-dealer op de motorfiets zijn aangebracht.
  • Pagina 9 Raadpleeg uw erkende Triumph-dealer dient deze voor inspectie en reparatie indien u twijfelt aan de juiste of veilige naar een erkende Triumph-dealer te werking van deze Triumph-motorfiets. worden gebracht. Onthoud dat het blijven gebruiken van...
  • Pagina 10 Handgrepen en voetsteunen Waarschuwing Deze Triumph-motorfiets mag de wet- Waarschuwing telijk geldende snelheidslimieten niet overschrijden. Het met hoge snelheid De bestuurder dient het voertuig onder op een motorfiets rijden kan gevaarlijk...
  • Pagina 11 Veiligheid voorop Waarschuwing Waarschuwing De rijder en de passagier dienen Wanneer de hellingshoekindicator tot tijdens het rijden altijd de voetsteunen voorbij de maximale limiet is afgesleten te gebruiken. (wanneer 5 mm van de hellingshoekin- dicator resteert) kan de motorfiets tot Door de voetsteunen te gebruiken een onveilige hoek overhellen.

  • Pagina 12: Waarschuwingslabels

    Waarschuwingslabels WAARSCHUWINGSLABELS Plaats van de waarschuwingslabels De op deze en de volgende pagina's beschreven labels maken u attent op belangrijke veiligheidsinformatie in deze handleiding. Zie erop toe dat iedereen die op de motor- fiets gaat rijden, vooraf alle informatie waarop deze labels betrekking hebben, heeft begrepen en nageleefd.
