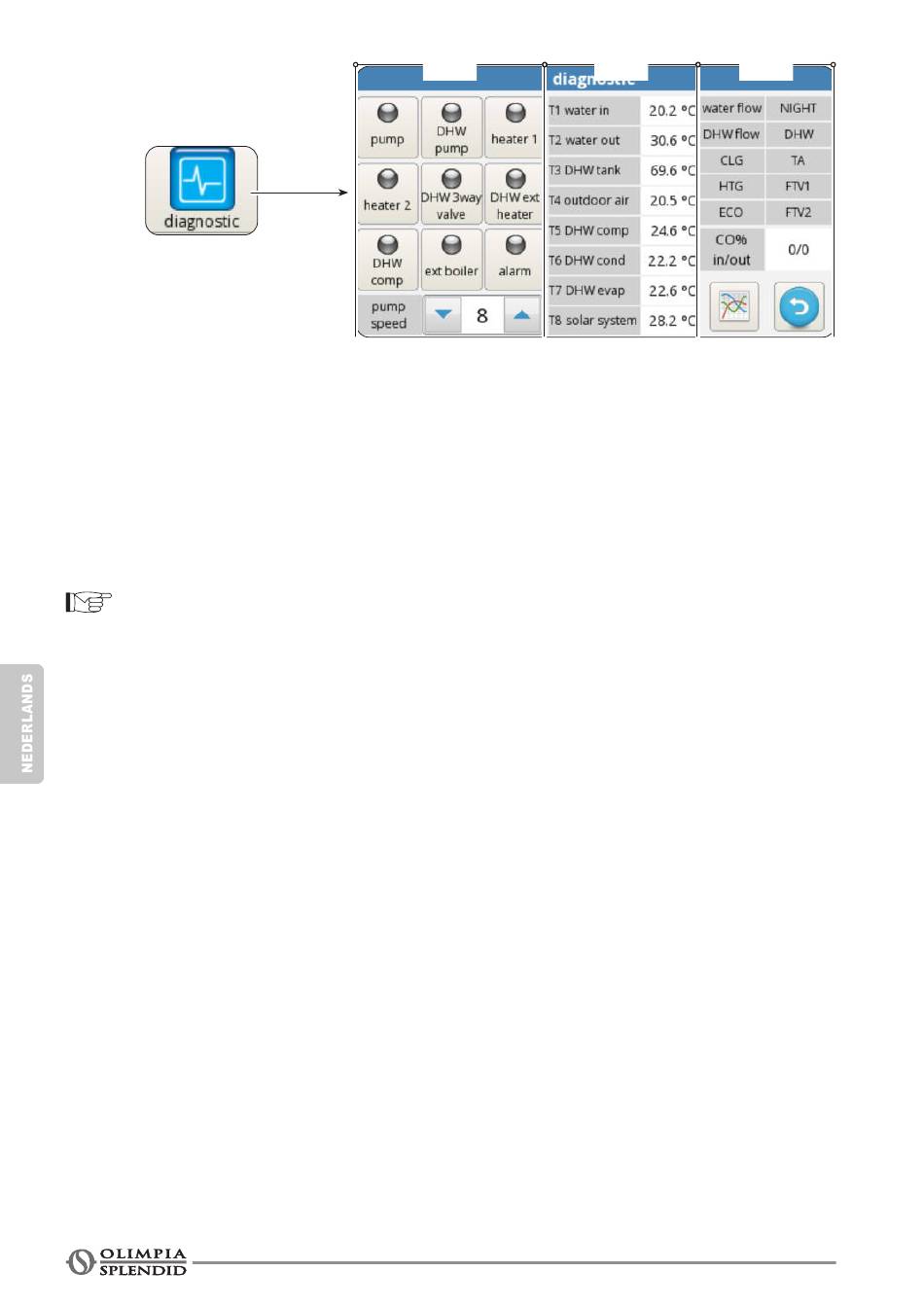

Het scherm is opgedeeld in drie delen:
Z1. Activeringsstaat van de componenten die op de kaart van de binnenunit zijn aangesloten (rood aan
= geactiveerd):
• pump:
• ACS pump:
• Heater 1:
• Heater 2:
• ACS 3way valve: 3-wegklep
• ACS ext heater:
• ACS comp:
• Ext boiler:
• Alarm:
• Pump speed:
De uitgangen kunnen op het display worden gewijzigd als de warmtepomp in stand-by is geplaatst. In
elk ander geval kunnen ze alleen worden gelezen.
Z2. Weergave van de temperaturen die door de meters van de binnenunit zijn gemeten:
• T1 water in:
• T2 water out:
• T3 ACS tank:
• T4 outdoor air:
• T5 ACS comp:
• T6 ACS cond:
• T7 ACS evap:
• T8 solar system: temperatuur intrede afkomstig van thermisch circuit op zonne-energie, alleen indien voorzien
Z3. Weergave van de ingangen van de binnenunit (rood aan = geactiveerd):
• FL1 water flow:
• FL2 DWH flow:
• COOLING ON:
• HEATING ON:
• ECO:
• NIGHT:
• ACS:
• TA:
• FTV1:
• FTV2:
• CO%:
NL - 38
Hoofdcirculatiepomp
Circulatiepomp warm water
Heater 1 (Elektrisch verwarmingselement EH1)
Heater 2 (Elektrisch verwarmingselement EH2)
Elektrisch verwarmingselement ophoping warm water
Compressor circuit hoge temperatuur warm water (alleen modellen AQUADUE)
Boiler (Activering externe warmtebron)
Alarm
Snelheid van de waterpomp van het hoofdcircuit
temperatuurmeter wateruittrede installatie
temperatuurmeter waterintrede installatie
temperatuur warmwaterreservoir
buitenluchttemperatuur, alleen indien voorzien
temperatuur intrede compressor circuit hoge temperatuur warm water (alleen modellen
AQUADUE)
temperatuur condensor warm water (alleen modellen AQUADUE)
temperatuur verdamper warm water (alleen modellen AQUADUE)
debietregelaar hoofdwatercircuit
debietregelaar circuit verdamper warm water
bediening werkwijze koeling (klem 1 power board, kortsluiten met L voor activering)
bediening werkwijze verwarming (klem 2 power board, kortsluiten met L voor activering)
bediening energiebesparing gewenste temperaturen (klem 3 power board, kortsluiten met
L voor activering)
bediening nachtwerking (klem 4 power board, kortsluiten met L voor activering)
aanvraag voor warm water afkomstig van extern contact (klem 6 power board, kortsluiten
met L voor activering)
bediening activering koeling en verwarming (klem 7 power board, kortsluiten met L voor
activering)
ingang afkomstig van fotovoltaïsch systeem of smart grid (klem 8 power board, kortsluiten
met L voor activering)
ingang afkomstig van fotovoltaïsch systeem of smart grid (klem 9 power board, kortsluiten
met L voor activering)
IN / OUT geeft de capaciteit IN (geleverd door de buitenunit) en de capaciteit OUT (gevraagd
aan de buitenunit) weer
