Installatie en inbedrijfstellen
Opmerkingen:
1.
2.
3.
5.3.1
Aansluiting op het openbare net (AC-voeding)
Let op !
U dient elke omvormer met een eigen AC-schakelaar te beveiligen zodat elke
omvormer onder spanning veilig kan worden uitgeschakeld.

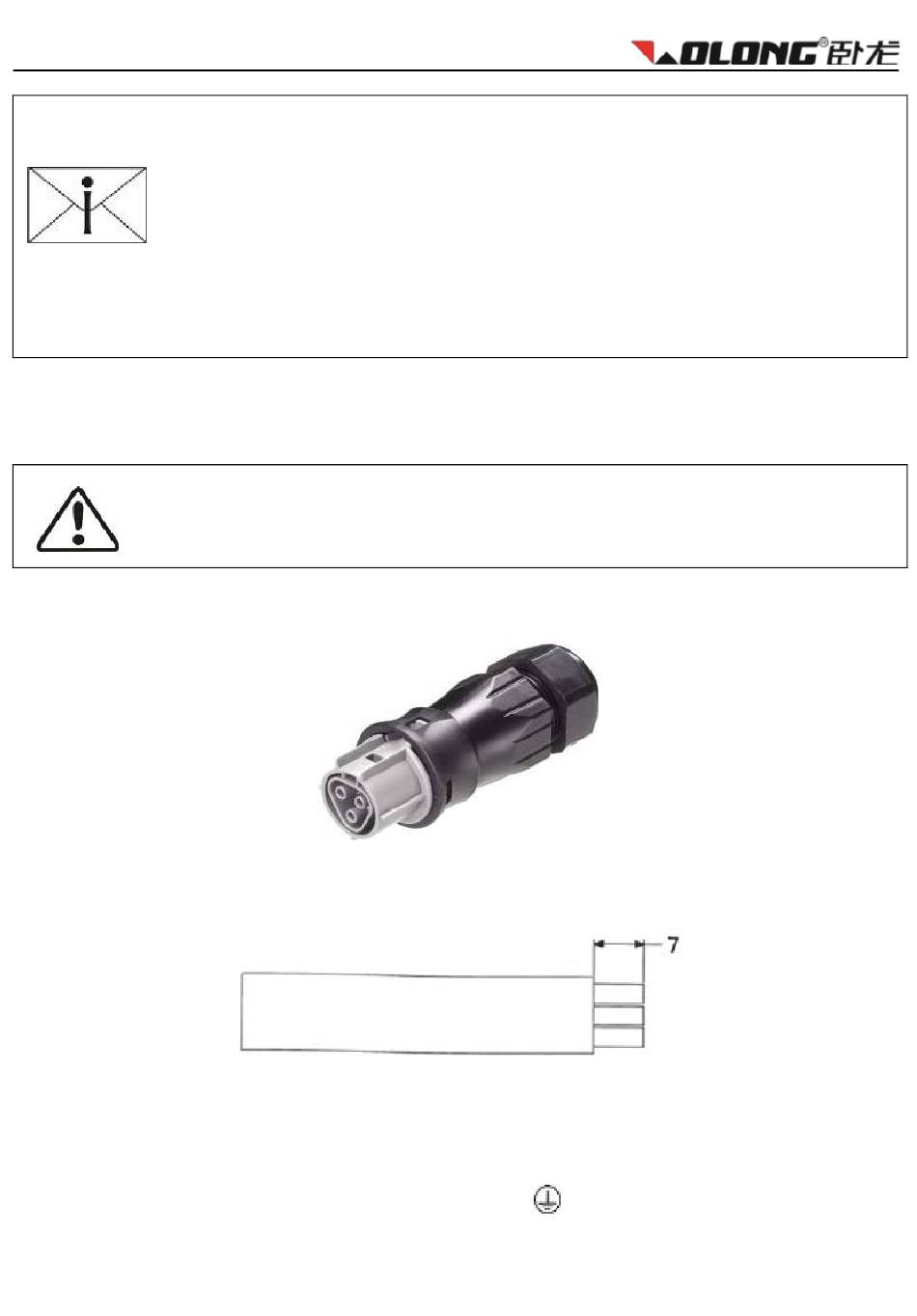

Sluit de AC-kabel aan op de omvormer met behulp van de AC-female connector en volg daarbij de onderstaande
procedure:
Schakel de AC-schakelaar uit en zorg ervoor dat deze niet per ongeluk weer kan worden ingeschakeld.
1.
Strip de kabel 7mm.
2.
Open de AC-female connector en sluit de kabel aan (drie draden: L, N en PE) zoals aangegeven in de
3.
onderstaande afbeelding.
Steek de drie draden (L, N en PE) in de corresponderende gaten van de AC-female connector. De
polariteit staat bij iedere opening vermeld. Draad L dient aangesloten te worden op opening L, draad N op
opening N en draad PE op de opening gemarkeerd met:
All manuals and user guides at all-guides.com
De elektrische bedrading kan pas worden aangesloten nadat de omvormer
op de juiste plaats is gemonteerd.
Kies voor de AC-aansluiting de juiste bedrading met benodigde diameter
(AWG10, 4mm2). Dit geldt ook voor de DC-aansluiting (AWG12, 2.5 mm2).
Uit veiligheidsoverwegingen dienen de AC- en DC-connectoren losgekoppeld
te zijn van alle energiebronnen totdat de installatie van de omvormer is
voltooid.
. Draai vervolgens alle schroeven aan.
65
