3.6
Laadpunten
De op het laadstation gemonteerde DC-laadkabels zijn van het laadstekkertype CCS of
CHAdeMO. De twee laadstekkertypes verschillen qua stekkervorm evenals qua aantal en
gebruik van de afzonderlijke pinnen.
De laadstekkers en laadstekkerhouders zijn slijtonderdelen. De steekcycli van de betreffende
stekkers staan vermeld in de tabellen.
CCS-stekker (Combo 2)

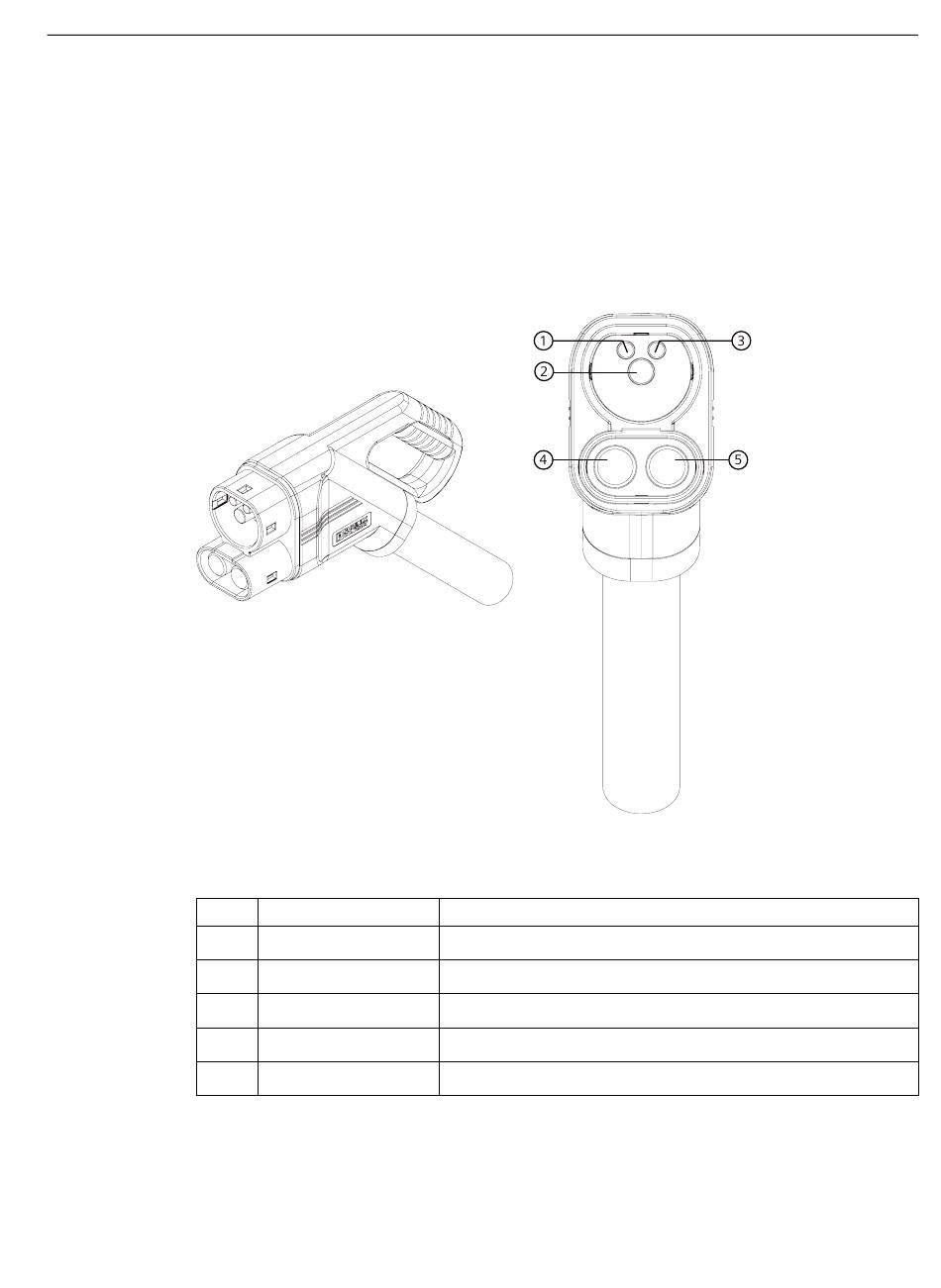

Afbeelding 3-7 CCS-stekker (Combo 2)
Tabel 3-5 Pinbezetting van de CCS-stekker (Combo 2)
Nr.
①
③
②
④
⑤
SICHARGE D
Bedieningshandleiding, 11/2023, A5E53140452-AG
Contact
Control Pilot (CP)
Proximity Pilot (PP)
Protective Earth (PE)
DC-pluspool (DC+)
DC minpool (DC-)
Gebruik
Communicatiesignaal tussen voertuig en laadstation
---
Aarddraad
Pluspool voor gelijkstroomladen
Minpool voor gelijkstroomladen
Beschrijving
3.6 Laadpunten
41
