8 Voorbeelden van aansluiting en installatie
8.2

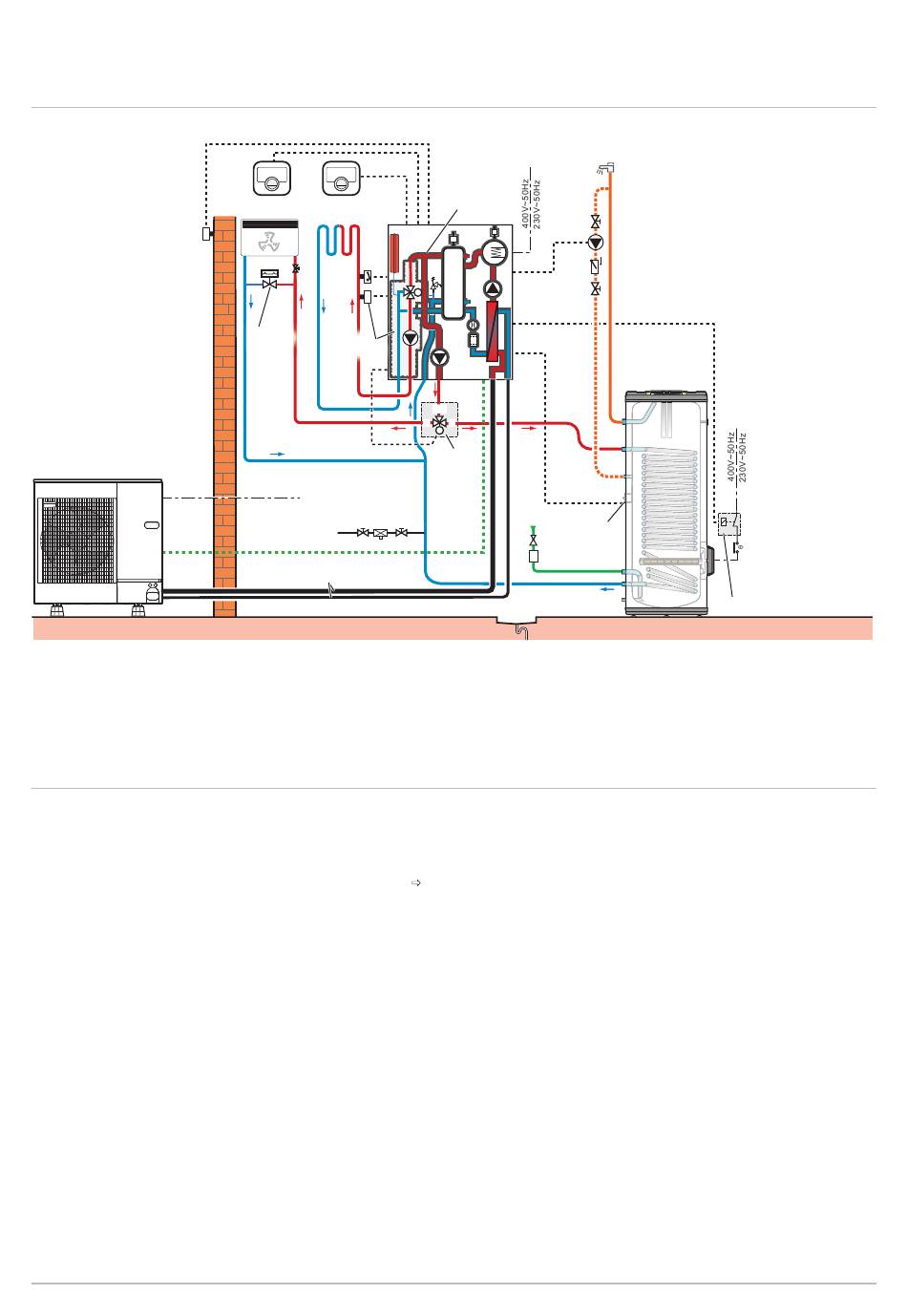

Installatie met elektrische bijverwarmer, geïsoleerde driewegklep, 1 convectieventilatorcircuit, 1
verwarmingscircuit en 1 sanitair-warmwaterboiler
Afb.88
AD212 Sensor - circuit sanitair warm water (SWW)
AD324 Aangesloten kamerthermostaat
EH114 Koudemiddelaansluiting 5/8" – 3/8", 5 m
EH811 Isolatieset koelingsmodus
EH812 Omkeerklepset verwarming/sanitair warm water
8.2.1

Elektrische aansluitingen maken

108
MIT-S
AD324
AD324
M
HK150
HK21
+HK25
400V~50Hz
230V~50Hz
BUS
EH114
1. Sluit de accessoires en opties aan op de printplaatEHC–05. Houd u
aan de juiste kabeldoorvoeren voor 230-400 V en 0-40 V.
2. Sluit de accessoires en opties aan op de printplaatSCB-10. Houd u
aan de juiste kabeldoorvoeren voor 230-400 V en 0-40 V.
EH811
A/B
B
A
M
EH812
AD212
EH904 Elektrische aansluitset voor de back-up van de

sanitair-warmwaterboiler

HK21 Interne driewegklepset
HK25 Driewegklep isolatieset
HK150 Drukgestuurde bypassklep
De pictogrammen voor de circuits verschijnen op de
gebruikersinterface.
EH904
MW-1002133-1
7775288 - v06 - 24042024
