Alarm % Low / Laag
Dit is het percentage onder de ingestelde waarde voor het aftappen dat het "LAAG" ALARM" zal
activeren. Als de ingestelde waarde 1000 is en de instelling voor "% Laag" 20, dan zal het "Laag alarm"
geactiveerd worden bij 800.
Alarm % High / hoog
Dit is het percentage boven de ingestelde waarde voor het aftappen dat het "HOOG ALARM" zal
activeren. Als de ingestelde waarde 1000 is en de instelling van "% Hoog" 20, dan zal het "Hoog alarm"
geactiveerd worden op 1200.
5.7
Menu "4-20 mA"
Dit menu is enkel beschikbaar als de 4-20mA-uitgang in de controller is aangebracht. Met dit menu kan
de schaal worden ingesteld en de uitgang gekalibreerd. Het scherm van het "4-20mA-menu" ziet er als
volgt uit:
4-20 mA 9.20 mA
Dit geeft aan dat de uitgang van de 4-20mA-kaart 9,20 mA is.
Stel 4mA Pt in (Set 4mA Pt)
Deze geleidbaarheidsinstelling zal overeenkomen met een 4mA-uitgang van de controller.
Stel 20mA Pt in (Set 20mA Pt)
Deze geleidbaarheidsinstelling zal overeenkomen met een 20mA-uitgang van de controller.
Kalibreren (Calibrate)
Hierdoor zullen vaste uitgangsignalen van 4 mA en 20 mA verschaft worden om de verbonden uitrusting
te kunnen kalibreren.
µ
2000 S/cm 68° F
4-20mA 12.4mA
EXIT
ENTER
4-20mA
12.4mA
Set 4mA Pt
0
PREV.
NEXT
4-20 mA Kalibreren
4-20mA 12.4mA
4-20mA
Set 20mA Pt
0
Calibrate 4-20mA
4-20 mA 20 mA instellen
EXIT
Calibrate 4-20mA
4mA Output
EXIT
Calibrate 4-20mA
20mA Output

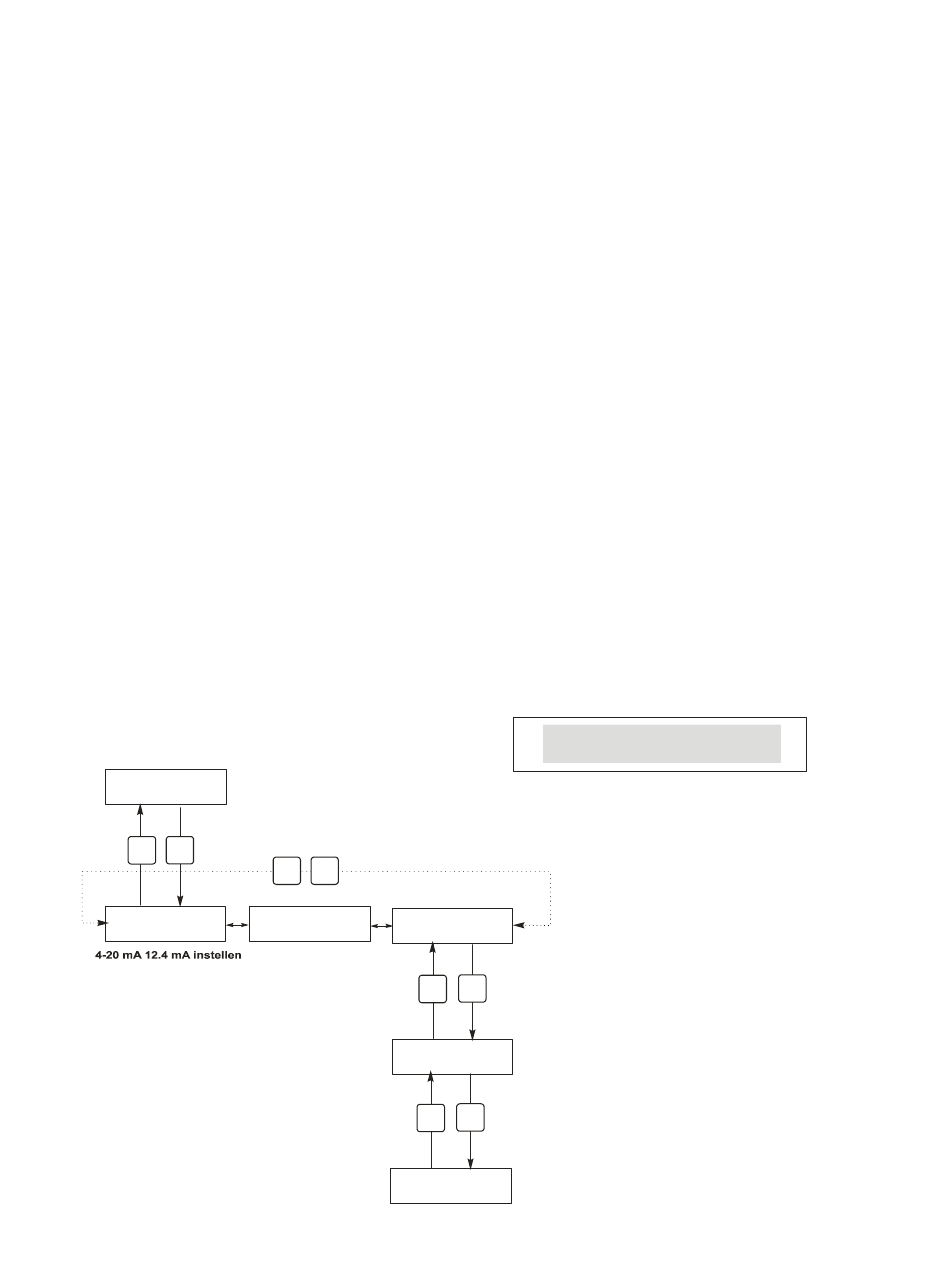

Figuur 12 Menu "4-20 mA"
4-20mA Menu
4-20 mA is alleen zichtbaar als
apparatuur (hardware) van 4-20
mA is geïnstalleerd
12.4mA
ENTER
Kalibreren 4mA-uitgang
ENTER
Kalibreren 20mA-uitgang
32
