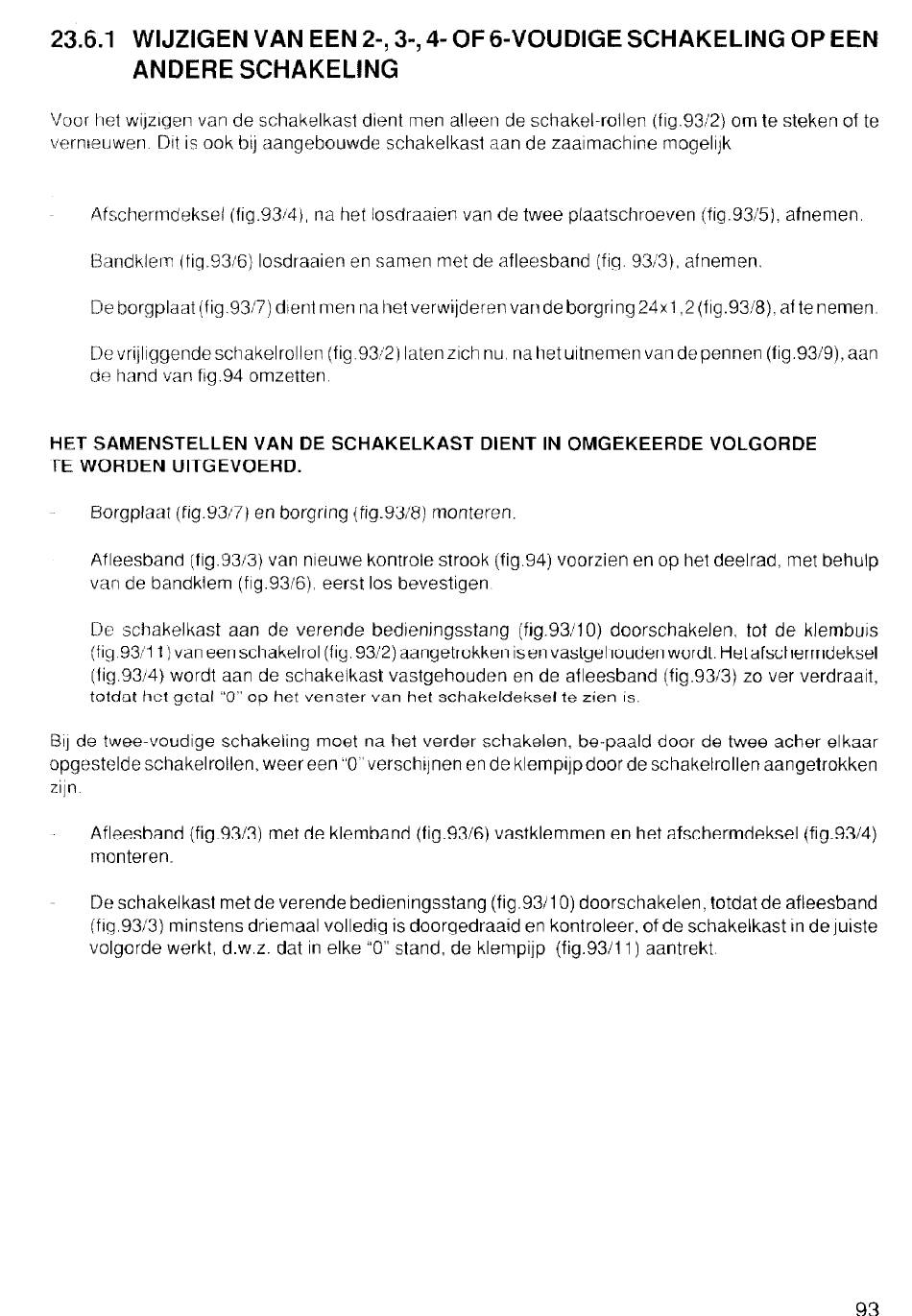

23.6.1 WIJZIGEN VAN EEN 2-, 3-, 4- OF 6-VOUDIGE SCHAKELING
OP EEN
ANDERE SCHAKELING
?jc)or tlt:t wilrqen van de schakelkast dient men alleen de schake-rollen
(fig 93iZj om te steken of te
vernleuwerl
DG is ook bit aangebouwde schakelkast aan de zaaimachine rnogehjk
Afxhcrrndeksel
(fig.934), na het iosdraaien van de twee plaatschroeven (fig.93/'5), afnemen
RandkIen- (tig.93/6) losdraaien en samen met de afleesbanc (fig. 93/3). afnemen.
L:Je borgplaat (flg 9317) dient men na hetverwijderen van de borgring 24~1.2 (fig.93/8). af te nemen
Lit? vrrjliqgende schakelrollen (flg 93,2) latenzich nu na het uitnemcn van depennen (fig.93/9), aan
dt? band van tig 94 ornzetten
HET SAMENSTELLEN
VAN DE SCHAKELKAST
DIENT IN OMGEKEERDE VOLGORDE
TE WORDEN UITGEVOERD.
Borgplast (fig.9317) en borgring (flg.93/'8) monteren
Afleesband (flg.93/3) van nieuwe kontrole strook (fig 94) voorzien en op het deelrad, met behulp
van de bandklem (fig.93/6), eerst los bevestigen
schakelkast aan de verende bedreningsstang
(frg.93110) doorschakelen,
tot de klembuis
93! lt ) van een schakelrol (fis. 93!2) aangetrokken Isen vastgehouden wordt. Het afschermdeksel
(fiq.93/4) wordt aan de schakelkasl vastgehouden en de afleesband
totdat
Ixt
getal
"0" op het venster
van
het
schakeldeksel
te zien
IS
(fig.9313) 20 ver verdraait,
ßy de twee-voudige schakeling moet na het verder schakelen. be-paald door de twee acher elkaar
opgestelde schakelrollen, weer een "0 'verschtjnen en de klempqpdoor de schaketrollen aangetrokken
Afleesband (fig 93/3) met de klemband (fig.9316) vastklemmen en het afschermdeksel (fig.9314)
monteren
De schakelkast met de verende bedieningsstang (fig.93/10) doorschakelen, totdat de afleesband
!fig.93/3) minstens dnemaal volledig is doorgedraaid en kontroleer. of de schakelkast In de julste
volgorde werkt, d.w z. dat in elke "0" stand, de klempijp (fig.9311 1) aantrekt
93
