Montagehandleiding ECblue
5.2

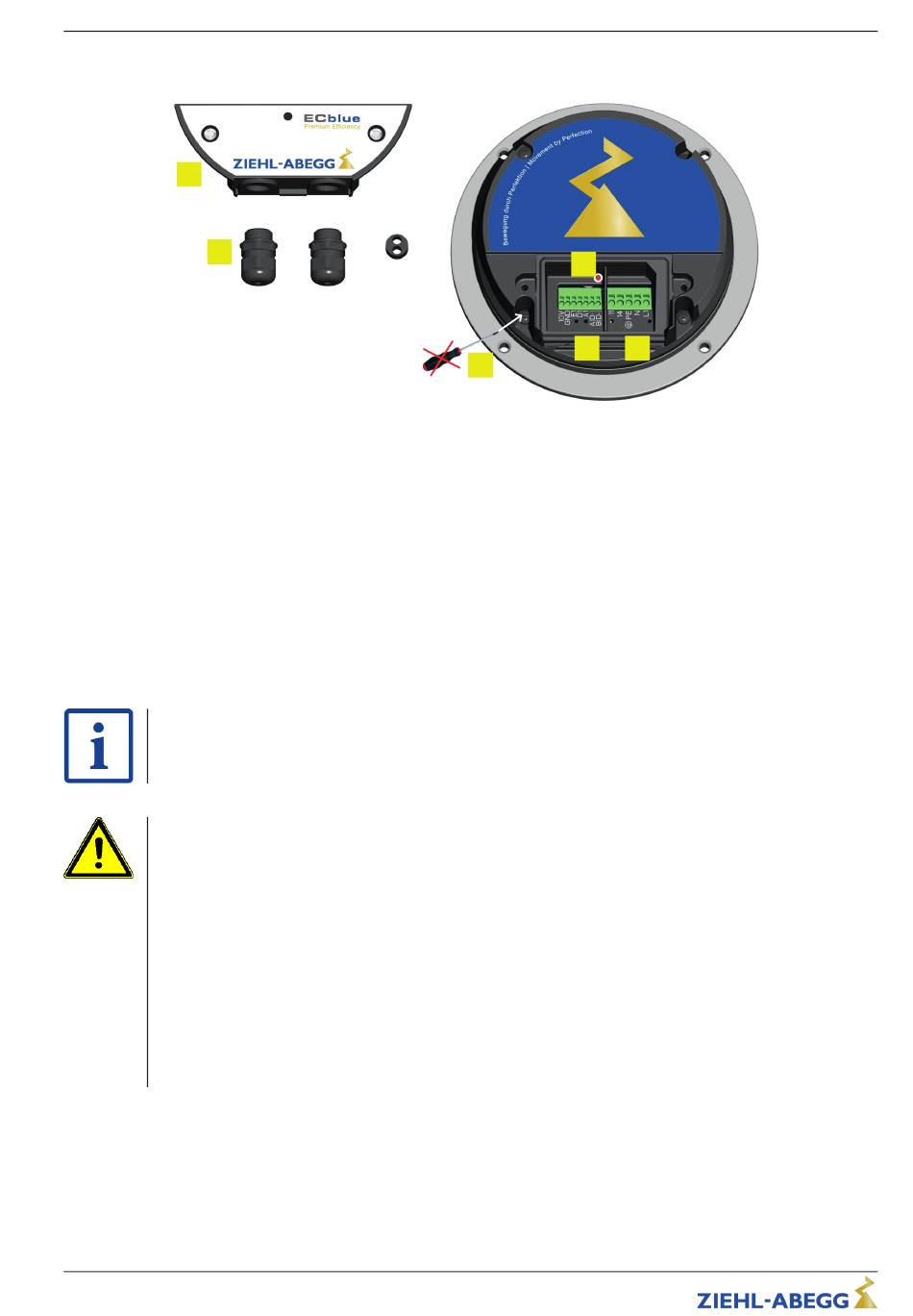

Uitvoering zonder aansluitleidingen
1
2
1 Afsluitdeksel voor aansluitruimte
2 Kabelschroefverbindingen (2 x M16x1,5)
afdichtinzet met twee boringen 5 mm voor twee leidingen, desgewenst toepasbaar
3 Veiligheidsschroeven niet van behuizing losmaken!
4 Aansluiting besturing
5 Aansluiting van alarmrelais en voeding
6 Status LED
Aanpak:
1. Voor de aansluiting het deksel van de aansluitruimte verwijderen.
2. In de leveringstoestand zijn beide kabelinvoerpunten gesloten.
– Kabelschroefverbinding indraaien tot de sluiting openbreekt.
– Niet benodigde invoerpunten moeten gesloten zijn!
3. Leidingen vakkundig invoeren, aansluiten en dichtheid van de kabelschroefverbindingen
controleren.
4. Voor de ingebruikname aansluitdeksel weer zorgvuldig op de juiste stand brengen.
Informatie
De pakking in het einddeksel kan na verloop van tijd de contour van de behuizing aannemen.
Monteer daarom het deksel weer op dezelfde motor als van welke het werd verwijderd om een
maximale dichtheid te bereiken.
Opgelet!
In de aansluitruimte van de controller kunnen temperaturen tot 80 °C optreden.
•
•
Voor de aansluiting moeten warmtebestendige leidingen of alternatief siliconen slangen worden
gebruikt.
Gebruik alleen leidingen die een permanente dichtheid in kabelschroefverbindingen verzekeren
•
(drukvast, stabiel in vorm, centrische, ronde mantel; bijv. door middel van wig vulling)! Leidingen
met vulfleece zijn niet toegestaan omdat hier vocht kan binnentreden door de capillaire werking!
Hier invoeren van twee leidingen door een kabelschroefverbinding is alleen toegestaan in
•
combinatie met een afdichtinzet voor twee leidingen.
•
Bij gebruik van de afdichtinzet voor twee leidingen is het niet toegestaan de desbetreffende
kabelschroefverbinding met slechts een leiding te gebruiken!
Let er absoluut op dat er geen verbinding kan ontstaan tussen de diverse aansluitingen (bijv. door
•
splitsing of losse aansluitdraden).
Montageresten en vreemde voorwerpen mogen niet in het inwendige achterblijven!
•
L-BAL-F055D-NL 2021/51 Index 006
6
4
3
Art.-nr.
17/56
Elektrische installatie
5
29.08.2013
v_anchluss_ecblue_B.vsd
