VACON · 102
6

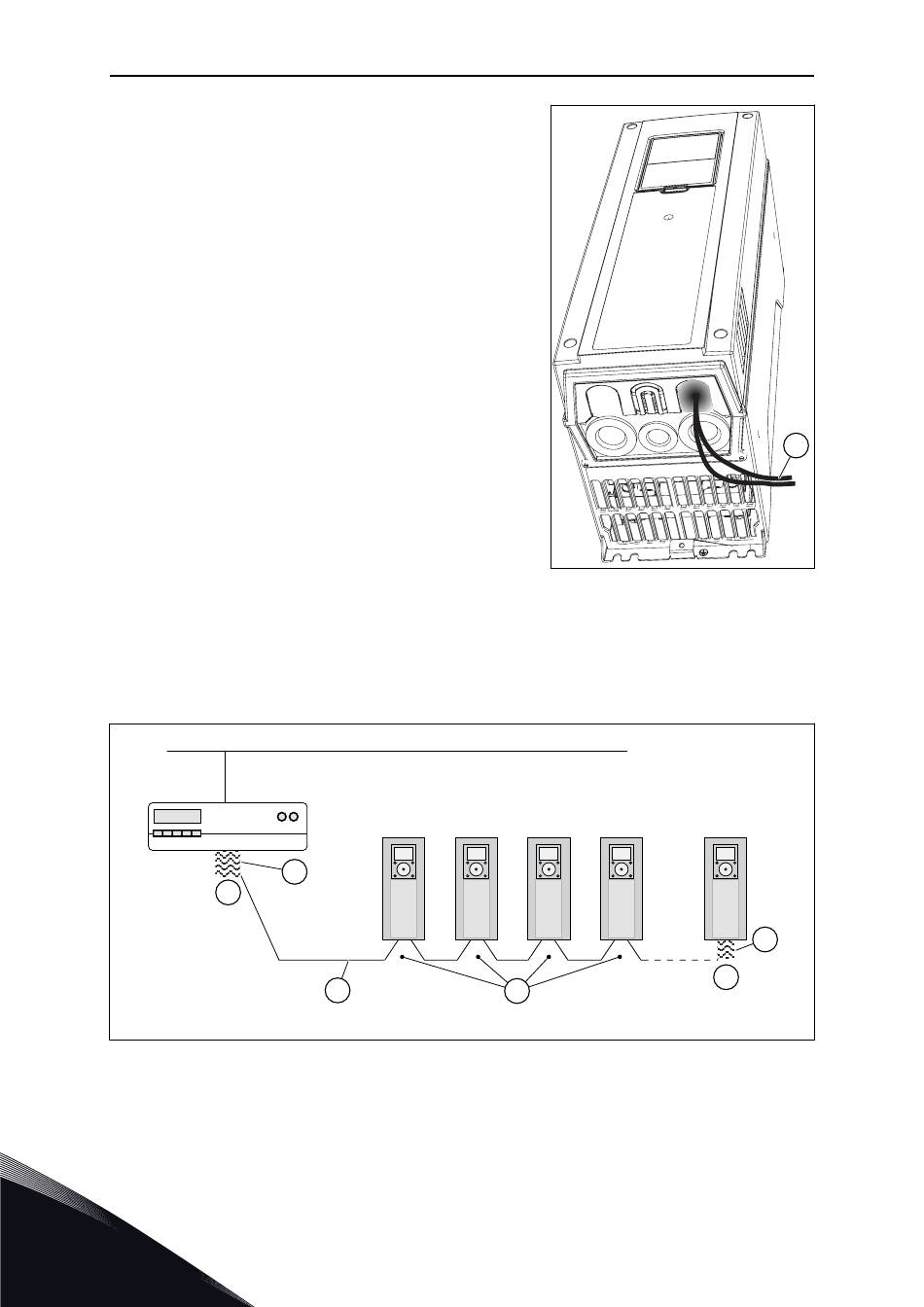

Plaats de kap van de frequentieregelaar terug.
Trek de RS485-kabels opzij.
a) Zorg dat de afstand van ethernet-, I/O- en
veldbuskabels tot de motorkabel minstens 30
cm bedraagt (11,81 inch).
b) Houd de veldbuskabels zo ver mogelijk weg van
de motorkabels.
7
Schakel de busafsluiting in op zowel het eerste als
het laatste apparaat op de veldbuslijn. We raden
aan om het eerste apparaat op de veldbuslijn
master te maken.
A
A. De afsluiting is geactiveerd
B. De afsluiting is gedeactiveerd
6
D
E
A. Veldbuskabels
B
C. De afsluiting is geactiveerd met een DIP-
switch
D. Busafsluiting. De weerstand bedraagt
220 Ω.
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
BESTURINGSUNIT
A
D
C
