Elektrische aansluiting
6.5.
Elektrische aansluiting KES
Korte omschrijving
Technische gegevens
36

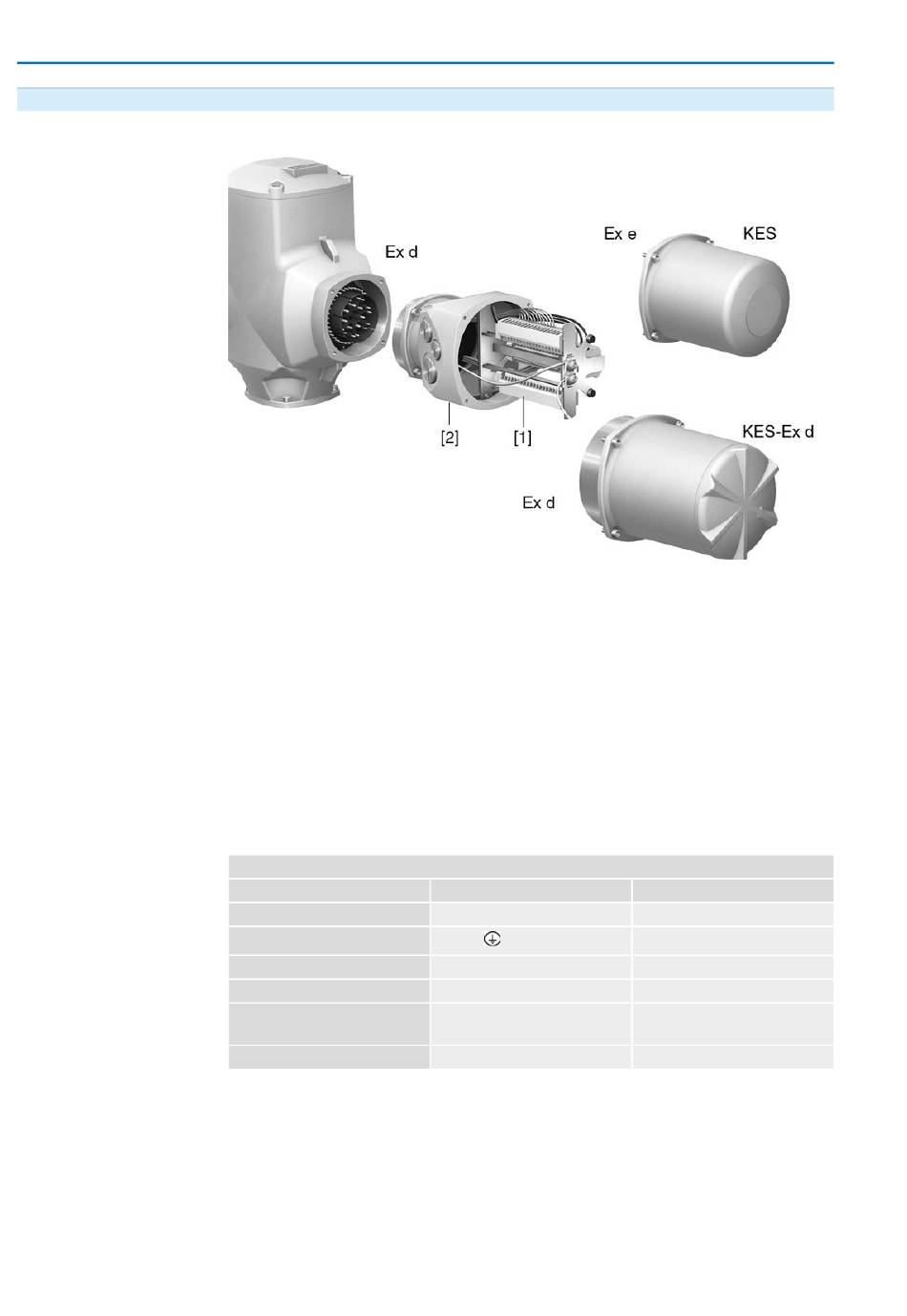

Afbeelding 31: Elektrische aansluiting KES
[1]
Serieklemmen
[2]
Aansluittussenstuk
Plug-in elektrische aansluiting KES met serieklemmen voor vermogens- en
stuursignaalcontacten.
Kabelinvoer via het aansluittussenstuk. Deksel in uitvoering KES-e voor aansluitruimte
in de uitvoering beschermingswijze Ex e (verhoogde veiligheid). Deksel in uitvoering
KES-Ex d voor aansluitruimte in de uitvoering beschermingswijze Ex d (drukvast
omhulsel).
De stekkerverbinding wordt via het aansluittussenstuk uitgevoerd. Ten behoeve van
het aansluiten van de kabels hoeft alleen het deksel te worden weggenomen, het
aansluittussenstuk blijft daarbij op het toestel. De drukvaste binnenruimte van het
aangesloten toestel blijft daardoor gesloten.
Tabel 18:
Elektrische aansluiting KES
Aantal contacten max.
Benamingen
Aansluitspanning max.
Nominale stroom max.
Manier van aansluiten op de zijde
van de klant
Doorsnede aansluiting max.
SAEx 07.2 – SAEx 16.2 / SAREx 07.2 – SAREx 16.2
Vermogenscontacten
3 + aardedraad op het tussenstuk
U, V, W,
(PE)
750 V
25 A
Schroefaansluiting
PE = Ringtong/klembeugel
2
2
6 mm
/10 mm
AMBExC 01.1
Stuursignaalcontacten
50
1 tot 50
250 V
10 A
Trekveer,
schroefaansluiting (als optie)
2
2
2,5 mm
flexibel, 4 mm
massief
