S
AGGREGATBESKRIVNING
3
AGGREGATBESKRIVNING
3.1
AGGREGATETS FUNKTION

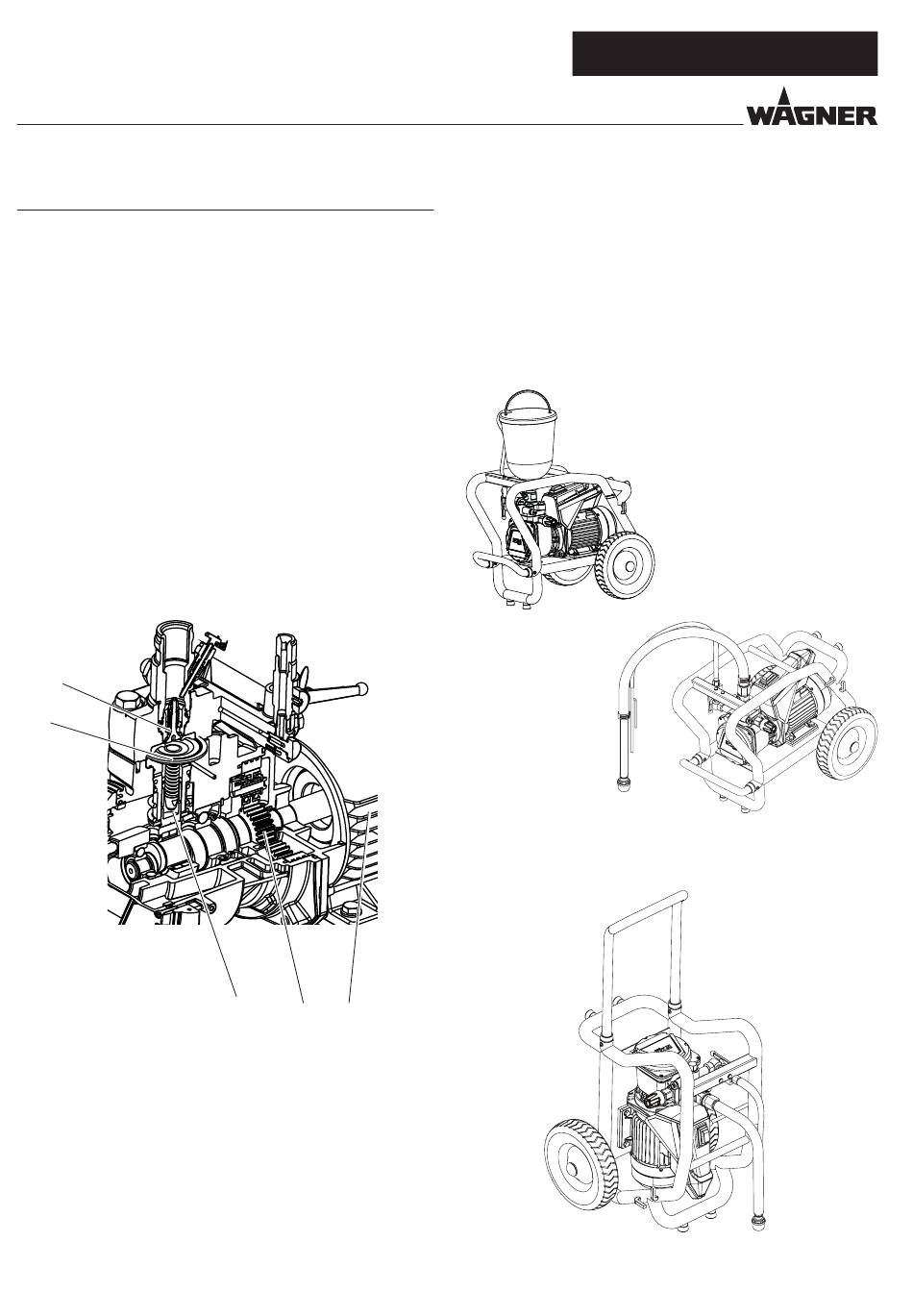

Den tekniska uppbyggnaden beskrivs kortfattat för en bättre
förståelse av funktionen:
Super Finish 23 CR är en elektriskt driven högtrycksenhet.
El-motorn (1) driver hydraulpumpen via en planetväxellåda
(2). En kolv (3) rör sig upp och ner och därmed transporteras
hydraulolja under membranet (4), som därefter rör sig.
I detalj: Genom membranets nedåtgående rörelse öppnar
tallriks-inloppsventilen (5) automatiskt och sprutmaterial
sugs in. Vid membranets uppåtgående rörelse trycks
sprutmaterialet ihop och kul-utloppsventilen öppnar då,
medan inloppsventilen är stängd.
Sprutmaterialet
rinner
högtrycksslangen till pistolen.
Tryckreglerventilen begränsar det inställda trycket i
hydraulsystemet och därmed även trycket på sprutmaterialet.
En tryckändring vid användning av samma munstycke leder
även till ändrad mängd finfördelad färg.
5
4
86
under
högt
tryck
3
2
1
3.2
TVÅLÄGESDRIFT
Super Finish 23 CR kan drivas både horisontellt och vertikalt.
a) Horisontaldrift:
Vid användning av överbehållare eller för direktuppsugning
med ett flexibelt sugsystem.
genom
b) Vertikaldrift:
För direktuppsugning med ett stelt sugsystem.
Super Finish 23 CR
