DESCRIÇÃO DO APARELHO
3.1
FUNCIONAMENTO DO APARELHO

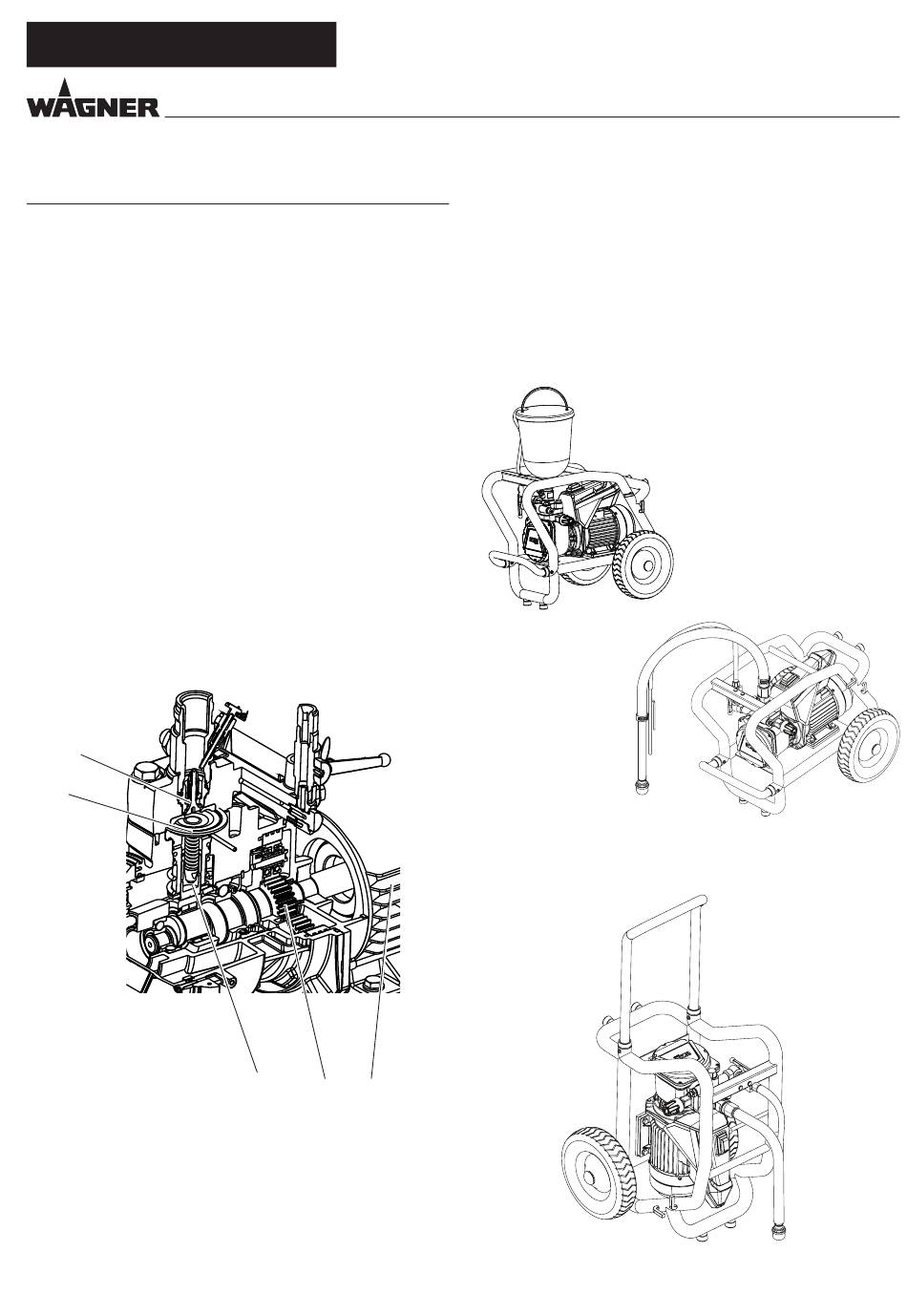

Seguidamente apresenta-se uma breve descrição dos
elementos técnicos para uma melhor compreensão do seu
funcionamento:
Super Finish 23 CR é um aparelho de alta pressão de
funcionamento elétrico. O motor elétrico (1) aciona a bomba
hidráulica através de engrenagens planetárias (2). Um pistão
(3) é movimentado para cima e para baixo, transportando
óleo hidráulico por baixo da membrana (4), que então se
movimenta.
Em pormenor: A válvula de alimentação de disco (5) é aberta
de forma autónoma através do movimento descendente da
membrana. Durante o movimento ascendente da membrana,
o material de revestimento é deslocado e a válvula de saída
abre-se, enquanto a válvula de alimentação está fechada.
O material de revestimento flui sob alta pressão através do
tubo de alta pressão até à pistola.
A válvula de regulação da pressão limita a pressão no circuito
do lubrificante hidráulico e também a pressão do material de
revestimento. Uma alteração na pressão durante a utilização
da mesma agulheta leva, também, a uma alteração da
quantidade de tinta pulverizada.
5
4
3
2
1
3.2
OPERAÇÃO EM DUAS POSIÇÕES
O Super Finish 23 CR pode ser operado tanto horizontal,
quanto verticalmente.
(a) Operação horizontal:
Para utilização com um tanque superior ou para sucção
direta com um sistema de sucção flexível.
b) Operação vertical:
Para a admissão direta com um sistema de admissão rígido.
P
