5.7

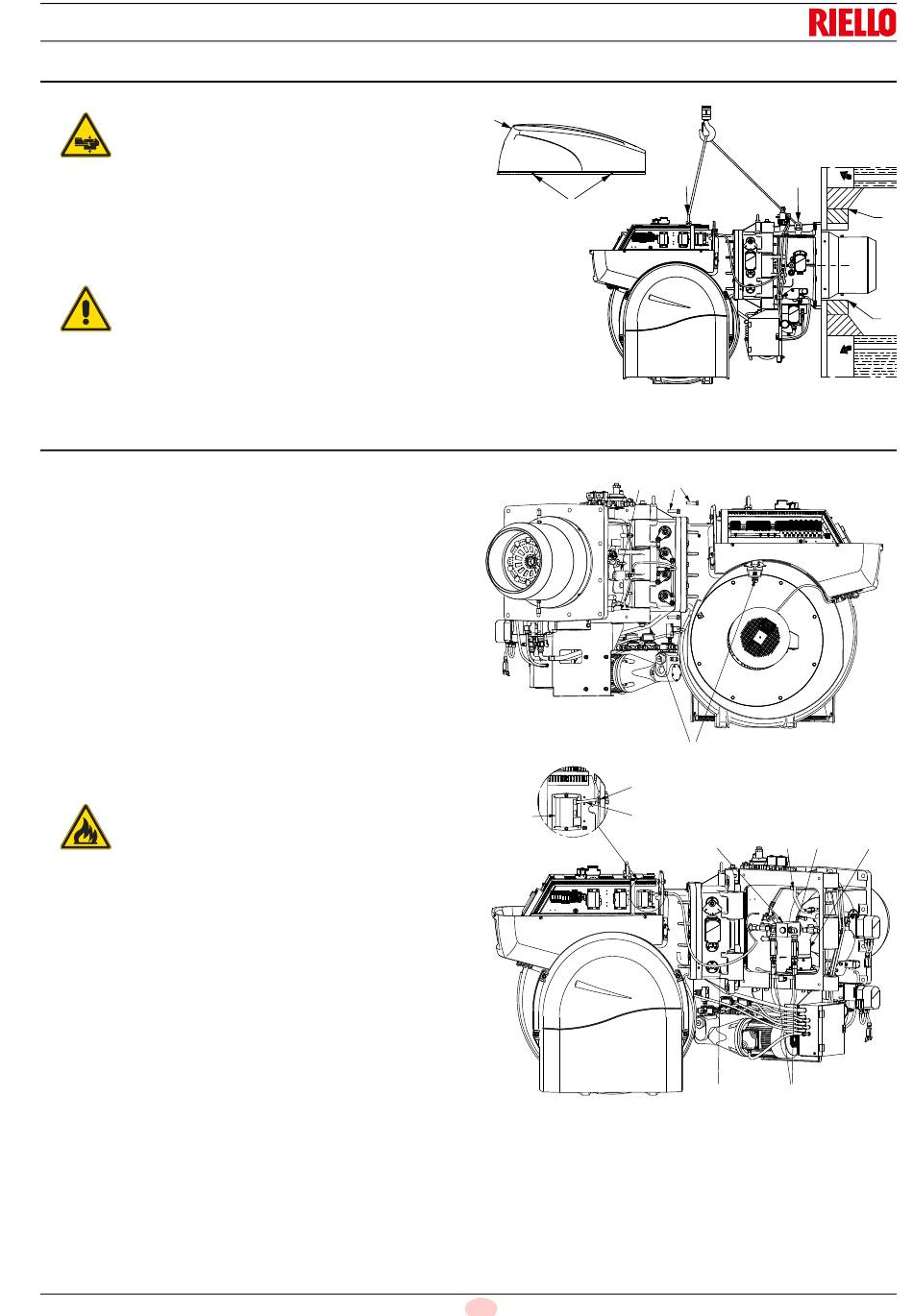

Bevestiging van de brander op de ketel
Zorg voor een geschikt hefsysteem dat u aan de
ringen 3)(Afb. 13) vastmaakt.
Schuif de bijgeleverde thermische afscherming op de mon-
ding 4).
Schuif de gehele brander op de eerder voorziene brander-
boring, zoals uitgelegd op Afb. 12, en bevestig met de bijge-
leverde schroeven.
De dichting brander-ketel moet hermetisch
zijn.
OPGELET
5.8
Toegang tot de binnenkant van de kop
Ga als volgt te werk om de binnenkant van de branderkop te be-
reiken (Afb. 14):
koppel het stopcontact van de unit aftakking 1) en van de
fotocel QRI 2) los;
koppel de stopcontacten van de servomotoren los;
verwijder de branderkap;
koppel de kabel van de elektrode 12) los van de transforma-
tor 13) en trek hem uit door de verbinding 14) los te schroe-
ven;
schroef de 4 bevestigingsschroeven van de mof 4) los;
open de brander op het scharnier;
maak de kabel van de elektrode van de ontstekingsvlam 5)
los;
maak de verbinding van de ontstekingsvlam 6) los;
koppel de leidingen van de stookolie 7) los;
draai de blokkeerschroef 9) van de olielans 10) los;
verwijder de olielans 10) van de verbrandingskop 11);
trek de branderkop 11) uit de mof.
..
Let op: tijdens het losschroeven kan er brandstof
lekken.
Installatie
8
7
13
19
NL
3
20125162
2
4
1
14
12
10
5
20125163
1
3
2
4
5
1
6
9
11
7
Afb. 14
20124045
