3
Az egység működése
3.1
Áttekintés
1
Csővágó
2
Menetvágó pofák
3
Belső sorjázó
4
Szerszámszán
5
Olajleeresztő csavar
6
Előtoló kézikerék
7
Túlterhelés védőkapcsoló
7a Sebességváltó kapcsoló (csak 4SE)
8
Központosító tokmány
9
Befogótokmány
10 Menetvágó fej
3.2
A gép működésének leírása
A SUPERTRONIC 3 – 4 - SE menetvágó gép menetet vág olyan munkadarabokra mint például
csövek vagy rudak.
A gép részei a következők:
-
egy hajtómotor, amely a központosított tokmányt forgatja
-
egy befogótokmány a munkadarab rögzítéséhez
-
egy csővágó a munkadarab megfelelő hosszúságúra vágásához
-
egy belső sorjázó
-
egy menetvágó fej, amely menetet vág a munkadarabra
-
egy kenést és hűtést szolgáló olajszivattyú, menetvágó olajjal
-
egy szerszámszán mindkét oldalon fogazott előtolóval
-
egy forgács- és olajgyűjtő teknő
-
egy biztonsági pedal
-
egy szabadonfutás-gátló
4
Üzemeltetési előkészületek
4.1
A menetvágó gép szállítása
A gép felemeléséhez hajlítsa be a térdét, hogy az emeléssel ne terhelje túl a hátát.
Súly > 35 kg 2 ember!
Rögzítse a szerszámszánt, hogy a gép szállítása közben ne mozdulhasson el. Feleme-
léshez a talpánál fogva biztonságosan tartsa. Szállítás közben ne a központosító to-
kmánynál vagy a belső sorjázónál fogva tartsa!
Ha szállítás közben van még menetvágó olaj a gépben, a rezgés miatt az könnyen a
ruhájára fröccsenhet!
A gép a felületére került menetvágó olajtól síkossá válik. Ügyeljen arra, hogy emelés
közben ki ne csússzon a kezéből!
4.2
A gép beállítása

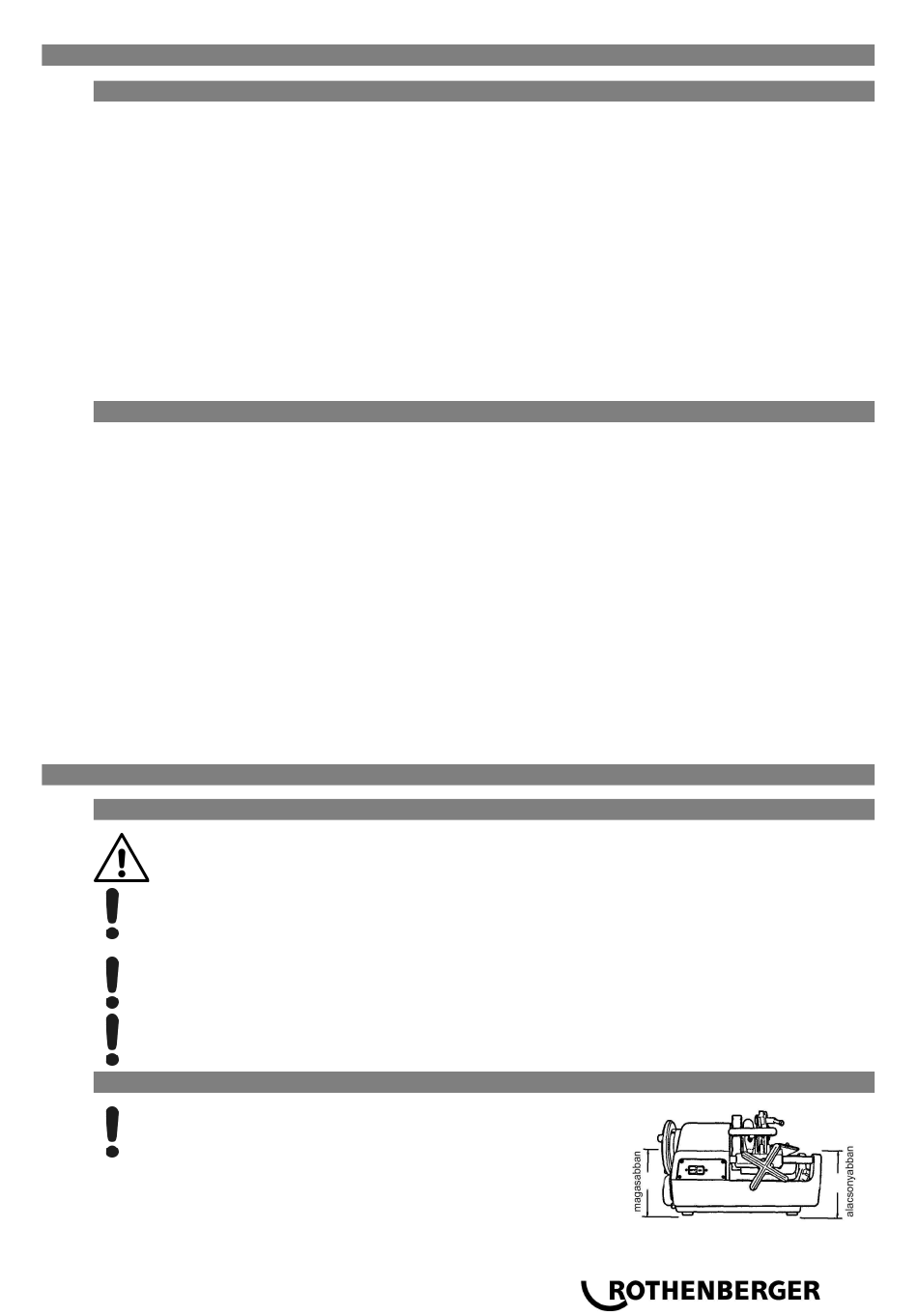

Száraz helyre tegye a gépet! Száraz,résektől mentes
felületre vagy lapos munkapadra helyezze. A központosító
tokmánynak a gép többi részénél magasabban kell lennie,
hogy a menetvágó olaj a megmunkálás alatt lévő csövön
keresztül ne folyhasson ki a padlózatra! A munkaterületet
úgy alakítsa ki, hogy a gép körül elegendő szabad hely
legyen!
11 T-fogantyú
12 Beállító csap (ezüst)
13 Beállító csap (fekete)
14 A menethossz beállítása
15 Profiltest
16 Profilcsap
17 Fix állítás karja - test
18 Fix állítás karja - feszítőgomb
19 Bütykös tárcsa
20 Beállító blokk
MAGYAR
(A)
207
