Přesuňte řezák trubek nahoru, aby nezavazel. Otáčejte ručním kolečkem podavače ve
směru hodinových ručiček tak, aby byl řezák trubek umístěn do požadované pozice pro
řezání.
Sklopte řezák trubek k obráběnému dílu a stiskněte tlačítko ON (ZAPNOUT) nebo
sešlápněte pedál.
Intenzivně otáčejte rukojetí řezáku trubek ve směru hodinových ruček a začněte díl
opracovávat.
Obraťte řezák dolů a pokračujte směrem zpět.
Neshromažďujte opracované trubky ve žlabu! Ihned po opracování je dejte mimo žlab!
5.3
Vystružování obráběných kusů
Břitová destička vnitřního odstraňovače ostřin je velmi ostrá! Nedotýkejte se jí holýma
rukama! Nebezpečí úrazu!
Vnitřní odstraňovač ostřin vytáhněte směrem k sobě.
Otáčejte ručním kolečkem podavače ve směru hodinových ručiček a pro vystružování
zlehka přitlačte břit nože výstružníku proti vnitřní straně potrubí.
Otáčejte dále rukojetí a pro vystružování zlehka přitlačte břit nože výstružníku proti vnitřní
straně potrubí.
5.4
Demontáž a montáž závitořezných čelistí z/do závitořezné hlavy
Používejte rukavice, abyste se nepořezali o závitořezné čelisti!
5.4.1
Automatická závitová hlava
Demontáž:
Přetáhněte zajišťovací páku do pozice "A".
Nasaďte kolík selektoru (stříbrná barva) do bloku selektoru.
Vyjměte závitovou hlavu ze stroje a sejměte závitové čelisti č. 1 až 4 (4SE: č. 1 až 5).
Montáž:
Přetáhněte zajišťovací páku do pozice "A".
Nasaďte kolík selektoru (stříbrná barva) do bloku selektoru.
Nasaďte závitové čelisti se stejným číslem jako na dané závitové hlavě a nechejte je
slyšitelně zaklapnout.
Slide vačkový kotouč směrem k C, dokud se cvaknutím je slyšet z blokovací páky.

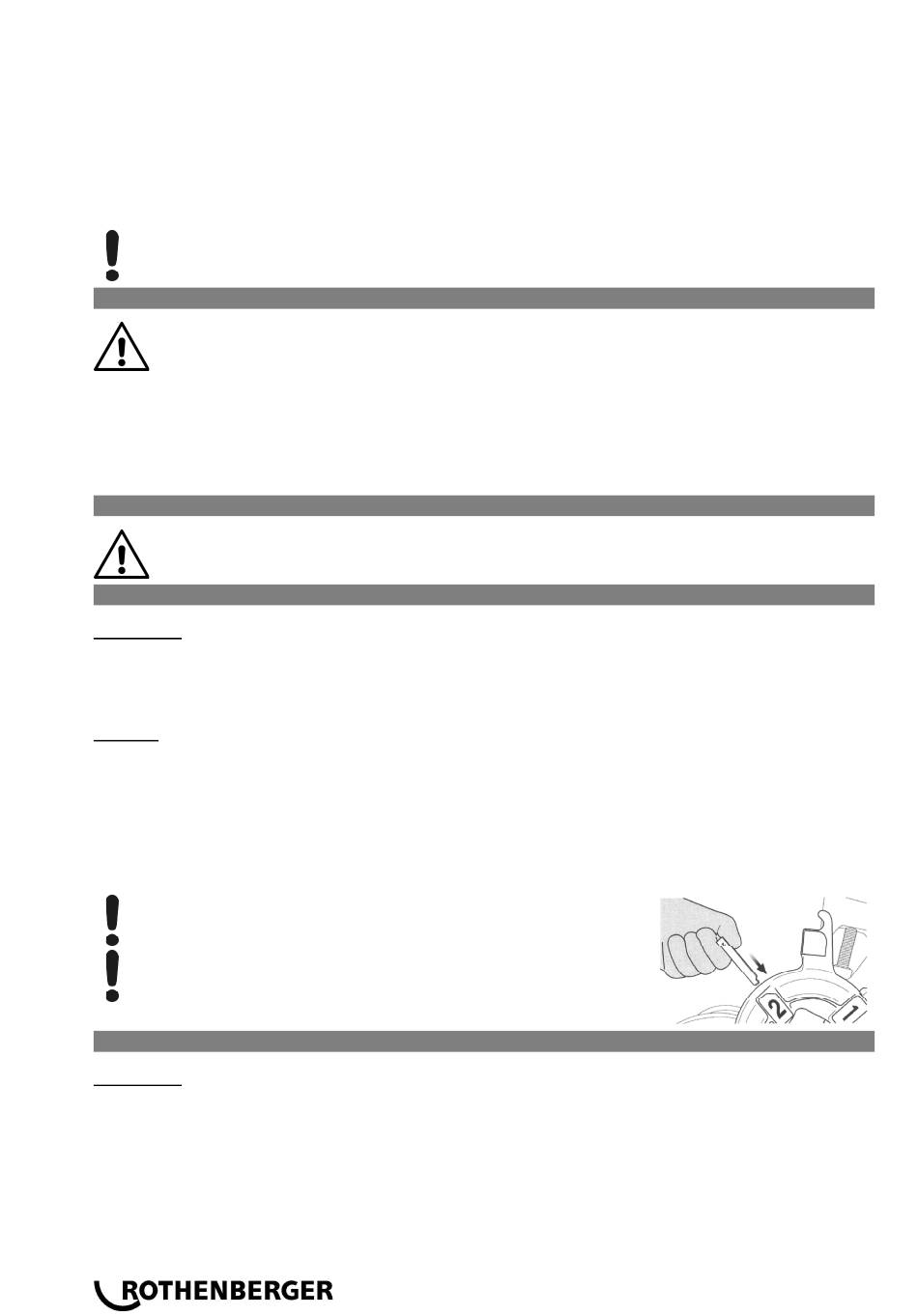

Ujistěte se, že jsou čísla na závitové hlavě a závitové čelisti na stejné straně.
Přesné řezání závitů je možné pouze tehdy, pokud číslo na
zářezu závitořezné hlavy odpovídá číslu na závitořezné čelisti!
Po výměně závitořezných čelistí zkontrolujte jejich zajištění! Po
výměně závitořezné hlavy nebo čelistí zkontrolujte jejich
spolehlivé usazení v nožovém suportu!
5.4.2
Standardní závitová hlava
Demontáž:
Povolte držák kruhové závitové čelisti (1), nastavte výkyvnou páku (2) do nejspodnější
polohy, pevně utáhněte držák kruhové závitové čelisti a pro vyjmutí závitových čelistí
přesuňte páku určenou k otvírání a zavírání (3) nahoru.
Vyjměte závitovou hlavu ze stroje a sejměte závitové čelisti č. 1 až 4 (4SE: č. 1 až 5).
182
ČESKY
