3.2
Popis funkce
Na závitořezném stroji SUPERTRONIC 3-4 SE se vyřezávají nebo soustruží závity na
obráběných dílech jako jsou trubky nebo tyče.
Stroj se skládá z:
-
hnacího elektromotoru, který otáčí středicím sklíčidlem
-
sklíčidla pro připevnění obráběného dílu
-
řezáku trubek pro řezání obráběného dílu do délky
-
vnitřního odstraňovače ostřin
-
závitořezné hlavy pro vytvoření závitu na obráběném dílu
-
olejového čerpadla, které pomocí závitořezného oleje promazává a chladí obráběné díly
-
nožového suportu vedeného po obou stranách ozubeným mechanismem
-
sběrného žlabu pro odřezky a olej
-
bezpečnostního pedálu
-
omezovače dobíhání motoru
4
Předprovozní přípravy
4.1
Přeprava závitořezného stroje
Při zvedání stroj upevněte za konzoly, čímž chráníte svá záda proti přetížení.
Hmotnost > 35 kg 2 lidé!
Upevněte nožový suport, aby při přepravě stroje nedošlo k jeho posunu. Při zvedání stroj
pevně přidržujte za jeho spodní část. Při přepravě stroj nedržte za středicí sklíčidlo nebo
vnitřní odstraňovač ostřin!
Pokud je stroj přepravován včetně olejové náplně, může kvůli otřesům dojít k vystříknutí
oleje na oděv!
Olej na povrchu stroje způsobuje kluzkost. Zajistěte, aby vám stroj při zvedání z rukou
nevyklouzl!
4.2

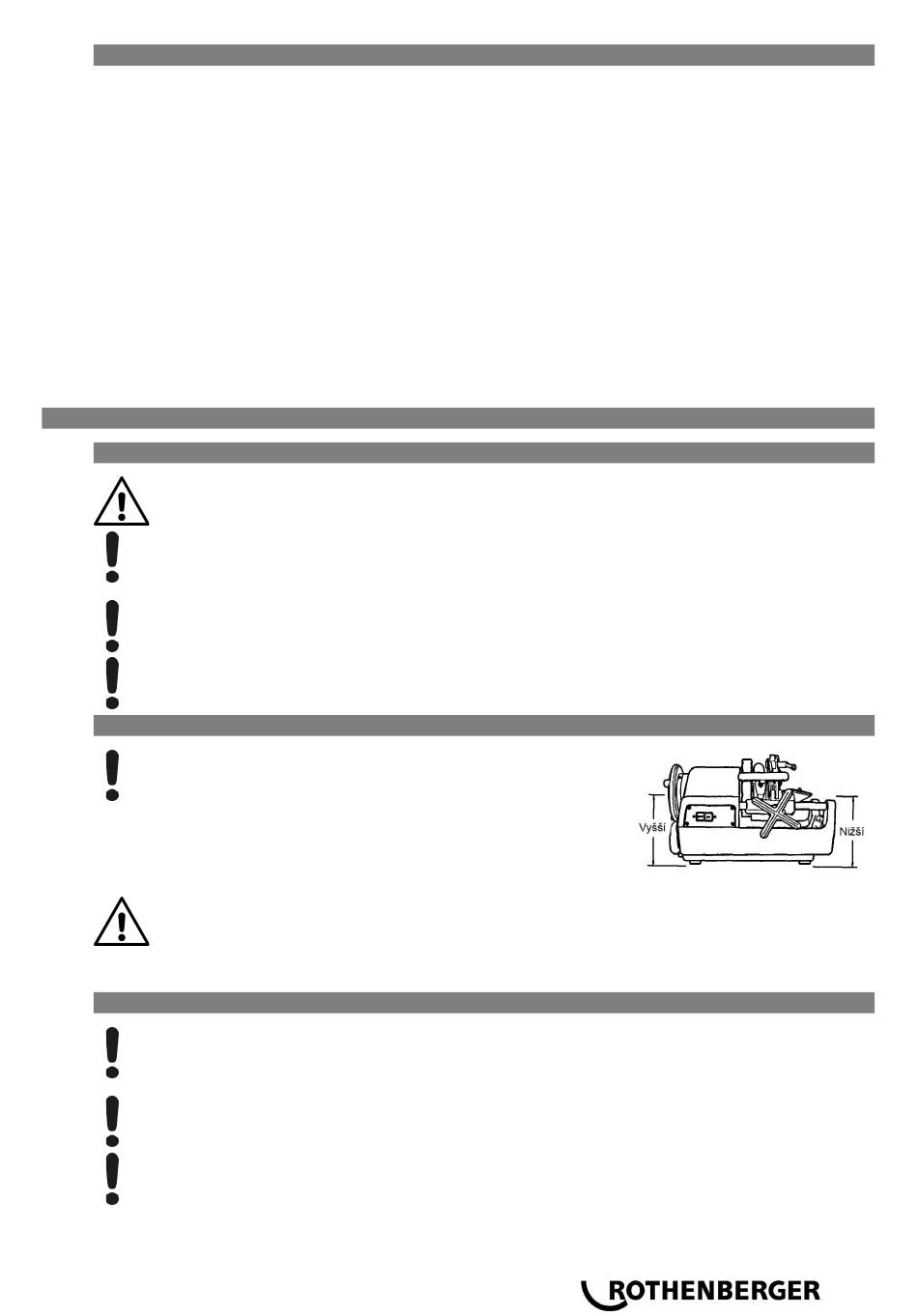

Nastavení stroje
Stroj připravte k provozu na suchém místě! Stroj umístěte
na rovný povrch bez mezer nebo na rovný ponk. Středicí
sklíčidlo musí být v porovnání s ostatními částmi stroje
umístěno výše, aby nedošlo k úniku oleje skrz obráběnou
trubku a nedošlo tak ke znečistění podlahy! Zajistěte, aby
na pracoviště a kolem stroje bylo dostatek místa!
Pokud nemáte dobrý přehled na nebezpečnou oblast obrábění stroje a obráběný kus,
musíte celkovou délku obrobku zkrátit nebo nebezpečnou oblast obrábění musíte
zabezpečit výstražnými značkami! Instalace bezpečnostních prvků musí být pevně
zajištěna. Pokud za tímto účelem použijete podpěry, musí být výškově nastavitelné,
odolné a musí být v dostatečném počtu!
4.3
Elektrické připojení
Ani stroj ani obráběné kusy nepokládejte na připojovací kabel, jinak ho můžete poškodit a
vystavit se tak prostřednictvím nechráněného kabelu bezprostřednímu zásahu elektrickým
proudem!
Nikdy se vlhkýma rukama nedotýkejte síťové zástrčky a síťového kabelu. Nebezpečí
zásahu elektrickým proudem!
Je nezbytné, aby napětí na typovém štítku stroje odpovídalo síťovému zdroji, jinak může
dojít k přehřátí stroje, vzniku kouře, požáru a následných škod! Ochrana proti úrazu
elektrickým proudem: Stroj náleží do třídy ochrany I. Nevyžaduje dodatečné uzemnění!
ČESKY
179
