8.19 Vervangen van de draadbundel van het verdeelstuk
Gereedschap en benodigdheden:
• 9/16" sleutel
• kleine bladschroevendraaier
• 7/16" sleutel of moerdraaier
1. Volg de instructies voor het vervangen van de bovenste onderdelen
in paragraaf 8.6.
2. Draai met de 9/16" sleutel of moerdraaier de twee bouten los
waarmee het verdeelstuk aan het messing frame is bevestigd
en verwijder ze
3. Open met een kleine bladschroevendraaier de twee klemmen die de
buizen met het verdeelstuk verbinden, waarbij u eerst de klem opent
die zich het dichtst bij het metalen frame bevindt.
4. Het verdeelstuk wordt aangesloten op drie solenoïden (FV - vulklep,
BV - omloopklep, en VV - ontluchtingsventiel); 1 thermistor en
1 drukomzetter. Medivance levert vervangende verdeelstukbundels,
compleet met de drie klepstelen en de T3 thermistor.
5. Maak met de 9/16" sleutel de verdeelstukbundel los van de
solenoïden door de moer op elke solenoïde te verwijderen.
Gebruik een schroevendraaier om te voorkomen dat de klepsteel
draait tijdens het verwijderen.
6. Schroef met de 7/16" sleutel de thermistor los en verwijder deze.
7. Ontkoppel de omzetter.
8. Wanneer u de verdeelstukkabelbundel terugplaatst, ziet u dat er
labels op de kabelbundel zitten waarop de solenoïden (FV, BV, VV)
staan aangegeven. Als de solenoïden zich niet in de juiste positie
bevinden, zoals afgebeeld, zal het apparaat niet goed werken
(afb. 8-62).
9. Voer een kalibratie uit (zie hoofdstuk 9).
Thermistor
Klepstelen

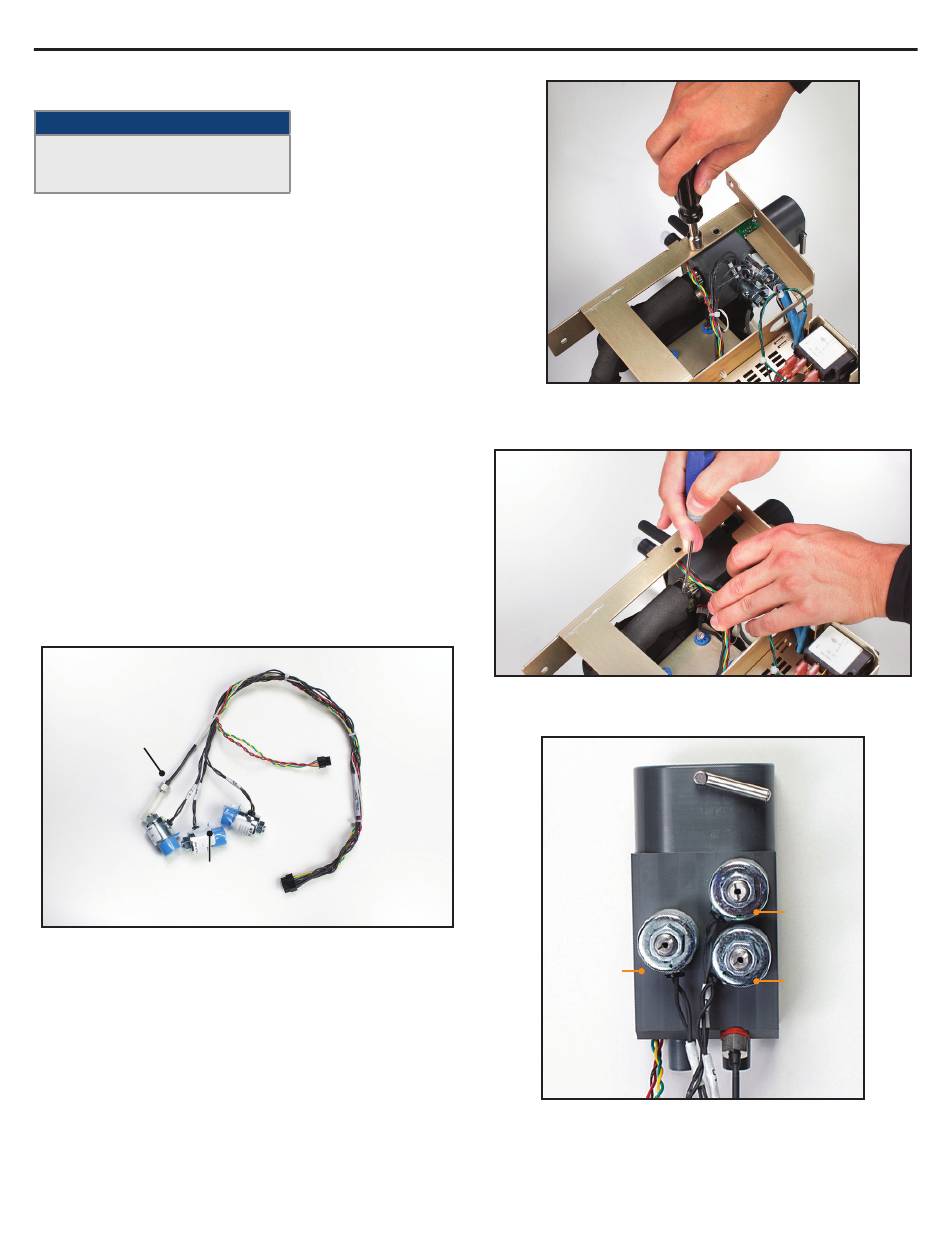

Afb. 8-59 Verdeelstukbundel (afgebeeld met beschermkappen)
36
S E R V I C E H A N D L E I D I N G
Afb. 8-60 Bouten verwijderen (stap 2)
Afb. 8-61 Klemmen openklappen (stap 3)
VV
Afb. 8-62 Verdeelstuk, weergave van de positie van de 3 solenoïden
(stap 8)
FV
BV
