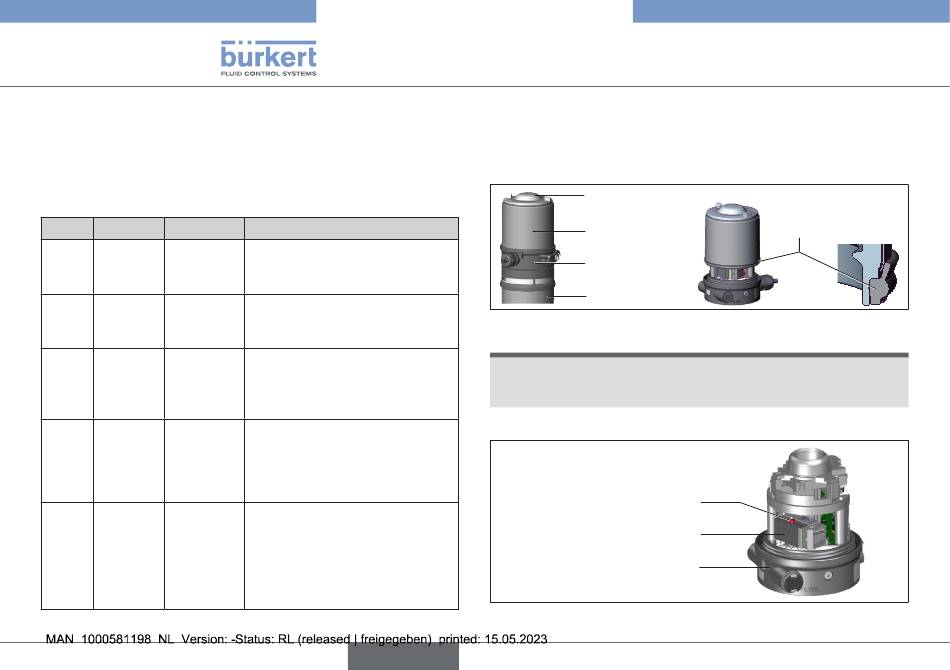

Weergaven van de NAMUR-modus
De displayelementen wisselen de kleuren in navolging van NAMUR
NE 107 af. Als meerdere apparaatstatussen tegelijk moeten worden
weergegeven, wordt bij de apparaatstatus met de hoogste prioriteit
weergegeven. De prioriteit richt zich op de mate van de afwijking
van de regelbedrijf (rode LED = uitvallen = hoogste prioriteit).
Kleur
Kleurcode Status
Rood
5
Uitval, fout
of storing
Oranje 4
Functie-
controle
Geel
3
Buiten de
specificatie
Blauw 2
Onder-
houdsbe-
hoefte
Groen 1
Diagnose
actief
Tab. 21: Beschrijving van de kleuren
86
Beschrijving
Wegens een functiestoring in
het apparaat of de rand ervan is
geen normale modus mogelijk.
Aan het apparaat wordt gewerkt,
de normale modus is daarom
tijdelijk niet mogelijk.
De omgevingsvoorwaarden
of procesvoorwaarden voor
het apparaat liggen buiten het
gespecificeerde bereik.
Het apparaat is in normale
modus, toch wordt een functie
binnenkort beperkt.
→ Apparaat wacht
Apparaat is in foutvrije modus.
Statuswijzigingen worden met
kleuren weergegeven.
M e l d i n g e n w o rd e n v i a e e n
eventueel aangesloten veldbus
gemeld.
Nederlands
Type 8691 REV.3
Bedienings- en displayelementen
11.4
Apparaat handmatig met
voorstuurventiel schakelen
Het apparaat kan met aangesloten stuurlucht handmatig met het
voorstuurventiel worden geschakeld.
Transparante kap
Huismantel
Basishuis
Aandrijving
Afbeelding 47: Apparaat openen of sluiten
LET OP
Breuk van de pneumatische verbindingspijp door draaiwerking.
▶ Bij openen of sluiten van het apparaat niet aan aandrijving
maar aan basishuis tegenhouden.
→ Huismantel linksom losschroeven.
Handmatige bediening
Voorstuurventiel
Basishuis
Afbeelding 48: Apparaat handmatig schakelen
Apparaat sluiten:
Dichting
(huismantel)
