Type 8691 REV.3
Mechanische installatie

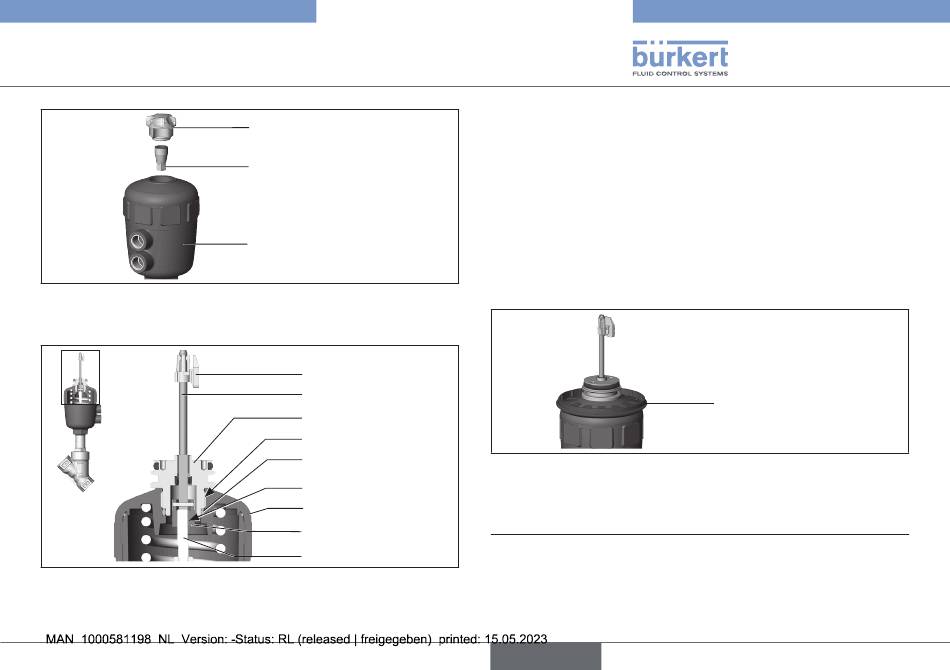

Afbeelding 12: Schakelspil monteren (1), externe stuurluchtgeleiding
→ Transparante kap van aandrijving losschroeven.
→ Positie-indicator spindel met inbussleutel losschroeven.
Afbeelding 13: Schakelspil monteren (2), externe stuurluchtgeleiding
→ O-ring naar beneden in aandrijvingdeksel drukken.
Transparante kap
Positie-indicator
Aandrijving
Puck
Schakelspil
Geleidingselement
Max. 8 Nm
O-ring
Max. 1 Nm
Aandrijvingdeksel
Kunststof deel
Spindel (aandrijving)
→ Met de hand de schakelspil (en het centraal vastgeschroefde
geleidingselement) met het kunststof deel aan de spindel van
de aandrijving schroeven en voorlopig niet vastdraaien.
→ Geleidingselement in het deksel van de aandrijving met een
nokkensleutel* inschroeven (aandraaimoment: max. 8 Nm).
→ Schakelspil aan de spindel van de aandrijving vastdraaien.
Daarvoor is aan de bovenkant een sleuf aangebracht (aandraai-
moment: max. 1 Nm).
→ Puck op schakelspil schuiven en vastklikken.
2. Apparaat monteren
Afbeelding 14: Afschermring monteren
→ Afschermring aan aandrijvingdeksel vastdraaien (alleen voor
aandrijvingsgrootte ø50 en ø63).
*Tap-Ø: 3 mm, tapafstand: 23,5 mm
