Aansluiten
7.5 Laadpunten op single-laadstation aansluiten
7.5.2
UC Masthood
Dit hoofdstuk geeft een overzicht van de aansluiting van een SICHARGE UC MastHood op een
SICHARGE UC150 laadstation.

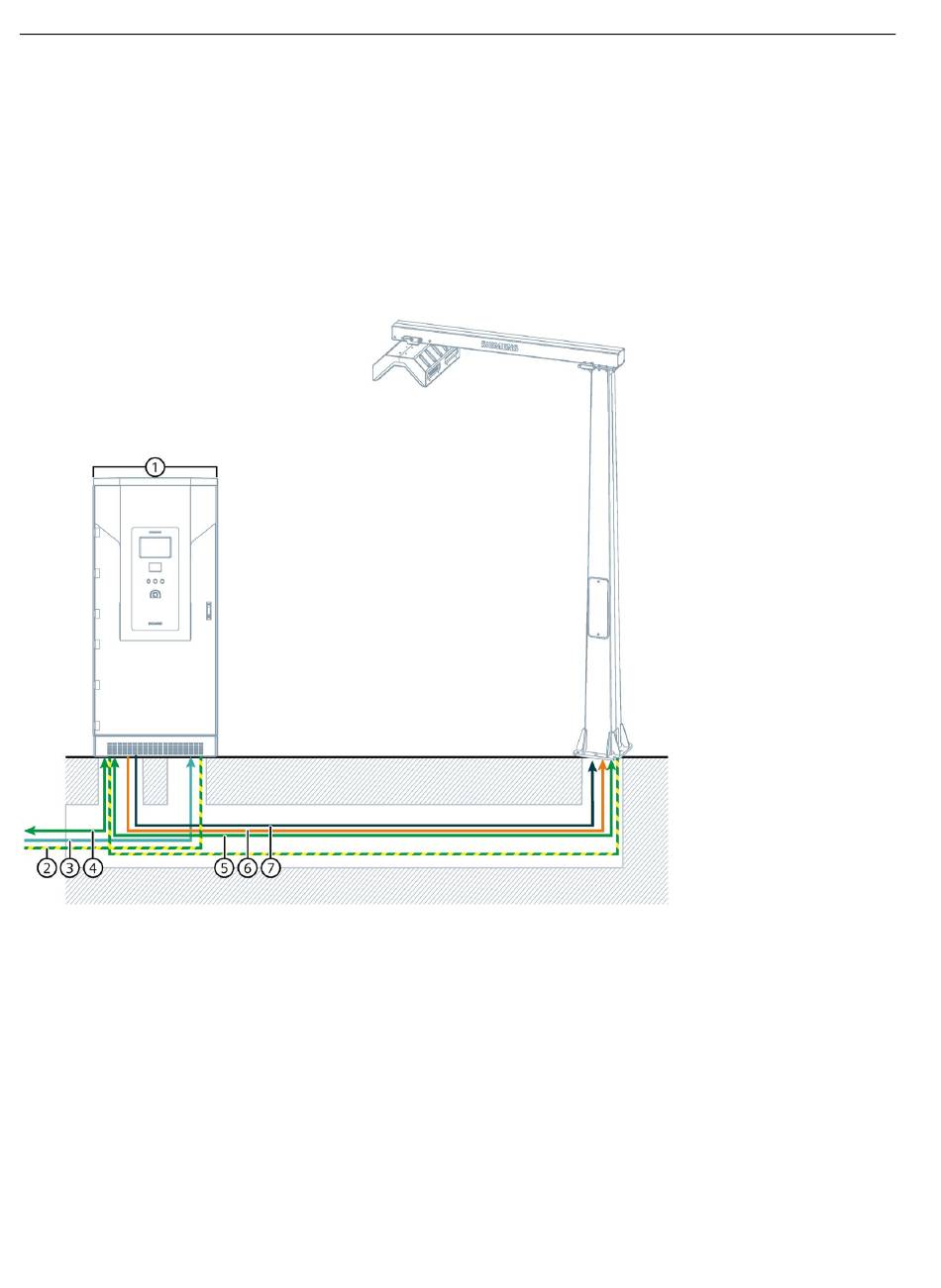

Overzicht bekabeling
Dit hoofdstuk geeft een overzicht van de aansluiting van een SICHARGE UC MastHood op een
SICHARGE UC150 laadstation.
①
UC150 laadstation
②
Veiligheidsaarddraad PE
③
AC-aansluitkabel
④
Ethernet-kabelaansluiting externe communicatie
⑤
Ethernet-aansluiting interne communicatie tussen laadstation en MastHood
⑥
AC-AUX-kabel naar het laadpunt
⑦
DC-kabel naar het laadpunt
98
SICHARGE UC 150, UC 300, UC 450, UC 600
Bedieningshandleiding, 03/2023, A5E52689064-AB
