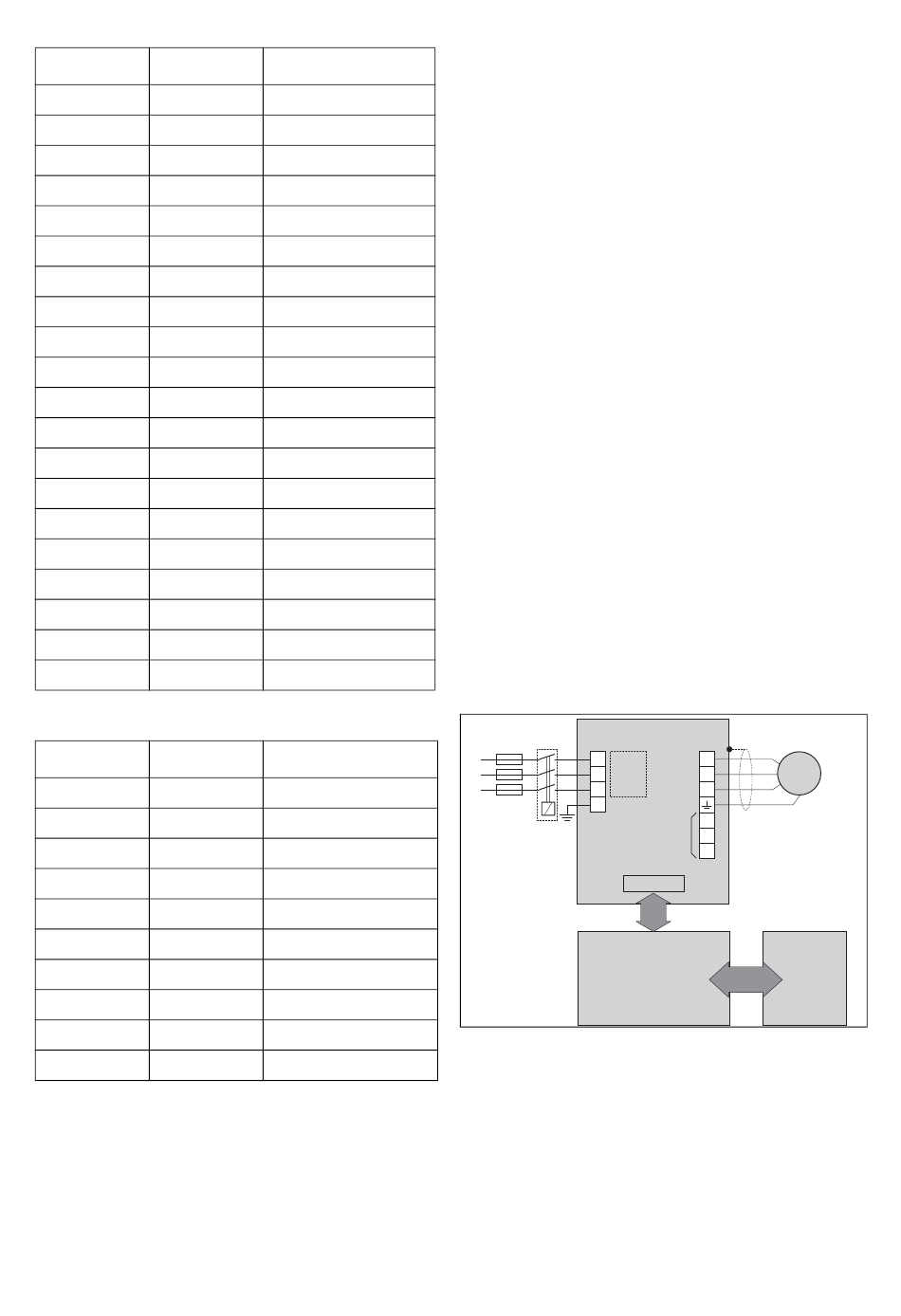

Tabel 31 Remweerstand en 500V types
500V Type
P in kW
FDU50-018
11
FDU50-026
15
FDU50-031
18,5
FDU50-037
22
FDU50-046
30
FDU50-060
37
FDU50-074
45
FDU50-090
55
FDU50-109
75
FDU50-146
90
FDU50-175
110
FDU50-210
132
FDU50-250
160
FDU50-300
200
FDU50-375
250
FDU50-500
315
FDU50-600
400
FDU50-750
500
FDU50-900
630
FDU50-1k1
710
Tabel 32 Remweerstand en 690V types
690V Type
P in kW
FDU69-120
110
FDU69-140
132
FDU69-170
160
FDU69-215
200
FDU69-270
250
FDU69-340
315
FDU69-430
400
FDU69-540
500
FDU69-645
630
FDU69-810
800
Zie ook Hoofdstuk 3.3 pag. 12.
LET OP! Hoewel de regelaar een storing in de remelek-
tronica zal detecteren wordt met klem aanbevolen
weerstanden te gebruiken met een thermische overbelas-
tingsbeveiliging, waarmee de stroomtoevoer bij
overbelasting verbroken kan worden.
76
OPTIES
R in Ohm
27
27
27
27
25
12
9,9
8,1
6,7
5,0
4,2
3,5
2,92
2,43
1,94
2x 2,92
2x 2,43
2x 1,94
3x 2,43
3x 1,94
R in Ohm
7,9
6,7
5,5
4,4
3,5
2x 5,5
2x 4,2
2x 3,5
3x 4,2
3x 3,5
De optionele rem-chopper wordt ingebouwd door de
fabrikant en moet worden gespecificeerd op het
moment dat de regelaar wordt besteld.
7.5
Relais print
Print met 7 extra relaisuitgangen. De relais print werkt
in combinatie met de hydrofoor regel, maar kan tevens
als separate optie worden gebruikt.
7.6
Uitgangsspoelen
Bij een motorkabel die langer is dan ca. 40 m voor de
FDU40-003 tot -013 en ca. 100 m voor alle andere
FDU regelaars worden aparte uitgangsspoelen aanbe-
volen. Met het oog op het snel schakelen van de
motorspanning en de capaciteit van de motorkabel,
zowel tussen de fasen als van fase naar aarde, kunnen
grote schakelstromen over grote motorkabellengten
worden gegenereerd. Uitgangsspoelen voorkomen dat
de regelaar wordt uitgeschakeld (trip) en moeten zo
dicht mogelijk bij de regelaar worden geïnstalleerd.
7.7
Overspanningsclamp
In combinatie met uitgangsspoelen wordt het uitgangs-
spanning begrensd tot +100VDC boven de momen-
tane DC-spanning en wordt de stijgsnelheid begrensd
tot 500V/µs.
7.8
Seriële communicatie, Fieldbus
Er bestaan verscheidene optionele printen voor seriële
communicatie afhankelijk van het bus-systeem. Zie
Fig. 79 voor de aansluiting van de seriële verbinding.
RFI
L1
Filter
L2
L3
PE
Opties
Optiekaart:
Seriële Communicatie
(06-F36)
Fig. 79 Aansluiting van een seriële verbinding.
Er zijn optionele printen voor verscheidene bussyste-
men leverbaar: RS485, Profibus etc. Zie § 5.3.30, pag.
36.
FDU
U
3~
3~
V
M
M
W
Rem-
-
chopper-
+
optie
R
PC/PLC
