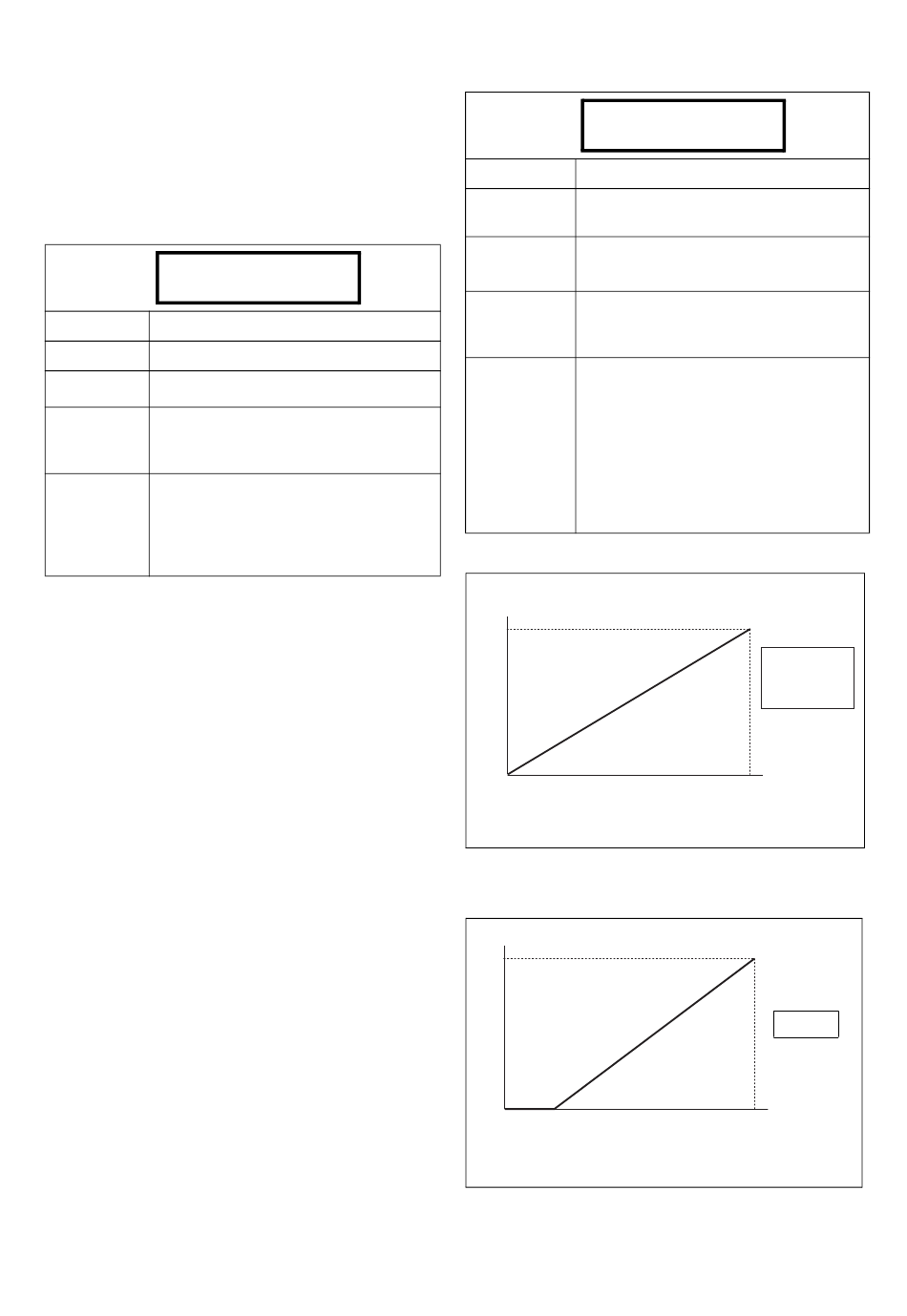

5.5
I/O [400]
Hoofdmenu met alle instellingen van de standaard
ingangen en uitgangen van de regelaar
5.5.1 Analoge ingangen [410]
Submenu met alle instellingen voor de analoge ingan-
gen.
5.5.2 AnIn1 Functie [411]
Stelt de functie in voor Analoge ingang 1.
411 AnIn 1 Funct
Stp
Fabriek:
Frequentie
Keuze:
Uit, Frequentie, Koppel
Uit
Ingang is niet actief
Referentiewaarde wordt ingesteld
Frequentie
voor de frequentieregeling.
100%=F
MAX
De ingang functioneert als koppelbo-
venbegrenzing. Het maximumkoppel
Koppel
wordt ingesteld in het venster Max
Koppel [332], zie
§ 5.4.28, pag. 45. 100%=T
LET OP! Indien PID regeling = Aan, dan verschijnt hier de
melding "PID Regeling". Als het referentiesignaal van een
optionele print afkomstig is, verschijnt hier de melding
"Optie". Dit is afhankelijk van de gekozen referentiebron.
LET OP! De vensters 412, 413 en 414 zijn niet zichtbaar als
AnIn 1 Func = Uit.
Speciale functies:
•
Optellen AnIn1 en AnIn2.
Als AnIn1 en AnIn2 allebei voor dezelfde functie
ingesteld worden, dan worden de waarden van de
ingangen bij elkaar opgeteld.
•
Hand/ Auto omschakeling.
Als er een digitale ingang (zie § 5.5.11, pag. 52)
voor de functie "AnIn Select" ingesteld wordt, dan
kan deze digitale ingang worden gebruikt om tussen
AnIn 1 en AnIn 2 te schakelen.
LET OP! Als een digitale ingang bijv. DigIn 3 = AnIn Select,
dan worden de analoge ingangen niet bij elkaar opgeteld.
Voorbeeld:
- AnIn 1 is ingesteld op frequentiebesturing en
0-10V (lokale potentiometer).
- AnIn 2 is ingesteld op frequentiebesturing en
4-20mA (afstandsbesturingssysteem).
- DigIn3 = AnIn Select
Nu kan met behulp van DigIn 3 het referentiesignaal
worden overgeschakeld tussen AnIn 1 (potentiometer
lokaal) en AnIn2 (stroomgestuurde afstandsbesturing).
LET OP! Zie ook de functie Referentiesignaal [212] § 5.3.3,
pag. 30 voor andere mogelijkheden met Hand/Auto
omschakelen van het referentiesignaal.
50
FUNCTIEBESCHRIJVING VAN HET SETUP MENU
Frequentie
.
MAX
5.5.3 AnIn 1 Setup [412]
Vooraf ingestelde schaal en offset van de ingangsconfi-
guratie. De ingang is unipolair.
412 AnIn 1 Setup
Stp 0-10V/0-20mA
Fabriek:
0-10V/0-20mA
0-10V/0-20mA, 2-10V/4-20mA,
Keuze:
Eigen definitie
Normale, volle schaal configuratie van
0-10V/
de ingang. Zie Fig. 59.
0-20mA
De ingang heeft een vaste offset=20%
2 - 10V/
en versterking=1.25 (Live Zero). Zie
4 - 20mA
Fig. 60.
De ingang kan worden ingesteld op
een zelf gedefinieerde offset en
schaal. Nu zullen de functies AnIn 1
Offset [413] en AnIn 1 Versterking
Eigen
[414] verschijnen om de zelf gedefini-
definitie
eerde configuratie van de ingang in te
stellen (Venster [417] en [418] voor
AnIn 2). Uitgang = (Ingang - Offset) x
Versterking.
f
100 %
0
Fig. 59 Normale volle schaal configuratie.
f
100 %
2 V
0
4mA
Fig. 60 2-10V/4-20mA (Live Zero).
Standaard
Verst.=1.00
Offset=0%
Ref
10 V
20mA
(06-F21)
Versterking=1.25
Offset=+20%
4-20mA
Ref
10 V
2
0mA
(06-F24)
