Referentie
9
DIGIN2

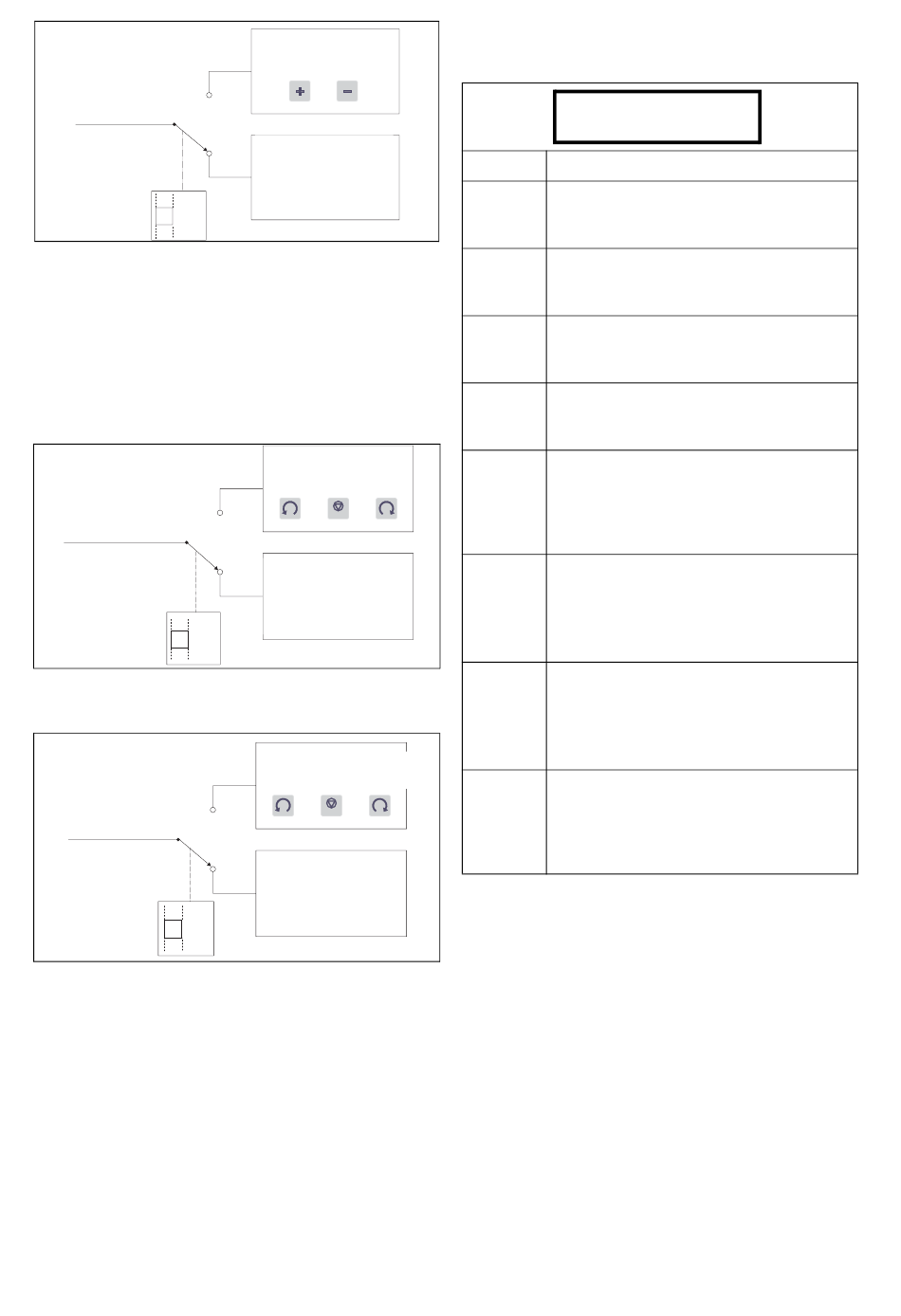

Fig. 35 Referentiesignaal =Comm/DigIn 2.
LET OP! De programmeerbare ingang DigIn 2 kan niet
worden geprogrammeerd vanuit het I/O-menu [400] als
"Kl/DigIn 2" Of "Comm/DigIn 2" is gekozen. (Zie § 5.5,
pag. 50).
LET OP! De functies "Kl/DigIn 2" en "Comm/DigIn 2" kun-
nen worden gebruikt om een local/remote-signaal te vor-
men. Zie ook § 5.3.4, pag. 31 en § 5.5.2, pag. 50.
Besturing
9
DIGIN2
Fig. 36 Run/Stp-signaal = Kl/DigIn 2.
Besturing
9
DIGIN2
Fig. 37 Run/Stp-signaal =Comm/DigIn 2.
Referentie via toetsen op
BP
Referentie
via
seriële
communicatie
RS485,
Fieldbus etc.
(06-F05_1)
Stuurcommando's via toet-
sen op BP
RESET
RESET
Stuurcommando's via in-
gangen
op
Klemmen-
strook:
RunL,
RunR,
Enable, Reset.
(06-F06_1)
Stuurcommando's via toet-
sen op BPP
RESET
RESET
Stuurcommando's
seriële
communicatie
RS485,
Fieldbus etc.
(06-F07_1)
5.3.4 Run/Stop/Reset-signaal [213]
Keuze van de bron voor run-, stop- en reset-com-
mando's. Zie § 4.2, pag. 25 voor functieomschrijving.
213 Run/Stp Sgnl
Stp
Fabriek:
Klemmen
Klemmen, Toetsen, Comm,
Keuze:
Kl/DigIn 2, Comm/DigIn 2,
Comm/KL DI2, Optie
De commando's zijn afkomstig van de
ingangen van klemmenstrook (klemme
Klemmen
1-22).
De commando's zijn afkomstig van de
commandotoetsen op het bedieningspa-
Toetsen
neel. Zie § 4.1.4, pag. 22.
De commando's zijn afkomstig van de
seriële aansluiting (RS 485, Fieldbus,
Comm
zie § 5.3.30, pag. 36).
Via DigIn2 kan voor de commando's wor-
den gekozen tussen klemmenstrook en
Kl/
toetsenbord. Zie Fig. 36.
DigIn 2
DigIn2=Hoog:Signaal via Toetsen
DigIn2=Laag:Signaal via Klemmen
Via DigIn2 kan voor de commando's wor-
den gekozen tussen seriële communica-
Comm/
tie en toetsenbord. Zie Fig. 37.
DigIn 2
DigIn2=Hoog:Signaal via Toetsen
DigIn2=Laag:Sign. via communicatie
Via DigIn2 kan voor de commando's wor-
den gekozen tussen seriële communica-
Comm/
tie en toetsenbord. Zie Fig. 37.
KL DI2
DigIn2=Hoog:Signaal via Klemmen
DigIn2=Laag:Sign. via communicatie
De commando's worden ingesteld via de
optie-aansluiting, afhankelijk van de
Optie
gebruikte optie (alleen zichtbaar als de
optie is aangesloten). Zie Hoofdstuk 7.
pag. 74.
LET OP! De programmeerbare ingang DigIn 2 kan niet
worden geprogrammeerd vanuit het I/O-menu [400] als
"Kl/DigIn 2" of "Comm/DigIn 2" is gekozen. (zie § 5.5.11,
pag. 52).
LET OP! De functies "Kl/DigIn 2" en "Comm/DigIn 2"
kunnen worden gebruikt om een local/remote-signaal te
vormen (zie § 5.3.3, pag. 30).
FUNCTIEBESCHRIJVING VAN HET SETUP MENU
Klemmen
31
