O.M.V. VICARIO S.p.a.
________________________________________________________________________________________________________________________________________________________________________________________________________________
9.4 EINDSCHAKELAARS HIJSEN - OMLAAG
9.4.1 EINDSCHAKELAARS HIJSEN
Deze inrichting onderbreekt de stroomvoorziening van de hefmotor en van de rem om botsing van het power-blok
met de wagen te voorkomen.

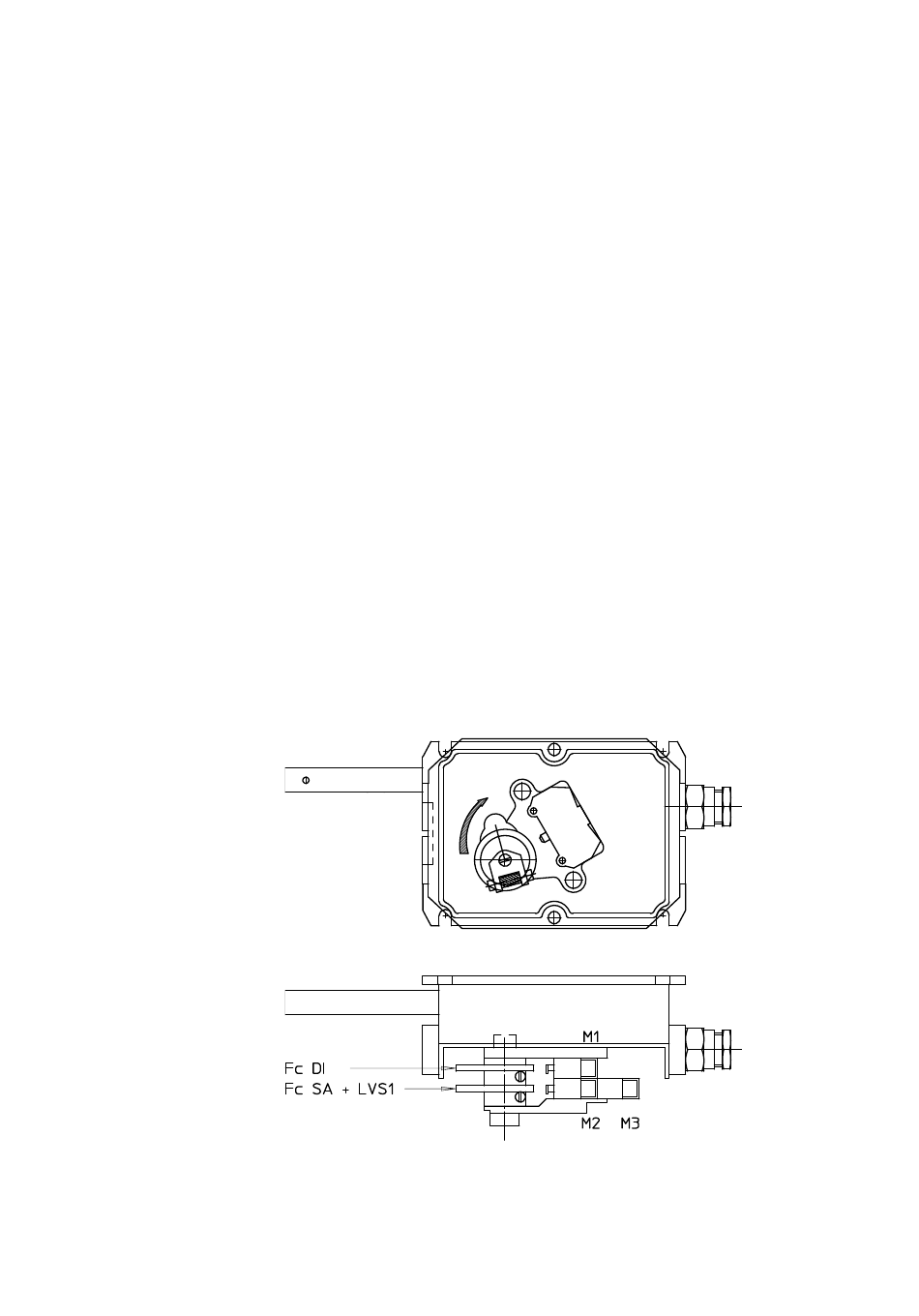

Hij bestaat uit de microschakelaar "M3" waarop de nok "Fc SA + LVS1" van de op de heflier gemonteerde
draaischakelaar werkt.
De regeling moet plaatsvinden met gemonteerde kraan:
- Zet het power-blok op 60 cm afstand van de wagen en observeer de beweging van nok "Fc SA".
- Draai de nok "Fc SA" met de regelschroef verder in dezelfde richting totdat hij op microschakelaar "M3" werkt.
- De ijking is correct wanneer het power-blok bij inschakeling van de maximumhefsnelheid op tenminste 40 cm van
de wagen stil blijft staan.
Let op: de werking van de eindschakelaar omhoog is afhankelijk van de goede kabelopwikkeling op de
trommel.
9.4.2 EINDSCHAKELAAR OMLAAG
Deze inrichting onderbreekt de stroomvoorziening van de hefmotor en de rem om te verhinderen dat de kabel
helemaal van de trommel afgewikkeld wordt. Anders dan men dikwijls denkt, dient hij niet om de beweging
omlaag van de haak te stoppen op het laagste punt van de bouwplaats (UNI EN 12077-2 § 3.8).
Hij bestaat uit de microschakelaar "M1" waarop de nok "Fc DI" van de op de heflier gemonteerde draaischakelaar
werkt.
De regeling moet plaatsvinden met gemonteerde kraan:
- Wikkel de kabel voor de ijking van de trommel af totdat er nog ongeveer 5 kabelwindingen overgebleven zijn en
observeer de beweging van de nok "Fc DI".
- Laat de nok "Fc DI" met de regelschroef nog in dezelfde richting verder draaien totdat hij werkt op de
microschakelaar "M1".
- De ijking is correct wanneer de inrichting verhindert dat de kabel verder dan de drie na laatste winding
afgewikkeld wordt.
________________________________________________________________________________________________________________________________
Rev. 20-01-03 –
Handleiding: KRAAN: 168A
Cap - Pag. 67
