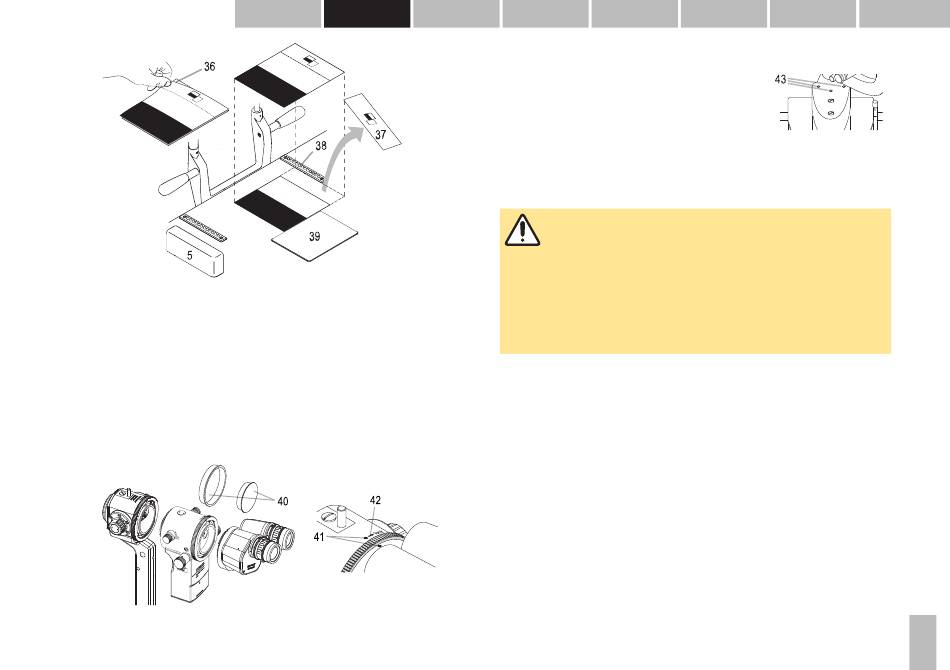

4.2 De CM04 in de stralengang aansluiten
40. Afdekkappen
41. Markeringspunten
42. Pijl (slot)
• Ademschild demonteren.
• Zwarte en witte doppen (40) verwijderen.
• Markeringspunten (41) op de bovenkant van de te verbinden delen ten opzichte
van elkaar uitlijnen.
• Stevig vastzetten door de verbindingsring in de aangegeven pijlrichting (42) te
draaien.
© HAAG‑STREIT AG, 3098 Koeniz, Switzerland ‑ HS‑Doc. No. 1500.7221019.04030 / 2024 – 04
NEDERLANDS
PORTUGUÊS
4.3 Gewichtscompensatie
43. Instelschroeven gewichtscompensatie
Met de kruisslede van de spleetlamp is het mogelijk om
het gewicht van de accessoires te compenseren, zodat
de hoogteverstelling op de joystick gemakkelijk te be-
dienen blijft (43). Raadpleeg daarvoor de instructies in
de gebruiksaanwijzing bij de spleetlamp.
4.4 Bekabeling van de CM04 en de RM03 (Schema)
44. Netspanning
45. Scheidingstransformator voor me-
46. Instrumententafel (IT)
47. Printer
48. Personal computer
49. Monitor HDMI
50. Monitor Displayport
51. Stroomvoorziening voor medische
52. Ethernet-schakelaar
ESPAÑOL
ITALIANO
FRANÇAIS
WAARSCHUWING!
• Alleen voor medische toepassingen geschikte PC's gebruiken of an-
ders een scheidingstransformator voor medische toepassingen ge-
bruiken.
• Hulpaggregaten op de connectordoos CB01 (b.v. monitor HDMI,
monitor Displayport) moeten via een scheidingstransformator wor-
den bediend.
• De stekker van de voedingsadapter moet toegankelijk zijn om deze
op elk gewenst moment uit het stopcontact te kunnen trekken.
dische doeleinden
doeleinden
DEUTSCH
ENGLISH
53. Lokaal netwerk
54. Connectordoos
55. Kabel CXP (camerakabel)
56. Kabel M8 (CAN-BUS)
57. Kabelverdeler
58. Kabel hoofdsteun
59. Led-belichting LI02 plus
60. Camera Module CM04
61. Release Module RM03
62. Hoofdsteun
