Bij de montage mogen de klemhulzen van de stuurluchta-
ansluitingen aan de aandrijving niet zijn gemonteerd.

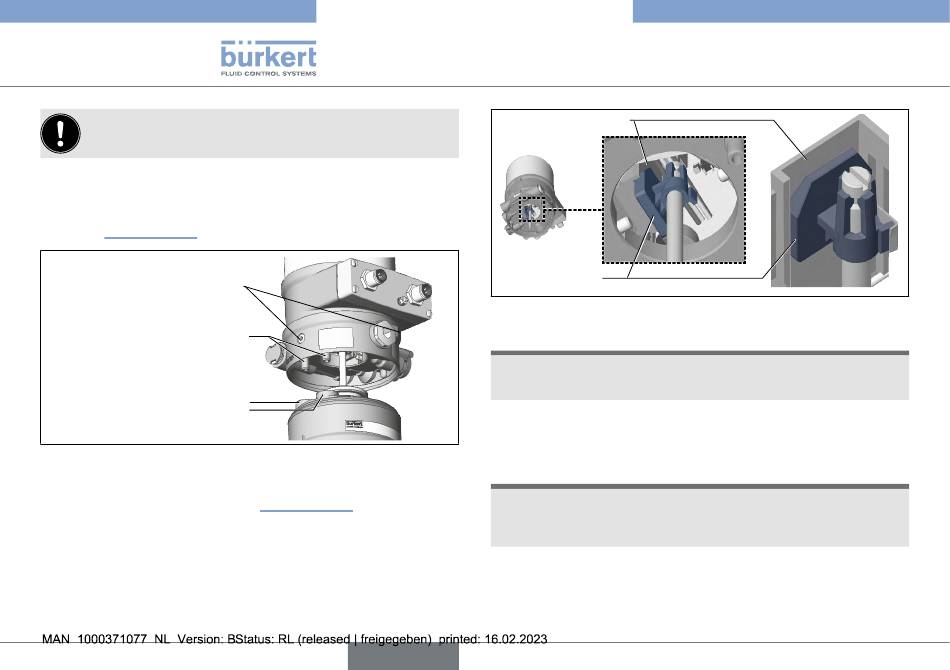

→ Aandrijving en type 8692/8693 onderling uitlijnen:
1. De stuurluchtaansluitingen van de aandrijving ten opzichte
van de verbindingspijpen van het type 8692/8693
(zie „Afbeelding 8").
Bevestigingsschroeven
max. 1,5 Nm
Verbindingspijp
Stuurluchtaansluitingen
Afbeelding 8:
Uitlijnen van de stuurluchtaansluitingen
2. De puck van de aandrijving ten opzichte van de geleiderail
van het type 8692/8693 (zie „Afbeelding 9")
18
Afbeelding 9:
LET OP
Beschadiging van de printplaat of uitval van de functie.
▶ Let erop dat de puck vlak op de geleiderail ligt.
→ Het type 8692/8693 zonder draaiende beweging zo ver op de
aandrijving schuiven dat er bij de vormdichting geen spleet
meer te zien is.
LET OP
Om de beschermingsgraad IP65/IP67 te waarborgen de
bevestigingsschroeven niet te sterk aandraaien.
▶ Maximaal aandraaimoment: 1,5 Nm.
→ Het type 8692/8693 met de beide bevestigingsschroeven aan
de zijkant op de aandrijving bevestigen. Daarbij de schroeven
slechts licht aandraaien (maximaal aandraaimoment: 1,5 Nm).
Nederlands
Type 8692, 8693 REV.2
Montage
Geleiderail
Puck
Uitlijnen van de puck
