Cerabar S/Deltabar S/Deltapilot S 4...20mA HART
Endress+Hauser
Beschrijving
7
Via de parameter NIVEAU TYPE de optie "Hoogte gelin."
kiezen.
8
Via de parameter COMB.MEASURAND de optie
"Hoogte + Volume" kiezen.
9
Via de parameter HOOGTE EENHEID de eenheid voor
de 1e meetwaarde kiezen, hier bijv. m.
10
Via de parameter EENHEID VOLUME de eenheid voor
de 2e meetgrootheid kiezen, hier bijv. m
11
Parameter NIVEAU MIN kiezen.
Minimaal te verwachten hoogte invoeren, hier bijv. 0 m.
12
Parameter NIVEAU MAX kiezen.
Maximaal te verwachten hoogte invoeren, hier bijv. 3 m
(9,8 ft).
13
Via de parameter KALIBRATIEMODUS de optie "Nat"
kiezen (kalibratiemodus voor de 1e meetgrootheid).
14
Druk voor het onderste inregelpunt is op het instrument
actief, hier bijv. 0 mbar.
Parameter AFREGELING LEEG kiezen.
Niveauwaarde invoeren, hier bijv. 0 m. Wanneer u de
waarde bevestigt, wordt de actieve druk aan de onderste
niveauwaarde toegekend.
15
Druk voor het bovenste inregelpunt is op het instrument
actief, hier bijv. 300 mbar (4,5 psi).
Parameter VOL AFREGELING kiezen.
Niveauwaarde invoeren, hier bijv. 3 m (9,8 ft). Wanneer
u de waarde bevestigt, wordt de actieve drukwaarde aan
de bovenste niveauwaarde toegekend.
16
Resultaat:
de inregeling voor de 1e meetgrootheid is uitgevoerd.
3
.
h
[m]
➁ ➃
3
➀
➂
0
0

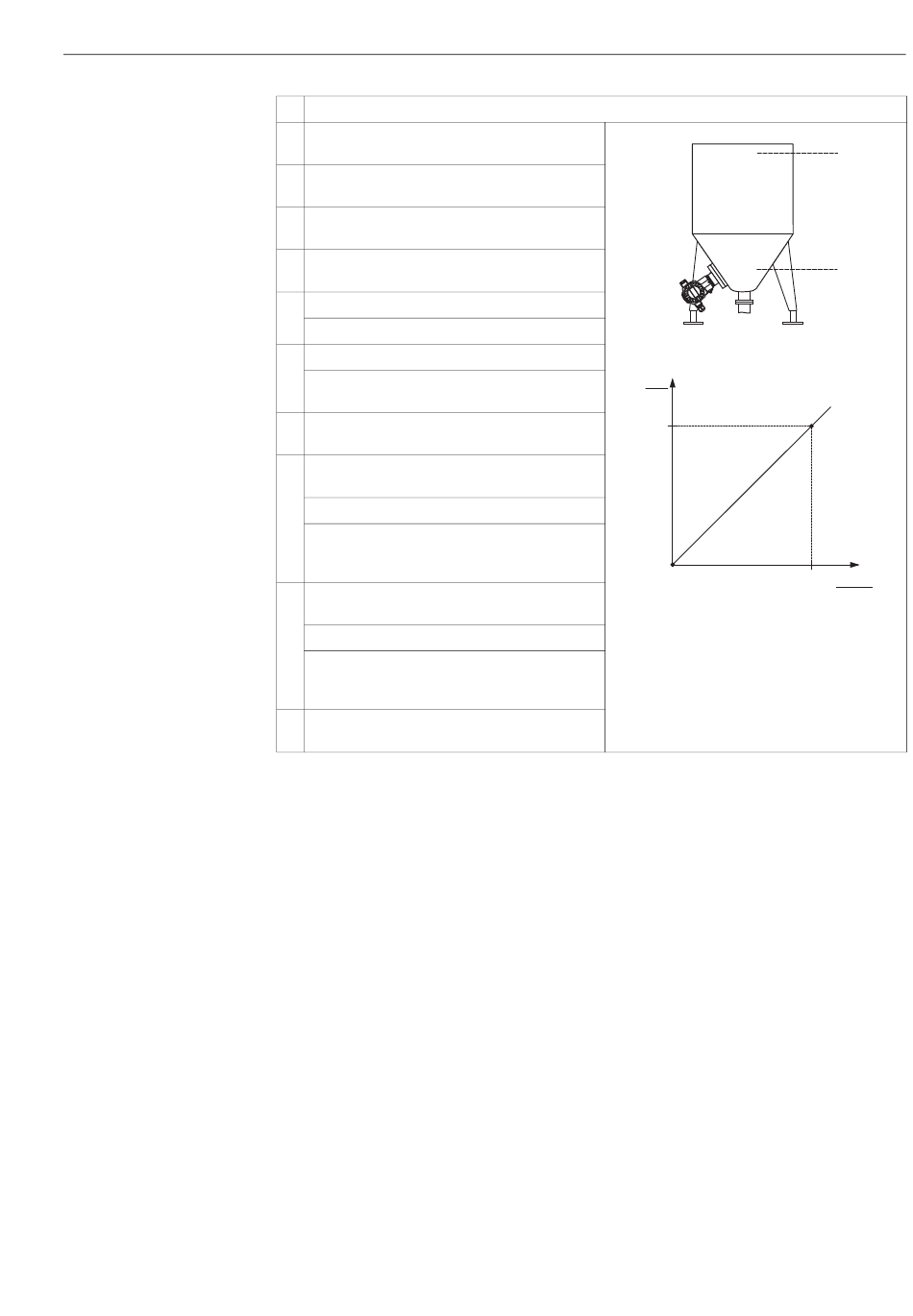

Afb. 17:
Inregeling van de 1e meetgrootheid
1
Zie tabel, stap 11.
2
Zie tabel, stap 12.
3
Zie tabel, stap 14.
4
Zie tabel, stap 15.
Niveaumeting
➁
➃
➀
➂
P01-PMP71xxx-19-xx-xx-xx-004
300
p
[mbar]
P01-xxxxxxxx-05-xx-xx-xx-017
35
