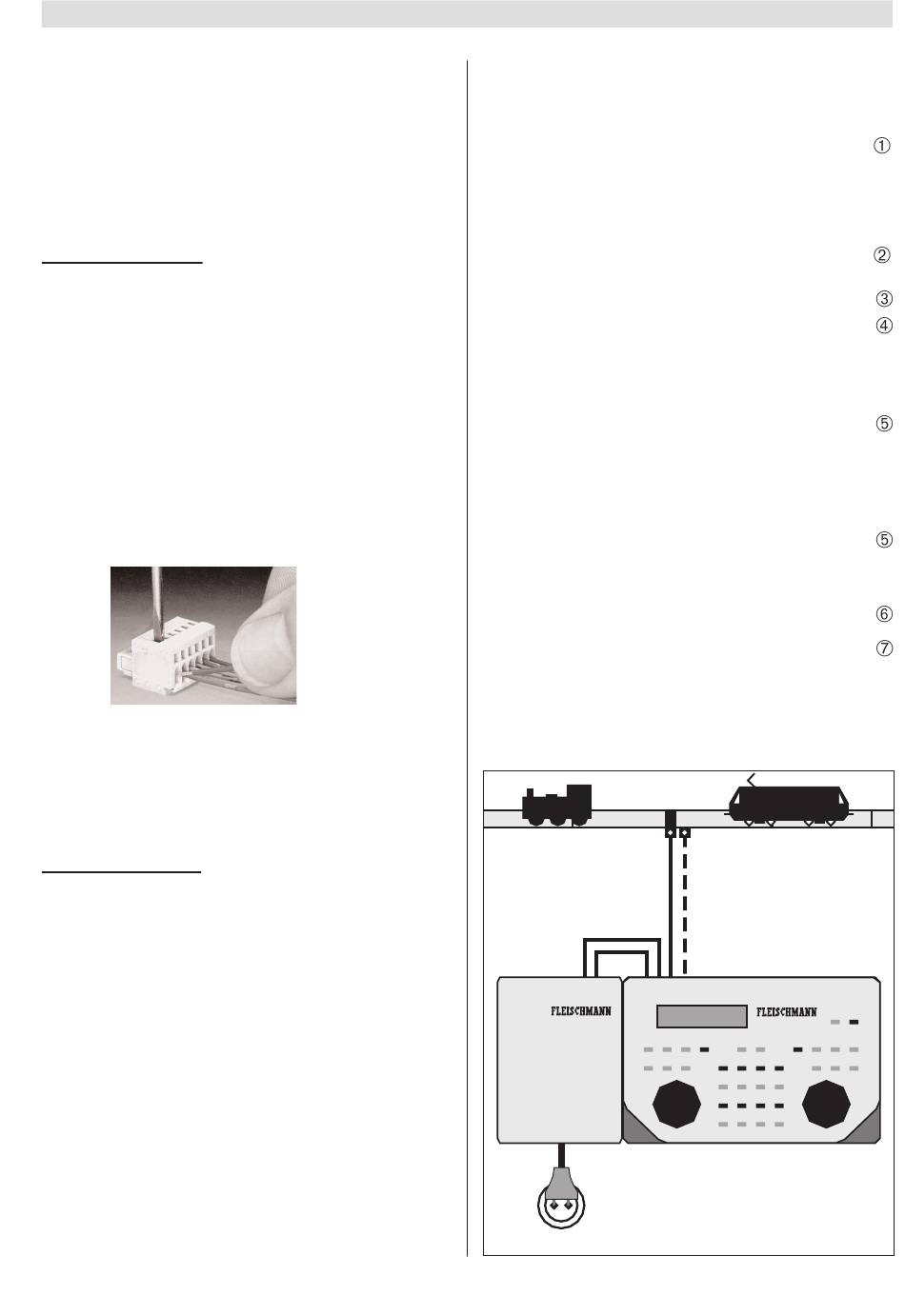

Snelle introductie
1
Rijden
In deze korte handleiding leggen wij u uit hoe
u een digitale loc kunt laten rijden
Belangrijk
Lees alstublieft absoluut de hele
handleiding, om u over alle mogelijk-
heden te infomeren en om alle functies
van het apparaat te kunnen gebruiken.
Voorwaarden
• TWIN-CENTER 6802
• TRAFO 6812 of 6811
• FLEISCHMANN-Loc met digitaal-
decoder (FMZ/TWIN)
Aansluiten van het TWIN-CENTER aan de trafo en de rails
• Achterste railstaaf aan klem 4 (violet)
• Voorste railstaaf aan klem 3
(violet-wit)
• Wisselspanning van de trafo aan
Klem 5 (zwart) en 6 (geel)
Belangrijk
Let er vooral op dat de aansluiting
van de trafo op de klemmen 5 en 6
geschiedt. Een andere aansluiting
van de trafo kan tot beschadiging
van het TWIN-CENTER leiden.
• Dan pas de klemstekker in bus 1 van het
TWIN-CENTER steken; een uitvoerige
beschrijving van de aansluitingen vindt
u in hoofdstuk 4.
Apparaat aansluiten
• Netstekker van de trafo in de 230 V
wandcontactdoos steken.
Na ca. 5 seconden licht het rode led,
rechtsboven op de frontplaat op, en
Rijden
Loc oproepen
Loc besturen
Rijrichting veranderen
Het aansluiten
Licht aansluiten
van de 6-polige
met de gekleurde
draden
Uitvoerige beschrijving: zie hoofdstuk 7.
toont zo de bedrijfsgereedheid van het
TWIN-CENTER
• [go]-toets indrukken. Nu licht de groene
led op en de rode led dooft. Het
TWIN-CENTER is gereed voor rijden.
• [lok#]-toets van de rechter of de
linker rijregelaar indrukken.
• Middels de tien toetsen het
gewenste locadres ingeven.
• Invoer met de [↵]-toets bevestigen
• Met de draairegelaar kan de
gewenste snelheid worden ingesteld.
• Draairegelaar terugdraaien tot nul,
kort wachten (ca. 1 sec.) en in
dezelfde richting verder draaien.
• De toets [function] schakelt het
licht aan.
• De toets [off] schakelt het licht uit.
FMZ
Violet
Klem 4
Zwart klem 5
Geel klem 6
TRAFO
6812
6802
230 V
Snelle introductie
DCC
Violet-Wit
Klem 3
TWIN-CENTER
9
