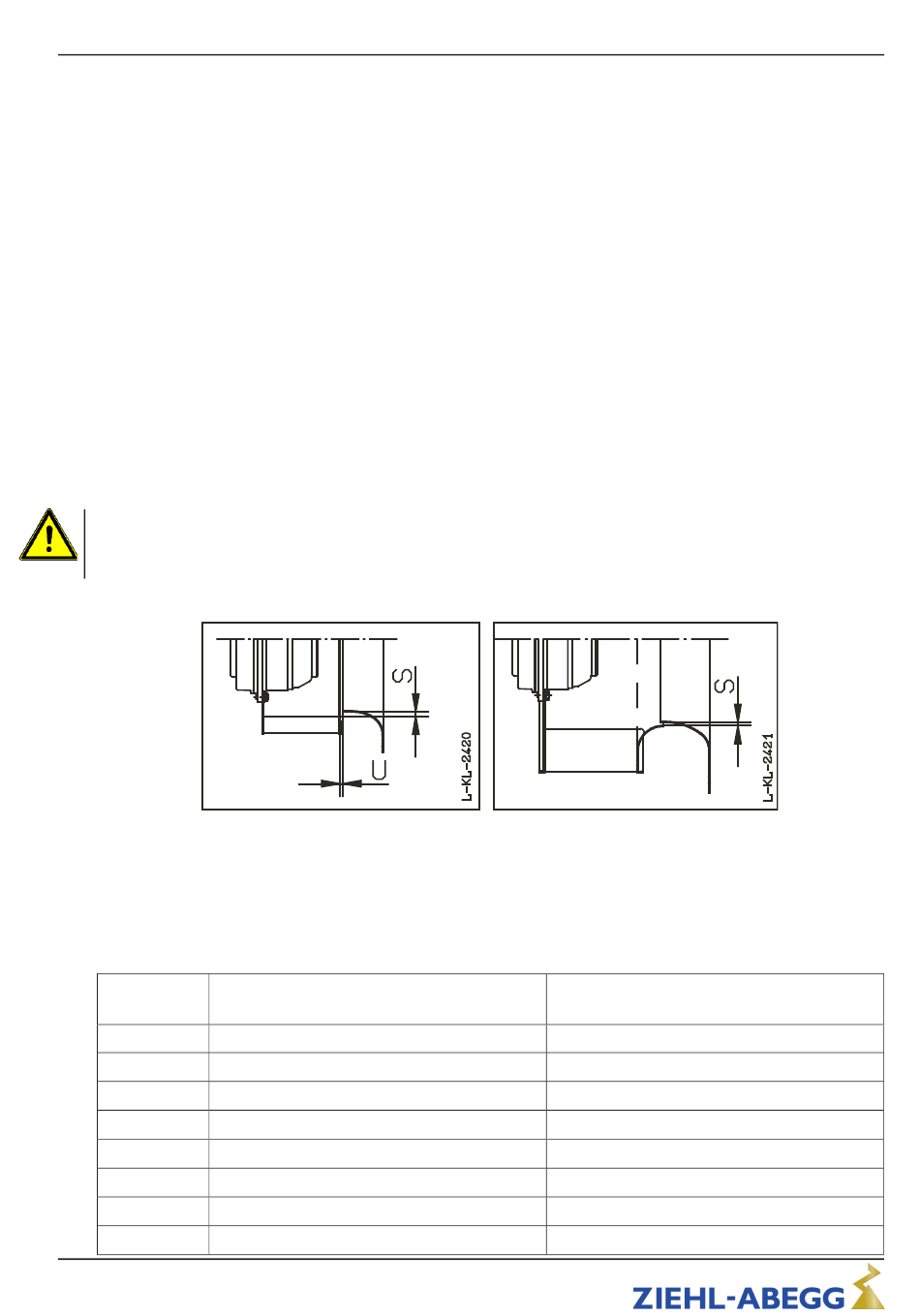

Montagehandleiding Radiaal motorventilatorwaaiers
•
Tussen roterende en stilstaande onderdelen mag de minimumspleet niet kleiner dan
0,5 % van de relevante contactdiameter (diameter van een roterend onderdeel op de
plaats waar contact met een stilstaand onderdeel kan optreden), maar niet minder
dan 2 mm in axiale of radiale richting zijn en mag deze niet meer dan 13 mm
bedragen.
•
RE..P: Om voor een optimaal resultaat te zorgen moet de axiale spleet 'U' maximaal
1-2 % van de nominale diameter van de ventilatorwaaier bedragen. Grotere axiale
spleetmaten werken negatief op het vermogen van de motorventilatorwaaier. De
bouwer van de installatie dient ervoor te zorgen dat de kleinste en grootste
spleetmaat 'U' wordt aangehouden.
•
Omringende behuizing- of installatiedelen moeten ook voldoen aan de vereiste
minimale afstanden van de roterende ventilatordelen!
•
De toegelaten materiaalcombinaties van de roterende en vaststaande
(behuizing)delen conform DIN EN 14986 moeten in acht genomen worden.
Bij ZIEHL-ABEGG SE kan een instroomsproeier van koper als accessoire worden
besteld. Deze voldoet aan de opgegeven materiaalcombinatie.
Opgelet!
Algemeen geldt:ventilatoren waarbij de vereiste minimale spleetmaten niet worden
aangehouden, mogen in geen geval in bedrijf worden genomen!
RE..P
Afhankelijk van de relevante contactdiameter moeten de volgende
minimale spleetmaten tussen de ventilatorwaaier en de instroomsproeier
in acht worden genomen
Serie/-
Relevante contactdiameter ventilator-
grootte
waaier
RE20P
RE22P
RE25P
RE28P
RE31P
RE35P
L-BAL-F006-NL 2023/44 Index 005
RH..M
DSI in mm
163
186
205
233
258
297
Art.-nr. 00280361-NL
18/39
Vereiste minimumopening 0,5 % van
contactdiameter en ten minste 2 mm
S in mm
2
2
2
2
2
2
