3.

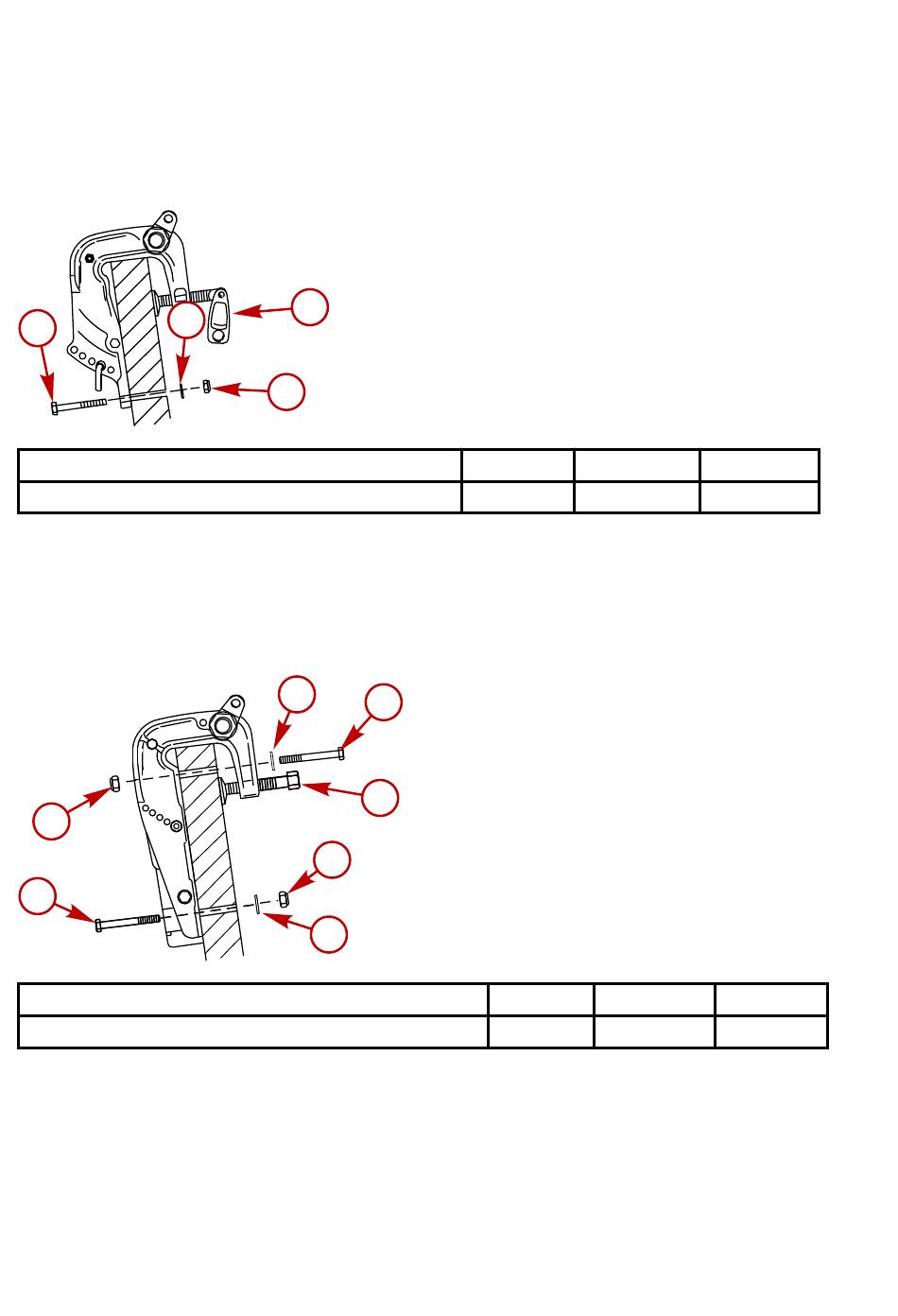

Modellen zonder opklapbekrachtiging - Om verlies van de buitenboordmotor te voorkomen moet de
buitenboordmotor op de spiegel worden vastgezet met de twee knevelbouten van de spiegelsteun en
twee bevestigingsbouten. Boor twee gaten van 7,9 mm (5/16 in.) via de montagegaten van de
spiegelsteun. Zet vast met de twee bouten, platte ringen en borgmoeren. Breng in de gaten en rond de
bouten waterafdichtmiddel voor boten aan om de installatie waterdicht te maken. Haal de bouten aan
tot het voorgeschreven aanhaalmoment.
b
a
Beschrijving
Montagebouten spiegelklem
4.
Modellen met opklapbekrachtiging - Om verlies van de buitenboordmotor te voorkomen, moet de
buitenboordmotor op de spiegel worden vastgezet met de twee knevelbouten van de spiegelsteun en
vier bevestigingsbouten. Boor twee gaten van 7,9 mm (5/16 in.) in het bovenste paar montagegaten
van de spiegelsteun en boor twee gaten door het onderste paar montagegaten of -sleuven. Zet vast
met de vier bouten, platte ringen en borgmoeren. Breng in de gaten en rond de bouten
waterafdichtmiddel voor boten aan om de installatie waterdicht te maken. Haal de bouten aan tot het
voorgeschreven aanhaalmoment.
a
c
Beschrijving
Montagebouten spiegelklem
INSTALLEREN VAN DE MOTOR
d
c
28971
b
a
b
38558
a -
bouten (2)
b -
sluitring (2)
c -
borgmoer (2)
d -
knevelbouten spiegelklem (2)
Nm
13.5
c
a -
borgmoer (4)
b -
sluitring (4)
c -
bouten (4)
d -
knevelbouten spiegelklem (2)
d
Nm
13.5
78
lb. in.
lb. ft.
10
lb. in.
lb. ft.
10
