BEDIENING VIA SOPAS ET
50
G E B R U I K S A A N W I J Z I N G | GMS800 FIDOR
Digitale ingangen
Dit menu toont de digitale ingangen.

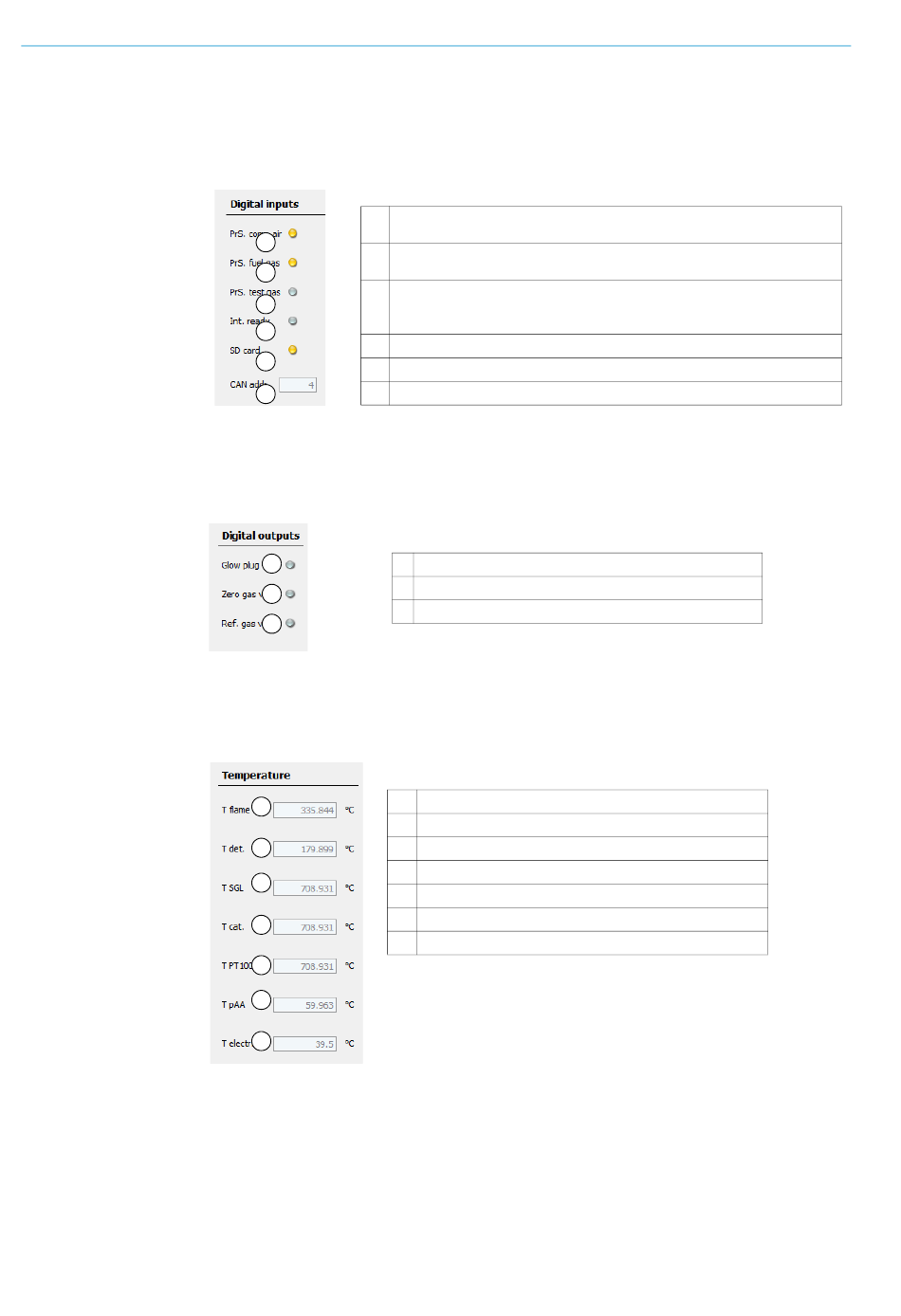

Afbeelding 26: Menu: FIDOR/Diagnostic/Hardware/Digital inputs
1
2
3
4
5
6
Digitale uitgangen
Dit menu toont de digitale uitgangen.
Afbeelding 27: Menu: FIDOR/Diagnostic/Hardware/Digital outputs
1
2
3
Temperaturen
Dit menu toont de temperaturen van de modules van het apparaat.
Afbeelding 28: Menu: FIDOR/Diagnostic/Hardware/Temperatures
1
1
2
2
3
3
4
5
4
6
5
6
7
Drukschakelaar inductielucht (AAN/UIT)
AAN: inductielucht voorhanden (led brandt)
Drukschakelaar brandgas (AAN/UIT)
AAN: brandgas voorhanden (led brandt)
Drukschakelaar testgas (AAN/UIT)
AAN: testgas voorhanden (led brandt)
De evaluatie van dit signaal is alleen tijdens de testgastoevoer (xxxx) mogelijk.
Niet gebruikt
SD-kaart ingestoken (led brandt)/niet ingestoken (led brandt niet)
Intern CAN-adres van de FIDOR
Led brandt: gloeibougie aan
Led brandt: nulgasklep open (nulgas stroomt)
Led brandt: referentiegasklep open (referentiegas stroomt)
Actuele temperatuur van de vlam
Actuele temperatuur analysekamer
Actuele temperatuur van de meetgasleiding (optioneel)
Actuele temperatuur van de katalysator (optioneel)
Niet gebruikt
Actuele temperatuur van de pA-versterker
Actuele temperatuur van de elektronica-kaart
