FLUXUS F831
7.2.1
Kabelaansluiting
• Verwijder de blinde stop voor het aansluiten van de kabel op de transmitter.
• Confectioneer de kabel met een kabelschroefverbinding M20.
De daarbij gebruikte kabel moet een aderdoorsnede van 0.25...2.5 mm² hebben.
• Schuif de kabel door de wartel, het inzetstuk en het lichaam van de kabelschroefverbinding.
• Breng de kabel in de behuizing van de transmitter in.
• Draai de dichtringzijde van het lichaam in de behuizing van de transmitter.
• Fixeer de kabelschroefverbinding door de wartel op het lichaam te draaien.
• Sluit de kabel aan op de klemmen van de transmitter.

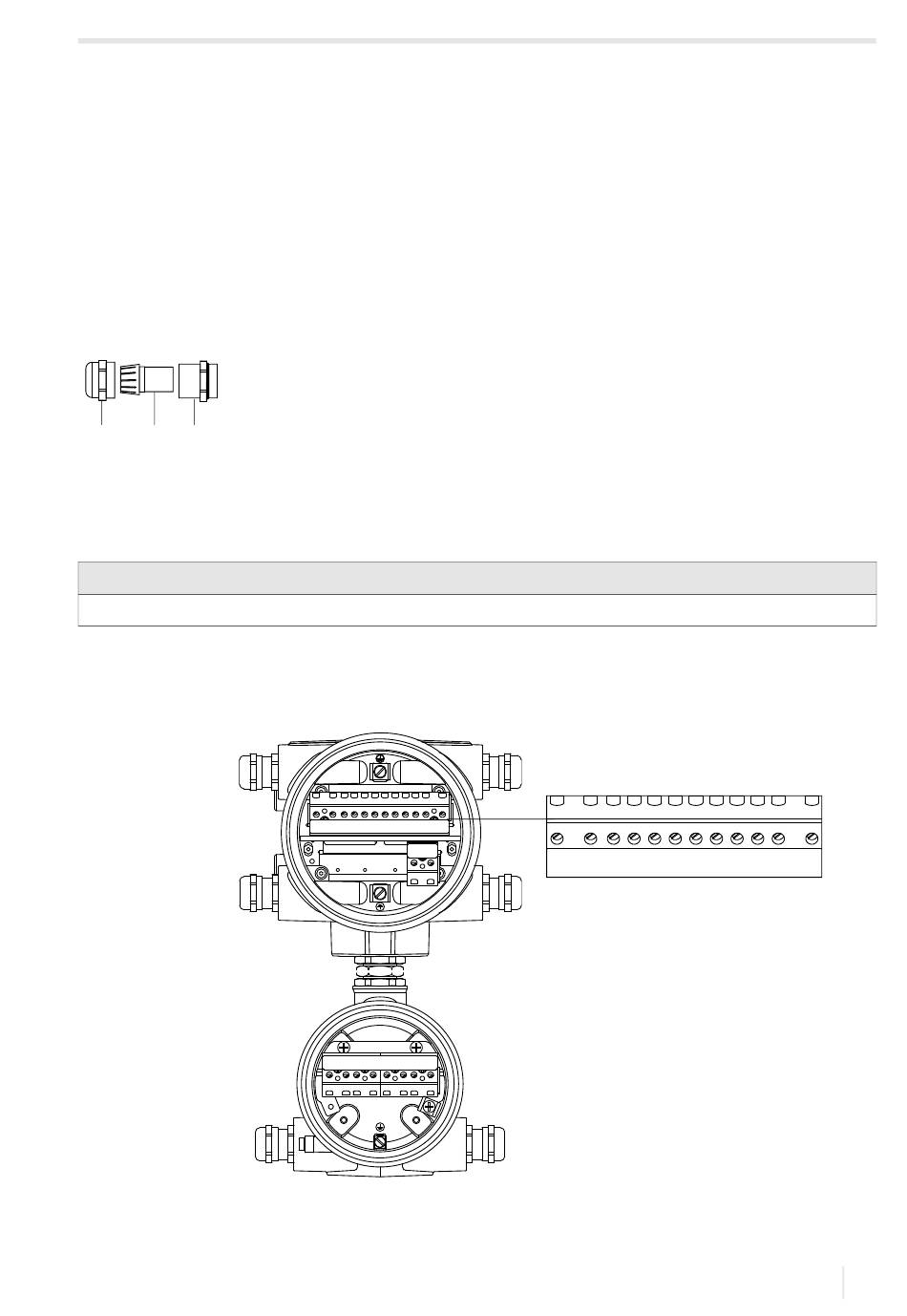

Afb. 7.10: Kabelschroefverbinding
1
2
3
1 – wartel
2 – inzetstuk
3 – lichaam
7.3
Uitgangen
Important!
De max. geoorloofde spanning tussen de uitgangen en PE bedraagt 60 V DC (permanent).
• Sluit de uitgangskabel op de transmitter, zie paragraaf 7.2.1, Afb. 7.11 en Tab. 7.7.
Afb. 7.11: Aansluiting van de uitgangen op de transmitter
bovenste behuizing
achteraanzicht
onderste behuizing
vooraanzicht
UMFLUXUS_F831V1-0NL, 2021-05-01
1
2
3
4
5
6
7
8
9
10
11
12
L
N
(+)
(-)
AR
ARS AVS
AV
BR
BRSBVS
BV
1
2
3
4
5
6
7
8
7 Aansluiting
7.3 Uitgangen
9
10
11
12
69
