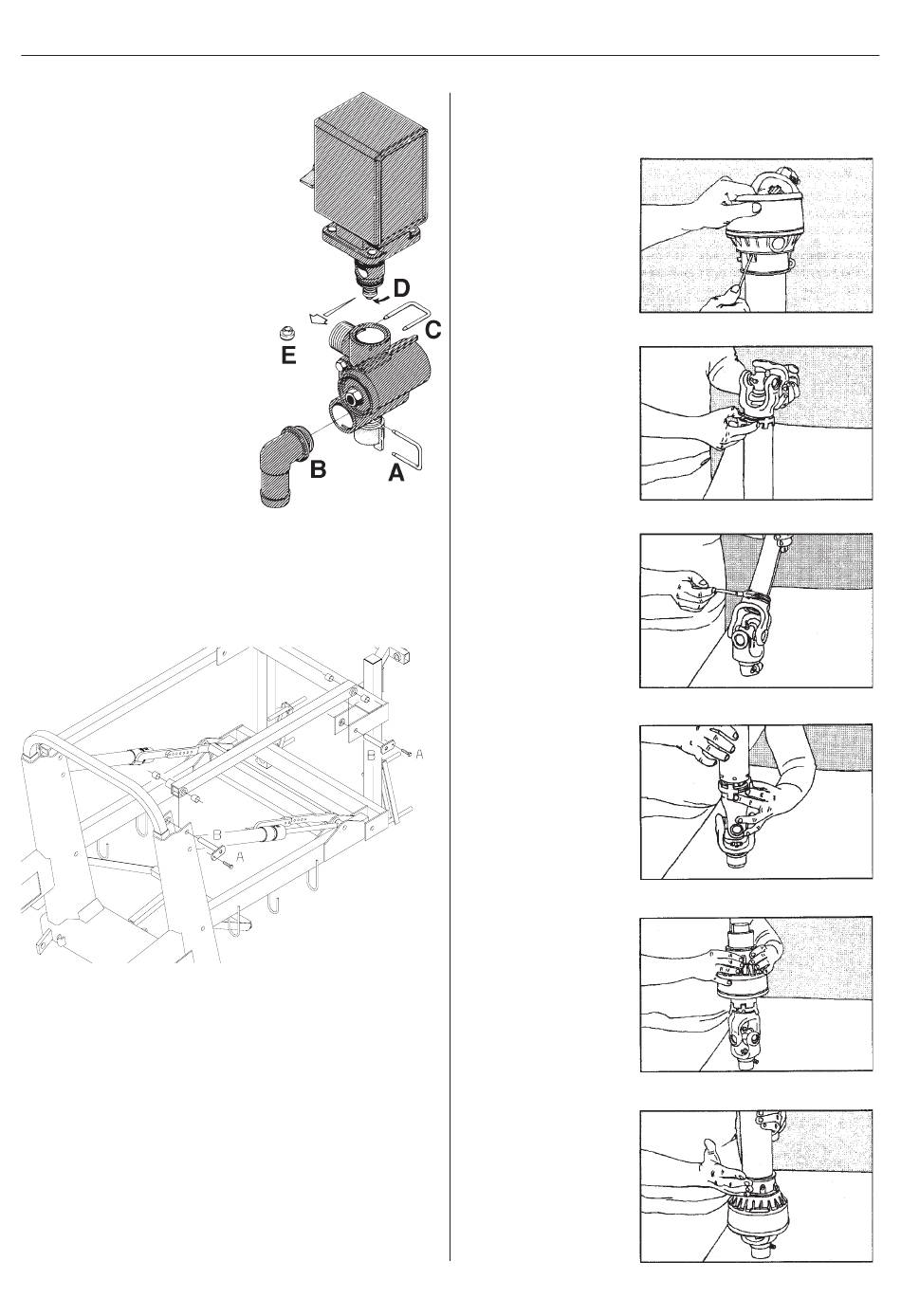

Als het kraanhuis leeg is mag
er geen vloeistof stromen door
de gelijkdrukinrichting. Als er
lekkage is moet klepzitting E
vervangen worden.
Verwijder klip C en til het EC-
motorhuis van het kraanhuis.
Draai daarna schroef D los en
vervang klepzitting
E. Monteer in tegengestelde
volgorde.
Vervangen lagerbusjes spuitboomlift
De lagerbusjes moeten gecontroleerd en vervangen
worden voordat ze doorgesleten zijn.
1. Koppel de veldspuit aan een tractor en klap de
spuitbomen uit tot de werkstand.
2. Breng het middenframe van de spuitboom omhoog
met een hefinrichting en ondersteun dit totdat de
parallellogramarmen niet meer belast worden.
3. Demonteer schroeven A, trek pennen B uit een van
de bovenste parallellogramarmen en vervang de
lagerbusjes.
4. Monteer de arm weer.
5. Herhaal dit bij de andere bovenste arm.
6. De onderste armen moeten tegelijk afgekoppeld
worden. Smeer alle smeernippels.
7. Verwijder de hefinrichting weer.
Onderhoud
Vervangen bescherming tussenas
Het vervangen van kapotte beschermbuis en -kappen
gaat als volgt:
1. Druk de universele
beschermkap naar
beneden en druk de
klipjes in met een
schroevendraaier.
Hou ingedrukt tot
alle drie klipjes los
zijn.
2. Verwijder het kunststof
lager en trek de
beschermbuis er af.
3. Vet de loopgroef voor
de beschermbuis op de
kruiskoppeling in.
4. Schuif de beschermbuis
om de as en doe de
klipjes in de gaatjes.
T191-0012
5. Schuif de universele
beschermkap over de
beschermbuis en zorg
ervoor dat de smeernip-
pel op één lijn komt met
de smeergroef op het
lager. Druk de univer-
sele beschermkap op
de klipjes totdat ze
vastklikken.
6. Controleer of de
beschermkap goed zit
en of de klipjes goed
vastgeklikt zijn door
zacht op de universele
beschermkap te
kloppen.
NL 14 08 03
T269-0003
T269-0004
T269-0005
T269-0006
T269-0007
T269-0008
