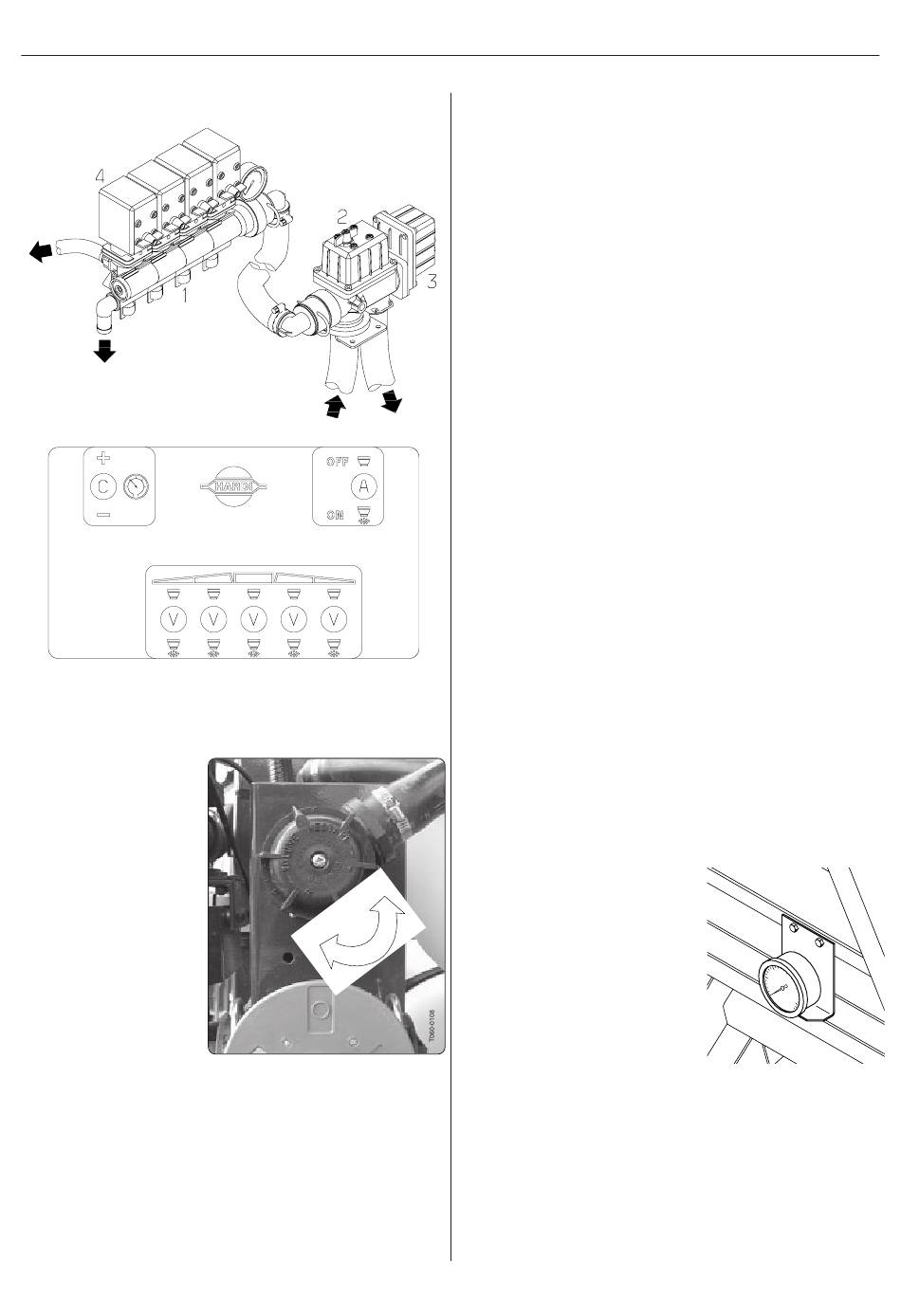

Instelling van de EC-bedieningsarmatuur
T020-0017
T020-0018
Voor het spuiten moet de EC-bedieningsarmatuur
ingesteld worden met schoon water (zonder chemica-
liën).
1. Sluit de omloop-
kraan.
2. Kies de juiste
dopmaat door de
TRIPLET dop-
houders in de
gewenste stand
voor het spuiten te
draaien. Zorg er
voor dat alle doppen
van hetzelfde type
zijn en dezelfde
capaciteit hebben.
Zie de handleiding
"Spuittechniek".
3. Zet de schakelaar voor de hoofdkraan A op groen.
4. Zet alle schakelaars voor de sectiekranen V op groen.
5. Schakelaar voor drukregeling C vasthouden totdat
noodknop 3 niet meer draait (minimum druk).
6. Zet de tractor in de vrijstand en stel de aftakas zo in
dat het toerental van de pomp overeenkomt met de
gewenste rijsnelheid. Denk eraan dat het toerental
van de aftakas tussen de 300 en 600 t/ min (pomp
540 t/min) of tussen 650 – 1000 t/min (pomp 1000 t/
min) moet blijven.
Bedieningsvoorschriften
Omloopkraan
Omloopkr
Omloopkr
aan
aan
aan
Omloopkr
Omloopkr
aan
7. Open de omloopkraan (kan worden versteld van 0 tot
8) totdat de druk daalt tot 1 – 1,5 bar.
8. Schakelaar voor drukregeling C vasthouden, totdat de
gewenste druk aangegeven wordt door de
manometer.
INSTELLEN GELIJKDRUKSYSTEEM
1. Schakel de eerste sectiekraanschakelaar V uit.
2. Draai stelschroef 1 totdat de manometer weer de-
zelfde druk aangeeft.
3. Stel de andere sectiekranen op dezelfde manier in.
N.B.! HIERNA IS OPNIEUW INSTELLEN VAN HET
GELIJKDRUKSYSTEEM ALLEEN NODIG WANNEER:
1. U DOPPEN VAN EEN ANDERE CAPACITEIT GE-
BRUIKT
2. DE AFGIFTE VAN DE SPUITDOPPEN TOENEEMT
DOOR SLIJTAGE VAN DE DOPPEN
HET GEBRUIK VAN DE BEDIENINGSKAST
TIJDENS HET SPUITEN:
Om de vloeistofstroom naar de gehele spuitboom te
stoppen moet schakelaar A UIT gezet worden. Hierdoor
vloeit de vloeistof uit de pomp terug naar de tank via het
retoursysteem. De anti-drup membraanafsluiters zorgen
er voor dat alle doppen onmiddellijk afgesloten worden.
Om de vloeistofstroom naar één of meerdere spuit-
boomsecties af te zetten moet de desbetreffende
sectiekraan V uitgeschakeld worden.
Het gelijkdruksysteem zorgt ervoor dat de druk niet
oploopt in de secties die open blijven.
Wanneer u de veldspuit een tijd lang niet gebruikt
moeten de bedieningskast en de multistekker tegen
vocht en vuil beschermd worden. U kunt de multistekker
beschermen met een plastic zak.
Afstandsmanometer
De afstandsmanometer meet
de werkdruk in de spuitleidin-
gen zo dicht mogelijk bij de
spuitdoppen. De druk aange-
geven door deze manometer is
altijd een beetje lager dan de
druk die aangegeven wordt
door de manometer op de
bedieningsarmatuur.
De afgifte die aangegeven
wordt in spuitdoptabellen is
altijd gebaseerd op de druk
gemeten bij de spuitdop.
Stel de druk altijd bij wanneer u kalibreert en spuit
volgens de druk die aangegeven wordt door de
afstandsmanometer.
