Filters
Alle filters moeten altijd gebruikt worden en de filters
moeten regelmatig gecontroleerd worden. De
maaswijdte van het gebruikte filter moet altijd kleiner zijn
dan het stromingsgemiddelde van de gebruikte spuit-
doppen. Let er daarom op dat de juiste combinatie van
filters m.b.t. filtermaat gebruikt wordt.

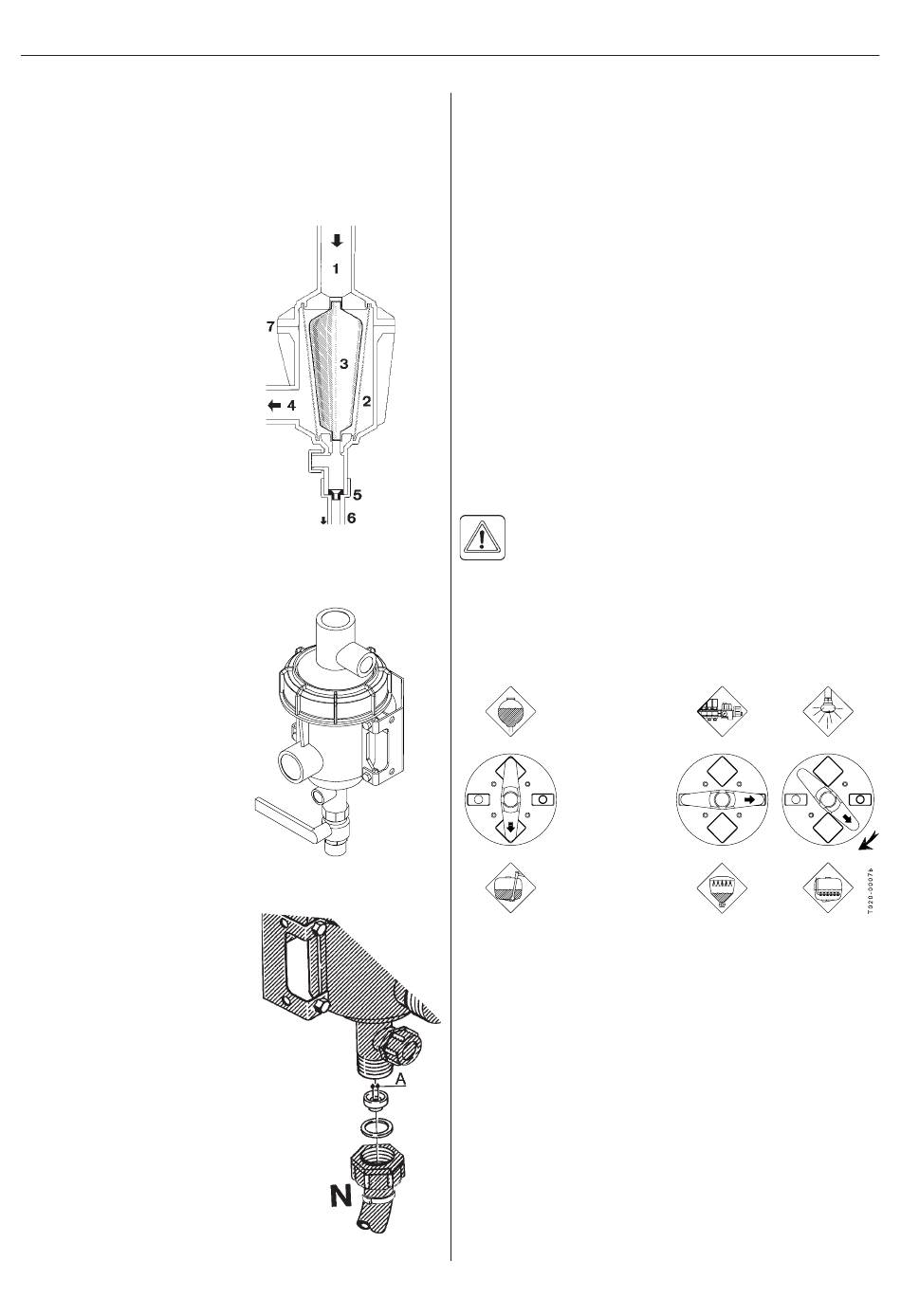

Zelfreinigend filter
Functieschema
1. Vanaf de pomp
2. Dubbele filterzeef
3. Geleidingskegel
4. Naar bedieningsarmatuur
5. Verwisselbare smoring
6. Retourleiding naar tank
7. Schroefkoppeling
BELANGRIJK! De kogelkraan onder het zelfreinigend
filter moet normaal open staan, maar moet worden
gesloten in de volgende omstandighe-
den:
1. Als gespoeld wordt met water
uit de spoeltank en nog een
hoeveelheid spuitvloeistof in
de hoofdtank achterblijft
(anders wordt de spuit-
vloeistof verontreinigd).
2. Als het zelfreinigend filter
wordt geopend en nog een
hoeveelheid spuitvloeistof in
de hoofdtank achterblijft
(anders bestaat het risico
dat er spuitvloeistof naar
buiten stroomt).
Keuze van smoring
Een sterke stroming door het
filter is belangrijk. Dit wordt
bereikt door de maat van de
smoring te kiezen in verhouding
tot het vloeistofverbruik van de
spuitboom.
Er worden 4 smoringen meegeleverd.
Gebruik de groene (grootste opening) eerst.
Slang N wordt losgeschroefd van het zelf-
reinigende filter, de smoring wordt in de slang
geplaatst en de slang wordt weer gemon-
teerd. Als de vereiste werkdruk niet
verkregen wordt, is de smoring te groot.
Kies in dat geval een kleinere smoring.
Begin met een zwarte, dan een witte en
tenslotte een rode.
Bedieningsvoorschriften
T059-0001
T026-0001x
Verwijder voor het schoonmaken van het filter slang N
en de slang van de veiligheidsklep en controleer op
onrechtmatigheden.
De standaard filtermaat is 80 mesh. Filters van 50 en
100 mesh zijn ook leverbaar. Maak het filter aan de
bovenkant open en verwissel de filterzeef. Controleer de
O-ringen voordat het filter weer gemonteerd wordt en
vervang ze zo nodig.
Vullen met chemicaliën
De tank kan op 2 manieren met chemicaliën worden
gevuld:
1. Door de vulopening met deksel.
2. Door middel van de HARDI chemicaliënbak.
Vullen door de vulopening met deksel
De chemicaliën worden gevuld door de vulopening met
deksel - raadpleeg de instructies op de verpakking van
de chemicaliën!
WAARSCHUWING! Pas goed op dat u niet
uitglijdt of knoeit met chemicaliën wanneer u ze
naar de vulopening brengt!
1. Zorg ervoor dat de EC hoofd kraan op uit staat.
2. Zet de MANIFOLD kranen op de juiste positie. De
zwarte kraan op "zuigen uit de hoofdtank", de groene
kraan op "roering".
ZUIG
(ZWART)
3. Zet de pomp aan en zet het toerental van de aftakas
T020-0020
op 540 t/min of 1000 t/min afhankelijk van het type
pomp.
4. Voeg de chemicaliën toe door de vulopening van de
hoofdtank.
5. Als de spuitvloeistof goed gemengd is, de handel van
de Manifold perskraan op "Spuiten" zetten. Laat de
aftakas aan, zodat de spuitvloeistof voortdurend
geroerd wordt, totdat de vloeistof over het gewas
uitgespoten is.
NL 08 03
DRUK
DRUK
(GROEN)
(GROEN)
