Montagehandleiding ECblue
5.7

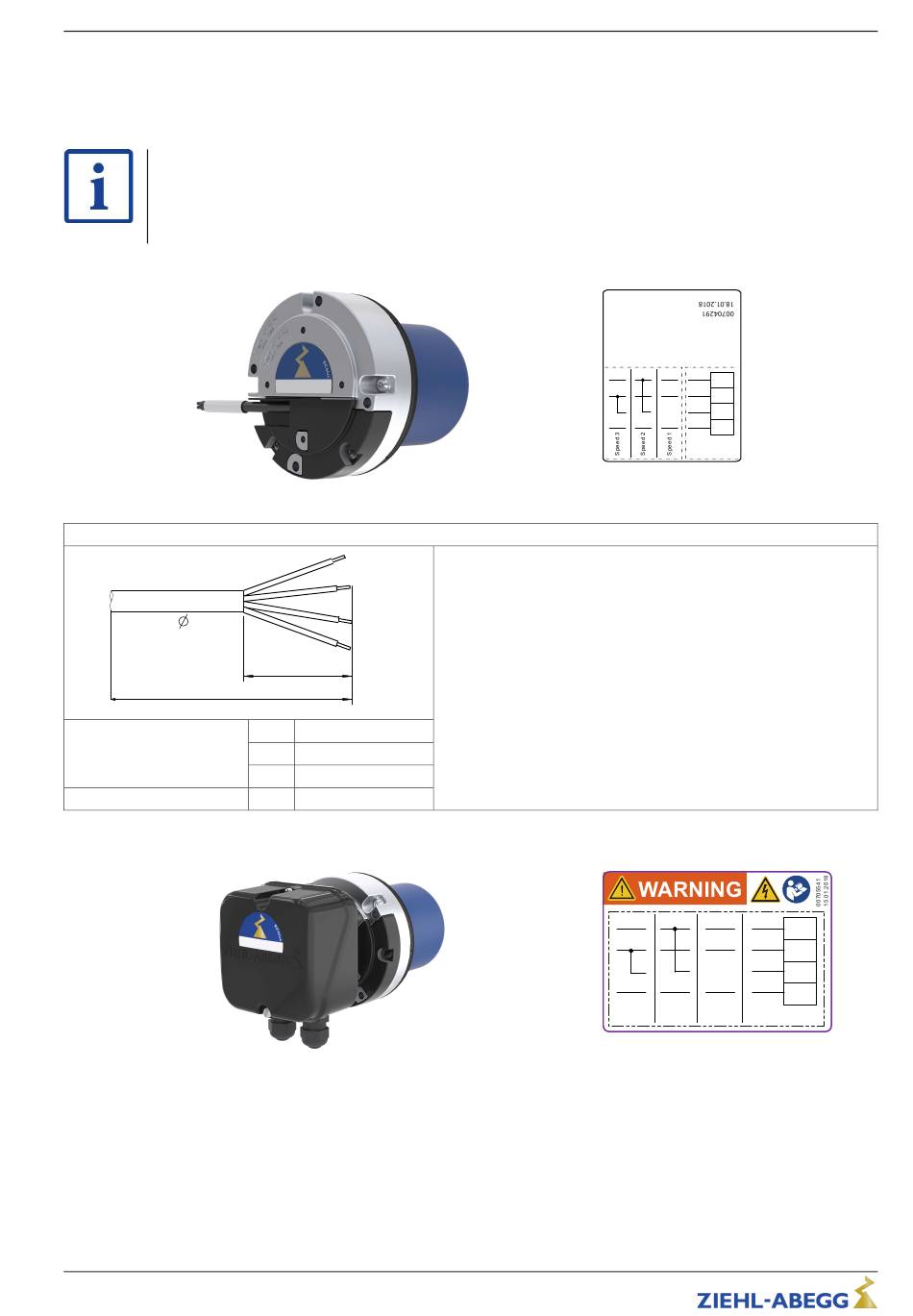

Uitvoering met 3 toerentallen
5.7.1
Bijschakeling
Informatie
De desbetreffende aansluitingen zijn in de bijlage van deze montagehandleiding vermeld (zien
aansluitschema)!
Het is niet toegestaan de motor te openen. Door het losdraaien van de schroeven vervalt de
garantie!
Uitvoering met aansluitleidingen
Bijschakeling
D
LM
Netspanning
Stuuringang toerental
Uitvoering met klemmenkast:
2 x Kabelschroefverbindingen M16 met afsluitdop
L-BAL-F066-NL 2024/04 Index 012
BK
BU
BN
GNYE
LS
L1
zwart = BK
N
blauw = BU
PE
groengeel = GNYE
C
bruin = BN
Art.-nr. 00702826-NL
Kabelbanderol
Connection
Diagram
Aansluitleiding afhankelijk van motorversie
MK055 Versie A (statordiameter 101 mm):
1 slangleiding 4 x 20 AWG (0,75 mm
1 LS: Lengte afstripping ca. 60 mm
1 D: Buitendiameter ca. 6,1 mm
MK055 Versie B (statordiameter 89 mm):
1 slangleiding 4 x 20 AWG (0,75 mm
1 LS: Lengte afstripping ca. 60 mm
1 D: Buitendiameter ca. 5,5 mm
LM: Lengte tot de motor afhankelijk van de uitvoering 0,5 m of
1,0 m (meer leidinglengtes op aanvraag).
Aansluitschema
Klemmen met schroefaansluiting
22/43
Elektrische installatie
BK
L1
BU
N
BN
C
GNYE
PE
2
)
2
)
Speed 3
Speed 2
Speed 1
Nominaal koppel: 0,8 Nm
Afstriplengte: 7 mm +/-0,5 mm
Klembereik
2
1 stijf: 0,75...6 mm
2
1 @ exibel: 0,75...4 mm
1 18...12 AWG
L1
N
C
PE
