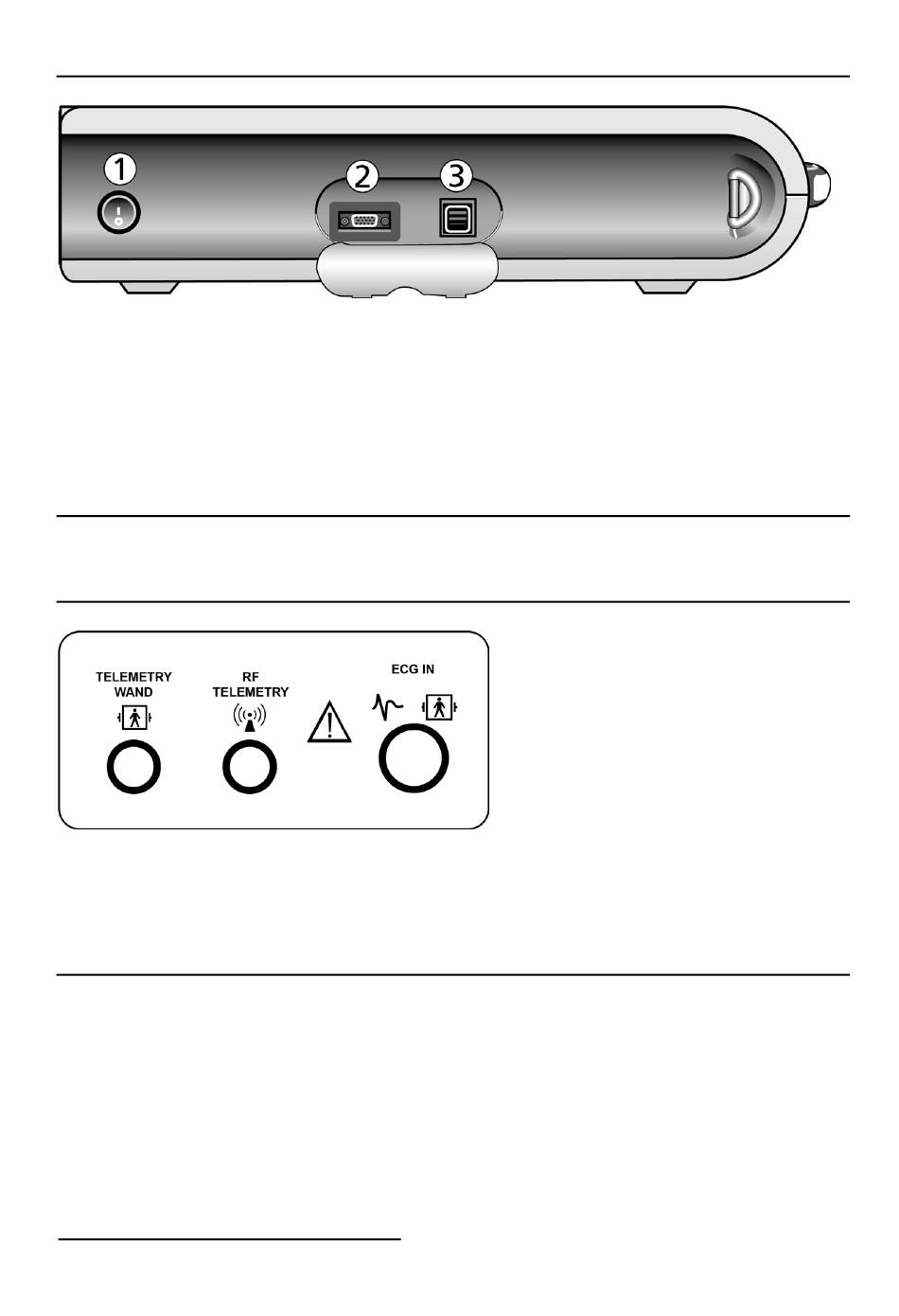

Figuur 3. Linkerzijde
1. Aan/uit-schakelaar
2. Schermuitgang. Hier kunt u een externe videomonitor aansluiten. Zie Aansluiting van
extern apparaat (pagina 24).
3. Twee USB-poorten. Hier kunt u een extern diskettestation, toetsenbord, muis, Merlin
Antenne of connectiviteitsaccessoire aansluiten. De bovenste poort is Poort 2; de
onderste poort is Poort 3. Zie Aansluiting van extern apparaat (pagina 24), Installatie
van RF-communicatie (pagina 14) en Installatie van Bluetooth draadloze
communicatie (pagina 17).
Figuur 4. Aansluitingen opbergvak (als er geen Merlin PSA is geïnstalleerd)
1. Poort voor telemetriekop (inductief). Voor inductieve telemetrie-apparaten.
Zie Installatie van Merlin PCS (pagina 7).
2. Poort voor RF-telemetrie. Voor aansluiting op de Merlin Antenne. Zie Installatie van
RF-communicatie (pagina 14).
3. ECG-ingang. Zie Installatie van Merlin PCS (pagina 7).
Zie Installatie van Merlin™ PSA Model EX3100 voor verbindingen wanneer de Merlin PSA geïnstalleerd is.
