5.8

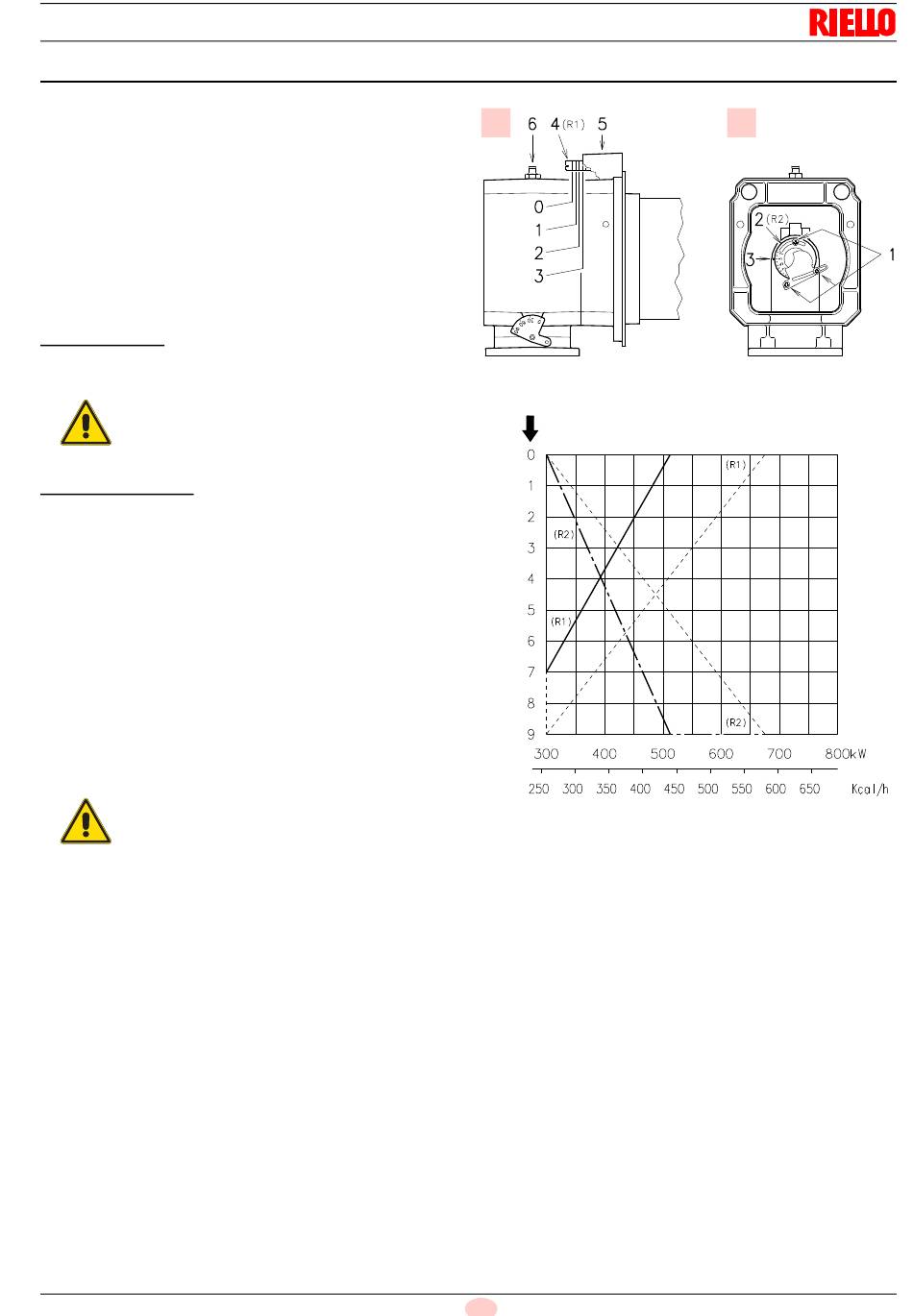

Afstelling van de branderkop
Op dit punt van de installatie zijn de branderkop en de mof aan
de ketel bevestigd zoals in A)(Afb. 18).
Het is dus zeer makkelijk om de branderkop af te stellen; de afstel-
ling hangt enkel af van het maximum vermogen van de brander.
Daarom moet vóór de afstelling van de branderkop deze waarde
bepaald worden.
Er zijn twee regelingen op de kop voorzien:
–
lucht R1
A)(Afb. 18)
–
gas/lucht R2
B)(Afb. 18)
Zoek in het diagram (Afb. 19) het merkteken waarop u zowel de
lucht als het gas op afstelt.
Regeling lucht R1
Draai de schroef 4)(Afb. 18) rond totdat het gevonden merk-
teken samenvalt met het voorste vlak 5) van de flens.
Los, om de regeling te vergemakkelijken, de
schroef 6)(Afb. 18), regel en zet dan vast.
OPGELET
Regeling gas/lucht R2
Los de 3 schroeven 1)(Afb. 18) en draai de ringmoer 2) rond
totdat het gevonden merkteken samenvalt met de index 3).
Blokkeer de 3 schroeven 1).
Voorbeeld:
Brandervermogen = 450 kW
Uit het diagram (Afb. 19) blijkt dat voor dit vermogen de regelin-
gen als volgt zijn:
–
lucht R1
= merkteken 2
–
gas/lucht R2 = merkteken 6
AANTEKENING:
Het diagram (Afb. 19) geeft de optimale regeling voor een type
ketel volgens Afb. 4 op pag. 12 weer.
Als de gasdruk het toelaat, kan met de sluiting van de ringmoer
2)(Afb. 18) de vorming van NOx beperkt worden.
Als de druk in de verbrandingskamer gelijk is aan
0 mbar, worden de lucht en het gas/lucht geregeld
op basis van de streepjeslijn in de diagrammen.
OPGELET
Installatie
A
Aantal Merktekens (lucht = gas)
25
NL
B
D1256
Max vermogen brander
Afb. 18
D11604
Afb. 19
20068448
