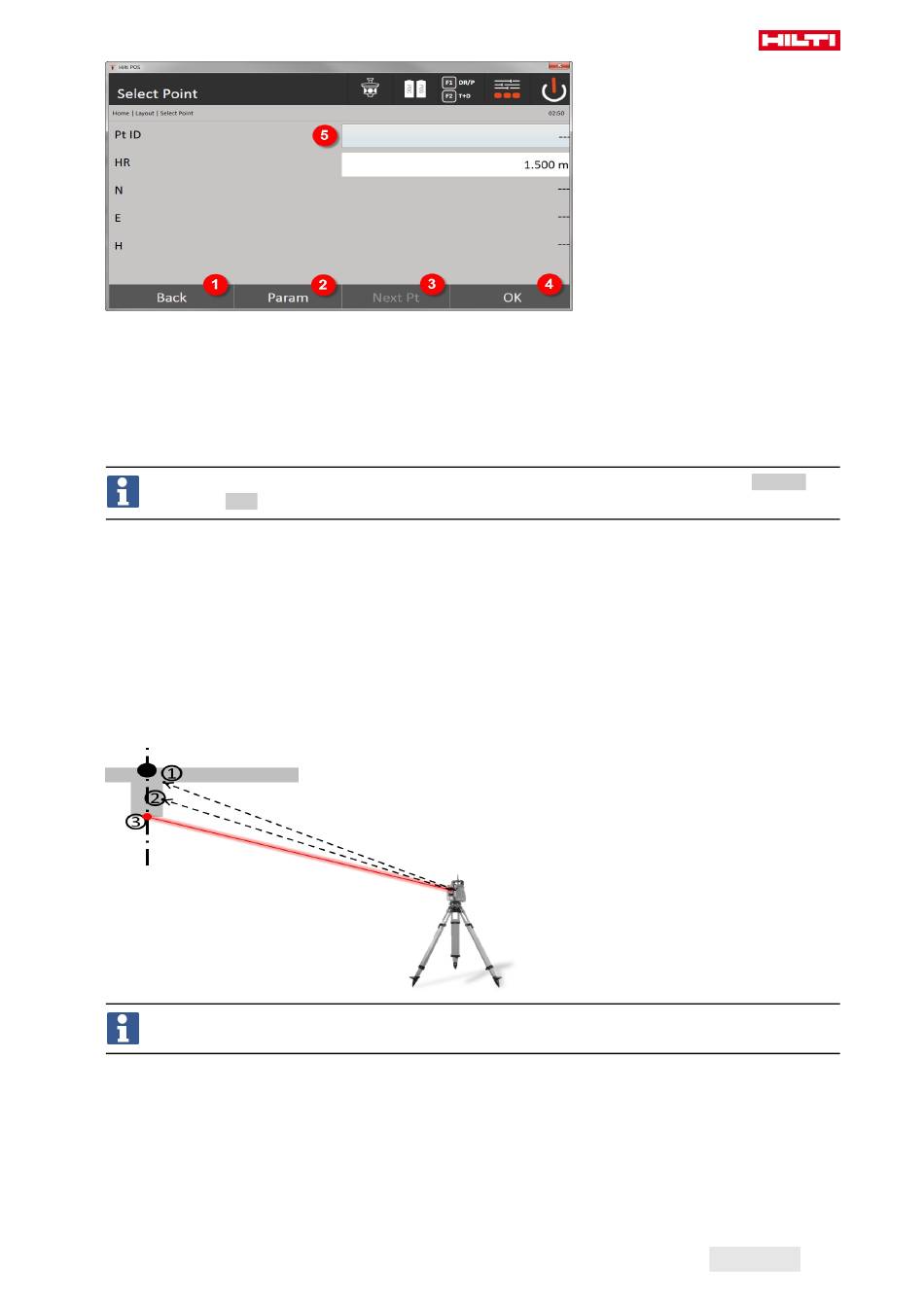

1. Terugkeren naar het vorige scherm
2. Invoer van de afbakeningsinstellingen: Sorteercriteria voor automatisch puntadvies, automatisch volgen
van punten (Aan/Uit), afbakeningstoleranties, meetvertraging, om de prismastaaf voor de afstandmeting
goed te kunnen uitrichten
3. Het volgende punt selecteren, als in de instellingen de automatische puntselectie werd ingesteld
4. Dialoog bevestigen
5. Invoer- resp. keuzeveld voor afbakeningspunt
Uiterlijk hier de EDM in de lasermodus inschakelen. Het omschakelen kan in de dialoog FindMe of in
de dialoog FNC plaatsvinden.
Na de invoerbevestiging van het afbakeningspunt wordt het laserpunt direct op de bestemmingspositie
gericht, als het station met een hoogte wordt gebruikt. Anders wordt het oppervlak gebruikt waarop
momenteel wordt gericht.
De bestemmingspositie is alleen geldig als het richtpunt zich direct op het richtoppervlak bevindt. Als dit
niet het geval is, wordt de actuele positie met de bestemmingspositie vergeleken. Als de positie buiten de
ingestelde afbakeningstolerantie valt, wordt dit met een extra dialoog weergegeven. In dat geval kan de
gebruiker beslissen of het loodpunt op het actuele vlak moet worden gestuurd. Als de loodpositie moet
worden aangestuurd, wordt het laserpunt in iteratiestappen op het lood van het ingevoerde richtpunt op het
actuele oppervlak geprojecteerd.
De volgende afbeelding laat zien hoe vanaf de ingevoerde bestemmingspositie (zwarte stip) in 3 iteratiestap-
pen de loodpositie wordt bereikt.
Let erop dat de afbakeningstolerantie wordt ingevoerd.
Zodra het positieverschil binnen de afbakeningstolerantie ligt, is het iteratieproces afgesloten.
3. Afbakendialoog (grafische weergave)
De grafische weergave toont direct de fijne afbakeningsdialoog, omdat de rode stip direct naar de
afbakeningspositie gaat. In de dialoog worden de afbakeningscorrecties linksboven numeriek weergegeven.
De waarden zijn als het ware nul (binnen de ingestelde afbakeningstolerantie), omdat de rode stip direct op
de positie van het afbakeningspunt is gericht - alleen het hoogteverschil blijft over.
