2.
Magneet van de kantelsensor (8) zijdelings in de uitsparing
van het werktafelblad monteren ( P. 158).
3.
Oliereservoir (4) onder de uitsparing voor de machine vast-
schroeven.
4.
Kabelgoot (1) aan de onderkant van het werktafelblad vast-
schroeven.
5.
Garenhouder (7) in de opening plaatsen.
6.
Garenhouder (7) bevestigen, inclusief gebruik van moer en
onderlegring.
7.
De kloshouder en afwikkelarm zo aan de garenhouder (7)
vastschroeven, dat deze exact boven elkaar staan.
8.
Stoppen in de opening (6) plaatsen.
9.
De scharnieronderstukken in de uitsparingen (2) plaatsen.
7.5.2
Werktafelblad op het onderstel bevestigen

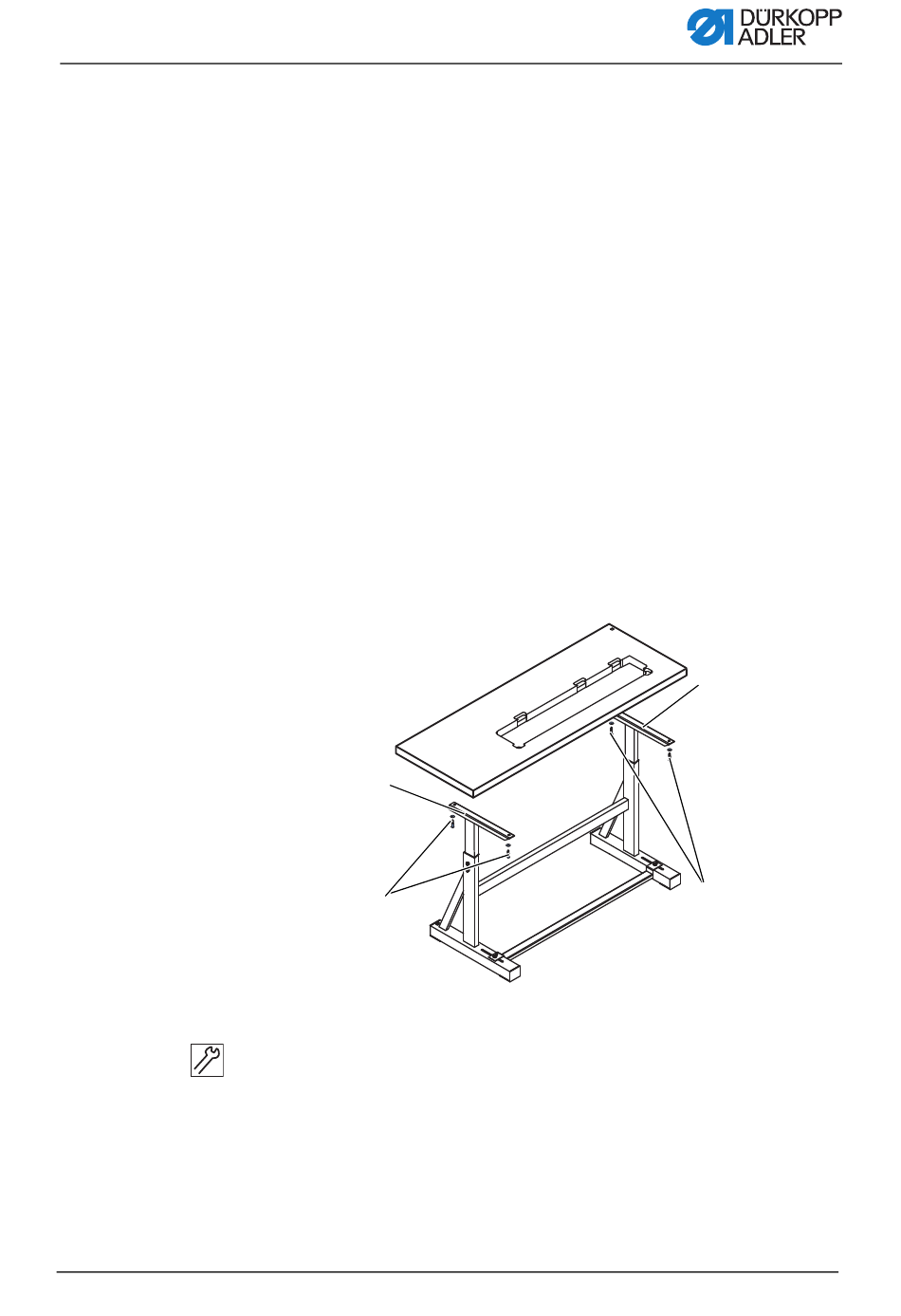

Afb. 71: Werktafelblad op het onderstel bevestigen
①
②
(1) - Hoofddeel
Zo bevestigt u het werktafelblad op het onderstel:
1.
Werktafelblad op de bovendelen (1) van de uitschuifbare
poten plaatsen.
2.
Werktafelblad met behulp van schroeven (2) in de schroefga-
ten van de bovendelen vastschroeven.
①
②
(2) - Schroeven
