4.11

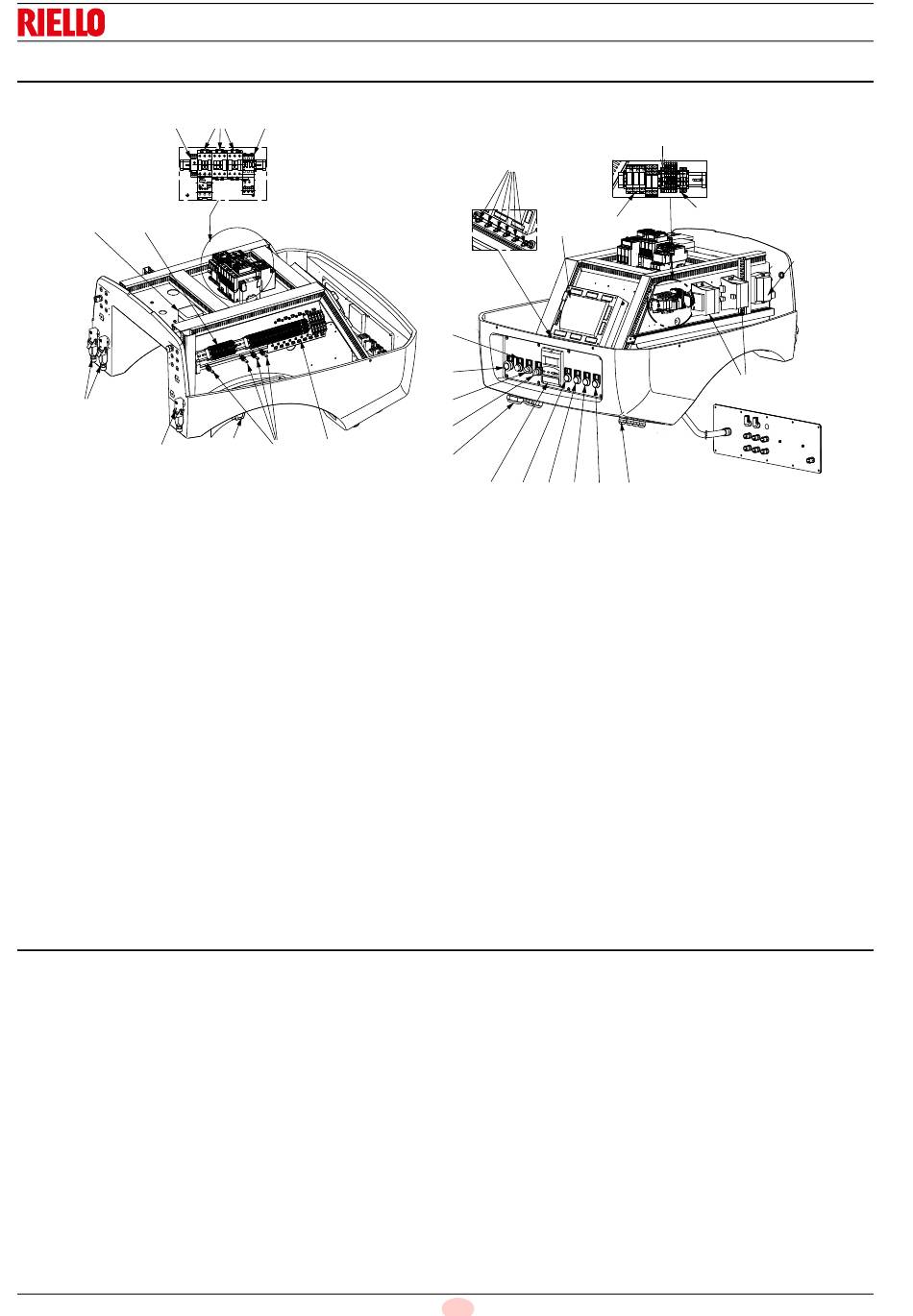

Beschrijving van het schakelbord
25
19
20
22
17
1
Passage kabels, externe aansluitingen en kit
2
Uitgang relais schone contacten
3
Transformator elektronische nok
4
Elektronische controledoos
5
Ontstekingstransformator
6
Klemmen voor afscherming
7
Noodknop
8
Keuzeschakelaar brandstof en goedkeuring aan keuzescha-
kelaar brandstof op afstand
9
Lichtsignaal hoofdzakelijk brandstofventiel open
10 Display AZL
11 Verlichte signalering aanwezigheid spanning
12 Lichtsignaal vergrendeling ventilatormotor en pompmotor
13 Lichtsignaal vergrendeling brander en ontgrendelingsknop
14 Signaal vraag om warmte
15 Zekeringen hulptransformator
16 Zekering hulpcircuits
17 Stekker/stopcontact vlamsensor
18 Klemmenbord hoofdvoeding
4.12
Geleverd materiaal
Afdichting voor de flens van de gasstraat . . . . . . . . . . . aant. 1
Schroeven voor bevestiging van de gasflens
M 16 x 50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . aant. 8
Hitteschild. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . aant. 1
Schroeven M 20 x 70 voor bevestiging brander
op keteldeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . aant. 12
Drukschakelaar (voor dichtingscontrole) . . . . . . . . . . . . aant. 1
Flexibele leidingen voor stookolie . . . . . . . . . . . . . . . . . aant. 2
Moeren M20 voor bevestiging brander op keteldeur . . . aant. 12
Handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . aant. 1
Onderdelencatalogus . . . . . . . . . . . . . . . . . . . . . . . . . . . aant. 1
20099673
Technische beschrijving van de brander
23
26
21
6
18
6
4
13
7
24
8
27
10 11 14 9 12 1
19 Luchtdrukschakelaar
20 Klemmenbord voor kits
21 Stekker/Stopcontact ventielen olie/motor pomp/PGm (unit
aftakking)
22 Stekker/stopcontact servomotor
23 Relais en thermisch relais motor ventilator, starter ster drie-
hoek
24 Keuzeschakelaar uit-automatisch
25 Tijdschakelaar starter ster driehoek
26 Contactgever en thermisch relais pompmotor
27 Passage voedingskabels, externe aansluitingen en kit
N.B.
De brander kent twee soorten vergrendelingen:
Vergrendeling van de brander: het oplichten van de knop
(rode led) 13) (Afb. 6) waarschuwt dat de brander is ver-
grendeld. Druk om te ontgrendelen op de drukknop
13)(Afb. 6) of gebruik het display.
Vergrendeling van de motoren: om te ontgrendelen op de
drukknop van het bijbehorende thermisch relais.
12
NL
16
15
2
3
5
20125946
Afb. 6
